INSPECCION

PROCEDIMIENTO

1. INSPECCIONE LA BOMBA DE COMBUSTIBLE

(a) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion especificada

U - V

0.05 a 3.0 ?

V - W

0.05 a 3.0 ?

U - W

0.05 a 3.0 ?

Si el resultado no es el especificado, sustituya la bomba de combustible.

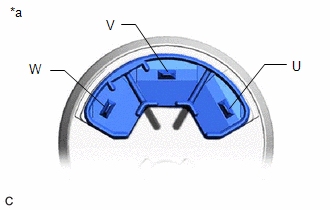

*a

Componente sin mazo de cables conectado

(Bomba de combustible)
