Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciÓn
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
- Inmediatamente después de colocar las pastillas del freno, el rendimiento de frenado puede verse reducido. Siempre realice la prueba en carretera en un lugar seguro y prestando atención al entorno.
- Después de sustituir las pastillas del freno de disco delantero, puede que el pedal del freno presente una sensación de holgura debido al espacio libre entre las pastillas del freno de disco delantero y el disco delantero. Pise el pedal del freno varias veces hasta que lo note firme.
- Después de reemplazar las pastillas del freno de disco delantero, siempre lleve a cabo una prueba en carretera para verificar el rendimiento del freno y observar si hay vibraciones.
OBSERVACIÓN:
- Lleve a cabo los mismos procedimientos para los lados izquierdo y derecho.
- El procedimiento que se indica a continuación es para el lado izquierdo.
PROCEDIMIENTO
1. COLOQUE EL KIT DE CALCE ANTICHIRRIDO DEL FRENO DE DISCO DELANTERO
AVISO:
- Cuando sustituya las pastillas del freno de disco delantero gastadas, debe sustituir también los calces antichirrido del freno de disco delantero y las placas indicadoras de desgaste de las pastillas del freno de disco delantero.
- No aplique grasa para frenos de disco en la superficie interior de la pastilla de freno.
- Coloque las placas indicadoras de desgaste de las pastillas del freno de disco delantero en la dirección y posición correctas.
- Coloque los calces antichirrido del freno de disco delantero en la posición y orientación correctas.

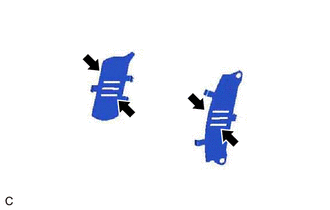

(a) Aplique grasa de freno de disco en ambas caras de cada calce antichirrido del freno de disco delantero No. 1. |
|

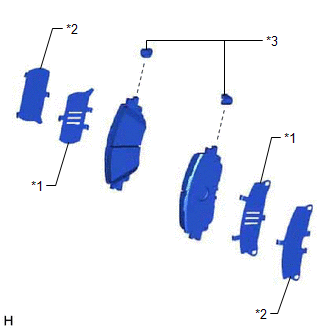

(b) Coloque los calces antichirridos del freno de disco delantero No. 1 y No. 2 en cada pastilla del freno de disco delantero. |
|
*1 | Calce antichirrido del freno de disco delantero no. 1 |
*2 | Calce antichirrido del freno de disco delantero No. 2 |
*3 | Placa indicadora de desgaste de las pastillas de los frenos de disco delanteros | | |
(c) Coloque la placa indicadora de desgaste de las pastillas del freno de disco delantero en cada pastilla del freno de disco.
2. COLOQUE LA PASTILLA DEL FRENO DE DISCO DELANTERO

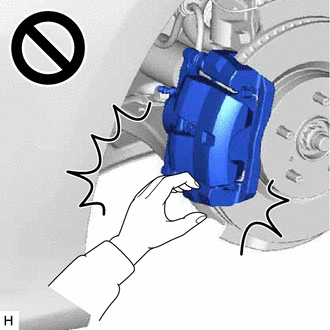

ADVERTENCIA:
- Asegúrese de no quedar atrapado en el conjunto del cilindro del freno de disco delantero o en otras piezas al colocar las pastillas del freno de disco delantero.
- Después de levantar el conjunto del cilindro del freno de disco delantero, fíjelo en su sitio antes de realizar cualquier trabajo en el mismo.
- El conjunto del cilindro del freno de disco delantero podría caerse, atrapando los dedos o las manos, y provocar lesiones.
(a) Empuje el pistón del freno de disco delantero.
AVISO:
- Asegúrese de que el líquido de frenos no rebosa y sale del depósito.
- No ejerza demasiada fuerza en el pistón del freno de disco delantero.
(b) Coloque en el soporte del cilindro las 2 pastillas del freno de disco delantero.
AVISO:
- Mantenga las superficies de fricción de la pastilla del freno de disco delantero y el disco delantero libres de aceite y grasa.
- Instale la pastilla del freno de disco delantero de modo que la placa indicadora de desgaste de la pastilla esté instalada en la parte superior del vehículo.
(c) Sujete el pasador deslizante del cilindro del freno de disco delantero (lado inferior) y coloque el conjunto del cilindro del freno de disco delantero en el soporte de dicho cilindro con el perno.
Torque:
34.3 N·m {350 kgf·cm, 25 ft·lbf}
(d) Pise el pedal del freno varias veces.
3. COMPRUEBE EL NIVEL DE LÍQUIDO DE FRENOS DEL DEPÓSITO
Haga clic aquí
4. COLOQUE LA RUEDA DELANTERA
Haga clic aquí
