INSPECCION
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL SENSOR DEL NIVEL DE COMBUSTIBLE
ADVERTENCIA:
Realice la inspeccion en un lugar bien ventilado.
No realice la inspeccion cerca de fuentes de fuego.

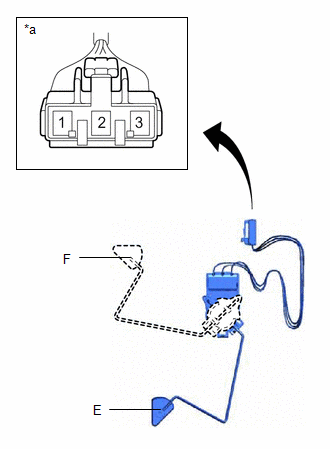

(a) Compruebe que el flotador se desplaza con facilidad entre F y E.
(b) Compruebe la tension del conjunto del sensor de nivel del combustible.

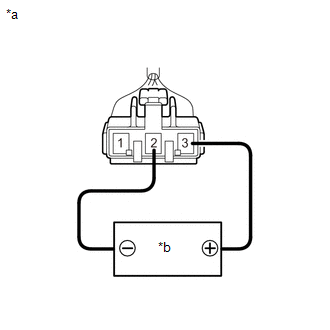

(1) Aplique 5 V entre los terminales 2 y 3. AVISO:
OBSERVACION: Si no esta disponible una fuente de alimentacion estable, conecte 4 baterias de niquel-hidruro metalico (1.2 V cada una) o equivalente en serie. |
|
(2) Mida la tension segun los valores de la siguiente tabla. Tension estandar:
*: La tension de salida cambia en funcion de la tension aplicada a los terminales. Tension de salida (F) = (0.851 ? tension aplicada a los terminales) a (0.921 ? tension aplicada a los terminales) Tension de salida (E) = (0.069 ? tension aplicada a los terminales) a (0.139 ? tension aplicada a los terminales) Si el resultado no es el especificado, sustituya el conjunto del sensor de nivel del combustible. |
|
