Toyota Camry Manual de reparaciones XV70 (2017-2023): Falta de potencia

DESCRIPCIÓN

Síntoma del problema

Área posiblemente afectada

Área afectada

  • Fluctuación en el régimen del motor debido a una combustión anómala
  • Régimen del ralentí demasiado bajo o alto

Vibración intensa del motor debido a los síntomas anterioes

  • Avería de encendido
  • Desviación en la relación aire/combustible (volumen de aire de admisión excesivo o insuficiente o suministro de combustible)
  • Compresión insuficiente
  • Cambios en la carga de otro sistema

Sistema de encendido

  • Bujía de encendido
  • Conjunto de la bobina de encendido

Sistema de combustible

  • Conjunto del inyector de combustible directo
  • Conjunto del inyector de combustible en lumbrera
  • Bomba de combustible (para el lado de alta presión)
  • Bomba de combustible (para el lado de baja presión)
  • Circuito de control de la bomba de combustible
  • Subconjunto de la placa de aspiración de combustible
  • Conjunto de la válvula principal del combustible
  • Tubería de combustible
  • Sistema de la VSV de purga
  • Calidad del combustible (existencia de partículas extrañas, degradación)

Sistemas de admisión y escape

  • Sistema de EGR
  • Subconjunto del medidor del caudal de masa de aire
  • Sistema de admisión

    (Fugas de aire o acumulación de residuos)

  • Conjunto del cuerpo de la mariposa con motor
  • Sensor de la relación aire/combustible (sensor 1)
  • Sensor de la relación aire-combustible (sensor 2)
  • Conjunto del motor de distribución del árbol de levas con EDU
  • Conjunto del solenoide de control de aceite de la distribución de la leva
  • Sistema de sincronización variable de las válvulas (sistema VVT-i, VVT-iE)

Otros sistemas de control

  • ECM
  • Mazo de cables o conector
  • Sensor de control de detonaciones
  • Sensor de temperatura del refrigerante de motor

Engine

  • Subconjunto de la entrada de agua con termostato
  • Conjunto del motor

Carga elevada desde otro sistema

  • Sistema de aire acondicionado
  • Sistema de servodirección
  • Sistema de señal de carga eléctrica
  • Sistema A/T

SÍNTOMA Y CAUSA DE LA AVERÍA DEL SISTEMA

OBSERVACIÓN:

A continuación, se describen las características de cada avería del sistema. Después de comprender el vínculo entre los síntomas y las causas, lleve a cabo la inspección de cada componente. Incluso si el síntoma del problema no se repite, las señales de avería pueden encontrarse en la lista de datos.

(a) Sistema de encendido

Bujía de encendido

Causa principal de la avería

Reducción de rendimiento (desgaste, existencia de partículas extrañas, etc.)

Síntoma

Fluctuación en el régimen del motor debido a una combustión anómala

Lista de datos

Cilindro de recuento de fallos #1 a #4

OBSERVACIÓN:

Si la bujía del cilindro averiado se humedece de forma anormal con combustible, es posible que existan fugas en el conjunto del inyector de combustible.

Conjunto de la bobina de encendido

Causa principal de la avería

Avería interna

Síntoma del problema

Fluctuación en el régimen del motor debido a una combustión anómala

Lista de datos

Cilindro de recuento de fallos #1 a #4

(b) Sistema de combustible

Conjunto del inyector de combustible

Causa principal de la avería

Bloqueo

Síntoma del problema

  • Fluctuación en el régimen del motor debido a una combustión anómala
  • Régimen del ralentí demasiado bajo o alto

Lista de datos

  • Relación aire/combustible deseada
  • Short FT B1S1
  • Long FT B1S1
  • FT total banco 1
  • Estado del sistema de combustible banco 1
  • A/F Learn Value Idle (Port) Bank 1
  • A/F Learn Value Low (Port) Bank 1
  • A/F Learn Value Mid No. 1 (Port) Bank 1
  • A/F Learn Value Mid No. 2 (Port) Bank 1
  • A/F Learn Value High (Port) Bank 1
  • A/F Learn Value Idle Bank 1
  • A/F Learn Value Low Bank 1
  • A/F Learn Value Mid No. 1 Bank 1
  • A/F Learn Value Mid No. 2 Bank 1
  • A/F Learn Value High Bank 1

OBSERVACIÓN:

Si la avería del motor desaparece cuando se aumenta o disminuye el volumen de inyección de combustible con el control de volumen de inyección, es posible que exista una avería en el cilindro correspondiente.

Sistema de combustible

OBSERVACIÓN:

Si la relación aire/combustible es pobre solo cuando el motor está en marcha con una carga elevada y en un régimen alto del motor, es posible que esté obstruida la bomba de combustible o el filtro de combustible.

Calidad del combustible

Causa principal de la avería

  • Degradación de combustible debido al tiempo de uso y contaminación del agua
  • Combustible de baja calidad
  • Adición de aditivo de combustible

Síntoma del problema

  • Fluctuación en el régimen del motor debido a una combustión anómala
  • Régimen del ralentí demasiado bajo o alto
  • El motor es difícil de arrancar

(c) Sistemas de admisión y escape

Sistema de EGR

Causa principal de la avería

Funcionamiento incorrecto, agarrotamiento

Síntoma del problema

  • Fluctuación en el régimen del motor debido a una combustión anómala
  • Régimen del ralentí demasiado bajo o alto
  • El motor tiene dificultades para arrancar, tiene poca potencia o se cala

Lista de datos

  • Válvula de posición EGR deseada No.1
  • Posición de paso de EGR
    • Estado normal: Posición real de la válvula de EGR = Posición deseada de la válvula de EGR +/-5 % (completamente cerrada: 0 %, completamente abierta: 100 %)
    • Lleve a cabo la prueba activa "Control the EGR Step Position" y compruebe si existen cambios en el estado del vehículo cuando se cambia la posición de la válvula de EGR.
    • Cuando se coloca el interruptor de encendido en ON (motor apagado), la válvula de EGR está cerrada completamente
Subconjunto del medidor del caudal de masa de aire

Causa principal de la avería

Degradación de rendimiento (existencia de partículas extrañas, etc.)

Síntoma del problema

Falta de potencia

Lista de datos

Sensor del caudal de masa de aire

OBSERVACIÓN:

Si el valor del elemento de la lista de datos "Mass Air Flow Sensor" es anormal, es posible que exista una avería en el subconjunto del medidor de masa del caudal de aire.

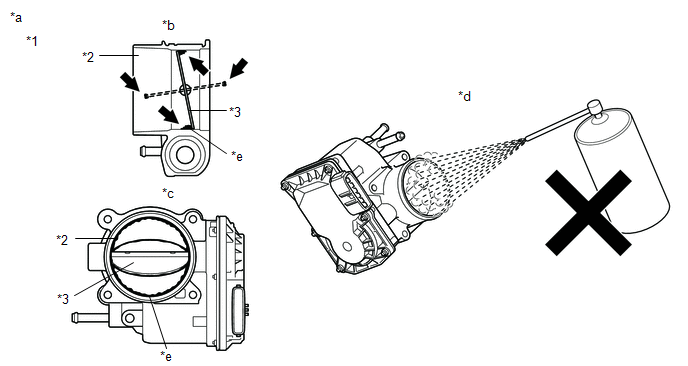

Sistema de la mariposa

Causa principal de la avería

Ajuste de volumen de la guarnición inadecuado debido a la acumulación de residuos

Síntoma del problema

  • Fluctuación en el régimen del motor debido a una combustión anómala
  • Régimen del ralentí demasiado bajo o alto

Lista de datos

  • Engine Stall Control F/B Flow
  • ISC F/B Learn Torque
  • ISC Total AUXS Torque
  • ISC F/B Torque
  • Sum of ISC F/B Torque (Recent)
  • ISC AUXS Torque (Alternator)
  • ISC AUXS Torque (Air Conditioner)
  • Throttle Air Flow F/B Value
Sensor de la relación aire/combustible (sensor 1), sensor de la relación aire/combustible (sensor 2)

Causa principal de la avería

Desviación en las características del sensor

Síntoma del problema

Combustión anormal debido a la desviación de la relación aire/combustible real de la relación calculada

Lista de datos

  • A/F (O2) Sensor Current B1S1
  • A/F (O2) Sensor Current B1S2
  • Estado del sistema de combustible banco 1

(d) Motor

Conjunto del motor

Causa principal de la avería

  • Pérdida de compresión
  • Acumulación de residuos

    (Cámara de combustión, válvula de admisión o colecto de admisión)

Síntoma del problema

  • Fluctuación en el régimen del motor debido a una combustión anómala
  • Régimen del ralentí demasiado bajo o alto
  • Vacilación durante la aceleración o calado

OBSERVACIÓN:

  • Si se han acumulado residuos en la cámara de combustión o en una válvula de admisión, el motor puede calarse si quedan atrapados residuos en la válvula de admisión.
  • Al realizar la prueba activa "Check the Cylinder Compression", si la velocidad de un cilindro es superior a la de otros, es posible que el cilindro tenga pérdida de compresión.
  • Si se acumulan residuos en las válvulas de admisión, el suministro de combustible podría retrasarse debido a la adherencia del combustible en los residuos, ocasionyo un ralentí brusco.

Elemenas de la lista de datos relacionados con la falta de potencia

OBSERVACIÓN:

Dependiendo del modelo de vehículo, los elementos de la lista de datos aplicables pueden variar. Los elementos de la lista de datos distintos a los que se usan en el procedimiento de diagnóstico son solo de referencia.

Elementos de los datos de imagen fija del historial de control del vehículo relacionados con la falta de potencia

OBSERVACIÓN:

La frecuencia de la avería se puede determinar confirmando el número de veces que se ha producido el síntoma.

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

PROCEDIMIENTO

1.

ENTREVISTA CON EL CLIENTE

(a) Hable con el cliente para obtener más información acerca de las condiciones en las que se experimenta la falta de potencia.

OBSERVACIÓN:

Si la falta de potencia se produce cuando el motor está en marcha con una carga elevada y en un régimen alto del motor, es posible que el filtro de combustible esté obstruido.

SIGUIENTE

2.

COMPRUEBE SI SE EMITEN DTC

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Lleve a cabo una prueba en carretera.

(e) Ingrese a los siguientes menús: Powertrain/Engine/Trouble Codes.

(f) Lea los DTC.

Powertrain > Engine > Trouble Codes

Resultado:

Resultado

Vaya a

No se emite ningún DTC.

A

Se emite un DTC

B

B

VAYA A LA TABLA DE DTC.

Haga clic aquí

A

3.

LEA LOS DATOS DE IMAGEN FIJA DEL HISTORIAL DE CONTROL DEL VEHÍCULO Y REALICE LA CONFIRMACIÓN DE SÍNTOMAS

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Entre a los siguientes menús: Powertrain / Engine / Utility / Vehicle Control History (RoB).

Powertrain > Engine > Utility

Pantalla del tester

Vehicle Control History (RoB)

OBSERVACIÓN:

También es posible visualizar el historial de control del vehículo durante el "Health Check", si se selecciona "Store All Data".

(e) Asegúrese de que los datos relacionados con los síntomas del problema existan en el historial de control del vehículo.

OBSERVACIÓN:

(f) Compruebe si los síntomas del problema descritos por el cliente ocurren actualmente.

OBSERVACIÓN:

Usando instantáneas para almacenar la lista de datos, los elementos de la lista de datos se pueden comparar con el historial de control del vehículo.

(g) Lea los datos de imagen fija del historial de control del vehículo.

Resultado:

Historial de control del vehículo

Datos de imagen fija del historial del control del vehículo

Área posiblemente afectada

Vaya a

Se guarda la falta de potencia

(Código del historial de control del vehículo: X0844)

El valor de aprendizaje correcto de detonación es inferior a 5 grados(CA)

La calidad del combustible es deficiente debido a la degradación del estado del combustible, a la entrada de agua o a los aditivos del combustible.

A

Se memoriza la falta de potencia del motor (estado de mala calidad del combustible)

(Código del historial de control del vehículo: X0845)

-

La avería ocurre en estos momentos y no hay historial de control del vehículo relacionado con los síntomas del problema indicados por el cliente.

B

La avería no se produce en estos momentos y no hay historial de control del vehículo relacionado con los síntomas del problema indicados por el cliente.

C

A

CONFIRME EL COMBUSTIBLE

OBSERVACIÓN:

  • Hable con el cliente para comprobar si la avería es ocasioanda por la calidad de combustible que se usa.
  • Si el resultado del análisis del problema del cliente es que no se utilizó un combustible incorrecto o se desconoce el tipo de combustible utilizado, sugiérale al cliente que realice el repostado del vehículo con una marca diferente de combustible y compruebe si los síntomas de la avería desaparecen.

C

COMPRUEBE SI SE PRODUCEN PROBLEMAS INTERMITENTES

B

4.

LEA EL VALOR INDICADO EN EL TECHSTREAM (ISC F/B LEARN TORQUE)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Entre a los siguientes menús: Powertrain / Engine / Data List / ISC F/B Learn Torque.

Powertrain > Engine > Data List

Pantalla del tester

ISC F/B Learn Torque

(e) Lea el valor indicado en el Techstream.

Resultado:

Resultado

Vaya a

Menos de 15 Nm

A

Otra situación distinta de la anterior

B

B

IR AL PUNTO 23

A

5.

LEA EL VALOR INDICADO EN EL TECHSTREAM (KNOCK CORECT LEARN VALUE)

(a) Conecte el Techstream al DLC3.

(b) Arranque el motor y caliéntelo hasta que la temperatura del refrigerante de motor alcance los 75°C (167°F) o más.

(c) Encienda el Techstream.

(d) Deje el motor al ralentí.

(e) Entre a los siguientes menús: Powertrain / Engine / Data List / Coolant Temperature y Knock Correct Learn Value.

Powertrain > Engine > Data List

Pantalla del tester

Knock Correct Learn Value

Coolant Temperature

(f) Lea el valor.

Resultado:

Knock Correct Learn Value

Vaya a

5 grados (CA) o más

A

Menos de 5 grados (CA)

B

OBSERVACIÓN:

B

CONFIRME EL COMBUSTIBLE

A

6.

LEA EL VALOR INDICADO EN EL TECHSTREAM (SHORT FT B1S1 y LONG FT B1S1)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Ingrese a los siguientes menús: Powertrain / Engine / Data List / Short FT B1S1 y Long FT B1S1.

Powertrain > Engine > Lista de datos

Pantalla del tester

Short FT B1S1

Long FT B1S1

(e) Lea el valor indicado en el Techstream.

Resultado:

Lista de datos

Resultado

Vaya a

Short FT B1S1 + Long FT B1S1

-20 % o más, o menos de 20 %

A

Otra situación distinta de la anterior

B

OBSERVACIÓN:

B

IR AL PUNTO 15

A

7.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (D-4S (FUEL CUT))

(a) Conecte el Techstream al DLC3.

(b) Arranque el motor.

OBSERVACIÓN:

Reproduzca las condiciones del vehículo cuando se produjo la avería (por ejemplo, después de calentar el motor o después de un arranque en frío).

(c) Encienda el Techstream.

(d) Entre a los siguientes menús: Powertrain / Engine / Active Test / D-4S (Fuel Cut) / Data List / Engine Speed.

Powertrain > Engine > Active Test

Pantalla de la prueba activa

D-4S (Fuel Cut)

Pantalla de la lista de datos

Régimen del motor

(e) De acuerdo a la pantalla del Techstream, lleve a cabo la prueba activa y compruebe si hay un cilindro averiado.

OBSERVACIÓN:

Resultado:

Resultado

Vaya a

Un cilindro tiene una avería

A

Varios o todos los cilindros tienen una avería o no se puede determinar el cilindro que tiene la avería.

B

B

IR AL PUNTO 14

A

8.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (CHECK THE CYLINDER COMPRESSION)

OBSERVACIÓN:

Si el vehículo no es compatible con la prueba activa "Check the Cylinder Compression", mida la presión de compresión. Si la presión de compresión funciona con normalidad, vaya al paso 9 (LLEVE A CABO LA PRUEBA ACTIVA CON EL TECHSTREAM (D-4S (INJECTION VOLUME))).

(a) Caliente el motor.

(b) Coloque el interruptor de encendido en posición OFF.

(c) Conecte el Techstream al DLC3.

(d) Coloque el interruptor de encendido en posición ON.

(e) Encienda el Techstream.

(f) Ingrese a los siguientes menús: Powertrain / Engine / Active Test / Check the Cylinder Compression / Data List / Compression / Engine Speed Cylinder #1 to #4 y Average Engine Speed of All Cylinder.

Powertrain > Engine > Active Test

Pantalla de la prueba activa

Check the Cylinder Compression

Pantalla de la lista de datos

Cilindro de régimen del motor No. 1

Cilindro de régimen del motor No. 2

Cilindro de régimen del motor No. 3

Cilindro de régimen del motor No. 4

Average Engine Speed of All Cylinder

OBSERVACIÓN:

Para mostrar toda la lista de datos, pulse el botón del menú desplegable junto a "Primary". Luego seleccione Compression.

(g) Pulse el botón de instantánea para activar la función de instantánea.

OBSERVACIÓN:

Mediante la función de instantánea se pueden registrar los datos durante la prueba activa.

(h) Con el motor parado, presione el botón Active para cambiar la comprobación de la compresión del cilindro a "Start".

OBSERVACIÓN:

Tras realizar el procedimiento anterior, se iniciará la comprobación de la compresión del cilindro. Se impide la inyección de combustible para todos los cilindros y la medición del régimen del motor realizada por cada cilindro entra en modo de espera.

(i) Haga girar el motor durante unos 10 segundos.

(j) Supervise el Engine Speed (Engine Speed Cylinder #1 to #4 y Average Engine Speed of All Cylinder) visualizado en el Techstream.

AVISO:

OBSERVACIÓN:

(k) Detenga el giro del motor y, a continuación, cambie la comprobación de la compresión del cilindro a "Stop" Cuando se pare el motor.

AVISO:

(l) Pulse el botón de instantánea para desactivar la función de instantánea.

(m) Seleccione "Datos almacenados" en la pantalla del Techstream, seleccione los datos registrados y visualice los datos en forma de gráfico.

OBSERVACIÓN:

Si no se visualizan los datos en forma de gráfico, no se podrá observar el cambio de los valores.

(n) Lea el valor.

OBSERVACIÓN:

Resultado:

Resultado

Vaya a

No hay variación en "Engine Speed Cylinder"

(Todos los cilindros muestran aproximadamente el mismo valor para "Engine Speed Cylinder")

A

Hay variación en "Engine Speed Cylinder"

(Solamente un cilindro muestra un valor para "Engine Speed Cylinder" que difiere considerablemente)

B

B

IR AL PUNTO 13

A

9.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (D-4S (INJECTION VOLUME))

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Arranque el motor y deje que se caliente hasta que la temperatura del refrigerante del motor sea de 80 °C (176 °F) o más con todos los accesorios apagados.

(e) Deje el motor al ralentí.

(f) Ingrese a los siguientes menús: Powertrain / Engine / Active Test / D-4S (Injection Volume) / Data List / Coolant Temperature.

Powertrain > Engine > Active Test

Pantalla de la prueba activa

D-4S (Injection Volume)

Pantalla de la lista de datos

Coolant Temperature

(g) Según la pantalla del Techstream, realice la prueba activa y compruebe el estado del vehículo al aumentar o reducir el volumen de inyección de combustible de la inyección en lumbrera o la inyección directa.

OBSERVACIÓN:

Resultado:

Resultado

Vaya a

La avería sigue presente incluso si se cambia el volumen de inyección de combustible

A

La avería desaparece Cuando se cambia el volumen de inyección de combustible

B

B

IR AL PUNTO 12

A

10.

INSPECCIONE EL SISTEMA DE ENCENDIDO

(a) Inspeccione el sistema de encendido.

OBSERVACIÓN:

Resultado:

Resultado

Vaya a

El cilindro averiado no vuelve a la normalidad

A

El cilindro averiado vuelve a su Condición normal

B

B

IR AL PUNTO 28

A

11.

INSPECCIONE OTROS COMPONENTES RELACIONADOS

(a) Inspeccione el circuito de la fuente de alimentación, el mazo de cables y los conectores.

SIGUIENTE

IR AL PUNTO 28

12.

SUSTITUYA EL CONJUNTO DEL INYECTOR DE COMBUSTIBLE

(a) Sustituya el conjunto del inyector de combustible que no funciona correctamente.

OBSERVACIÓN:

SIGUIENTE

IR AL PUNTO 30

13.

COMPRUEBE LA PRESIÓN DE LA COMPRESIÓN DE LOS CILINDROS

(a) Mida la presión de compresión del cilindro. Si la presión de compresión de un cilindro es baja, inspeccione el conjunto del motor y repare o sustituya las piezas según se requiera.

Haga clic aquí

SIGUIENTE

IR AL PUNTO 28

14.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (CONTROL DE LA POSICIÓN DE PASO DE EGR)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Arranque el motor y caliéntelo hasta que la temperatura del refrigerante del motor alcance los 75 °C (167 °F) o más.

OBSERVACIÓN:

El interruptor del A/C y todos los interruptores secundarios deben estar en la posición OFF.

(e) Ingrese a los siguientes menús: Powertrain/Engine/Active Test/Control the EGR Step Position/Data List/Engine Speed and Coolant Temperature.

Powertrain > Engine > Active Test

Pantalla de la prueba activa

Control the EGR Step Position

Data List Display

Régimen del motor

Temperatura del refrigerante

(f) Realice la prueba activa y compruebe el estado del vehículo cuando active el conjunto de la válvula de EGR.

AVISO:

OBSERVACIÓN:

Haga funcionar la válvula de EGR entre el paso 0 y 30 cuando lleve a cabo este paso.

Resultado:

Resultado

Vaya a

Cambios en el estado del vehículo durante la prueba activa

(Se produce una avería cuando la válvula de EGR se abre y desaparece cuando la válvula de EGR se cierra)

A

No hay cambios en el estado del vehículo durante la prueba activa

(Se produce una avería cuando la válvula de EGR está abierta o cerrada)

B

OBSERVACIÓN:

Durante la prueba activa, si el estado de ralentí no cambia en respuesta a la posición de paso de EGR, es probable que exista una avería en la válvula de EGR.

B

IR AL PUNTO 29

A

15.

LEA EL VALOR EN EL TECHSTREAM (SENSOR DEL CAUDAL DE LA MASA DE AIRE)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Arranque el motor y deje que se caliente (hasta que la temperatura del refrigerante del motor sea de 75 °C (167 °F) o más) con todos los accesorios apagados.

(e) Ingrese a los siguientes menús: Powertrain / Engine / Data List / Engine Speed, Mass Air Flow Sensor y Coolant Temperature.

Powertrain > Engine > Lista de datos

Pantalla del tester

Engine Speed

Mass Air Flow Sensor

Coolant Temperature

(f) A medida que se visualizan en la pantalla del Techstream, lea la lista de datos cuando el motor esté en marcha.

Resultado:

Resultado

Vaya a

En ralentí (motor caliente): 1.2 a 3.2 gm/seg.

Régimen del motor 3000 rpm (sin carga): 7.5 a 12.5 gm/seg.

A

Otra situación distinta de la anterior

B

B

IR AL PUNTO 27

A

16.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (D-4S (INJECTION VOLUME))

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Arranque el motor y deje que se caliente hasta que la temperatura del refrigerante del motor sea de 80 °C (176 °F) o más con todos los accesorios apagados.

(e) Caliente los sensores de la relación aire/combustible a un régimen del motor de 2.500 rpm durante 90 segundos.

(f) Deje el motor al ralentí.

(g) Ingrese a los siguientes menús: Powertrain / Engine / Active Test / D-4S (Injection Volume) / Data List / Coolant Temperature, A/F (O2) Sensor Current B1S1 y A/F (O2) Sensor Current B1S2.

Powertrain > Engine > Active Test

Pantalla de la prueba activa

D-4S (Injection Volume)

Pantalla de la lista de datos

Coolant Temperature

A/F (O2) Sensor Current B1S1

A/F (O2) Sensor Current B1S2

(h) Según la pantalla del Techstream, realice la prueba activa y compruebe el estado del vehículo al aumentar o reducir el volumen de inyección de combustible de la inyección en lumbrera o la inyección directa.

AVISO:

OBSERVACIÓN:

Estándar:

Pantalla del Techstream

(sensor)

Volumen de inyección

Corriente

A/F (O2) Sensor Current B1S1

(Relación aire/combustible [sensor 1])

12 %

Inferior a -0.075 mA

-12 %

Superior a 0.037 mA

A/F (O2) Sensor Current B1S2

(Relación aire/combustible [sensor 2])

12 %

Inferior a -0.86 mA

-12 %

Superior a 0.33 mA

Resultado:

Resultado

Vaya a

Los valores de corriente de salida son anómalos.

A

La avería desaparece Cuando se aumenta el volumen de inyección de combustible

B

La avería sigue estando presente cuando se aumenta el volumen de inyección de combustible, incluso si los valores de corriente de salida son normales.

C

B

IR AL PUNTO 18

C

IR AL PUNTO 19

A

17.

SUSTITUYA LOS SENSORES DE LA RELACIÓN AIRE/COMBUSTIBLE

(a) Sustituya el sensor de la relación aire/combustible (sensor 1).

Haga clic aquí

OBSERVACIÓN:

Lleve a cabo la "Inspección después de la reparación" tras sustituir el sensor de la relación aire/combustible (sensor 1).

Haga clic aquí

(b) Sustituya el sensor de la relación aire/combustible (sensor 2).

Haga clic aquí

OBSERVACIÓN:

Lleve a cabo la "Inspection After Repair" tras sustituir el sensor de la relación aire/combustible (sensor 2).

Haga clic aquí

SIGUIENTE

IR AL PUNTO 30

18.

SUSTITUYA EL CONJUNTO DEL INYECTOR DE COMBUSTIBLE

(a) Sustituya los conjuntos del inyector de combustible de todos los cilindros.

OBSERVACIÓN:

Lleve a cabo "Inspection After Repair" tras sustituir el conjunto del inyector de combustible.

Haga clic aquí

SIGUIENTE

IR AL PUNTO 30

19.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (ACTIVATE THE CIRCUIT RELAY (BRUSHLESS))

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Ingrese a los siguientes menús: Powertrain / Engine / Active Test / Activate the Circuit Relay (Brushless).

Powertrain > Engine > Active Test

Pantalla del tester

Activate the Circuit Relay (Brushless)

(e) Cuando realice la prueba activa, compruebe el sonido de funcionamiento de la bomba de combustible (para el lado de presión baja).

OK:

Active el relé del circuito (sin escobillas)

Condición especificada

ON

Se escucha el sonido de funcionamiento

OFF

No se escucha el sonido de funcionamiento

NG

IR AL PUNTO 26

OK

20.

INSPECCIONE LA BOMBA DE COMBUSTIBLE (PARA EL LADO DE BAJA PRESIÓN)

(a) Conecte un manómetro de combustible y compruebe la presión de combustible al arrancar el motor y después de haberlo detenido.

Haga clic aquí

Estándar:

Estado del vehículo

Estado específico

Puesta en marcha del motor

196 a 833 kPa (2.0 a 8.5 kgf/cm2, 28 a 121 lb/pulg²)

5 minutos después de haber detenido el motor

98 kPa (1.0 kgf/cm2, 14 lb/pulg²) o más

OBSERVACIÓN:

NG

IR AL PUNTO 25

OK

21.

LEA EL VALOR CON EL TECHSTREAM (FUEL PRESSURE (HIGH))

(a) Conecte el Techstream al DLC3.

(b) Arranque el motor y deje que se caliente hasta que la temperatura del refrigerante de motor sea de 75 °C (167 °F) o más con todos los accesorios apagados.

(c) Encienda el Techstream.

(d) Entre a los siguientes menús: Powertrain / Engine / Data List / Engine Speed, Coolant Temperature, Fuel Pressure (High) y Injection Mode.

Powertrain > Engine > Lista de datos

Pantalla del tester

Engine Speed

Coolant Temperature

Fuel Pressure (High)

Injection Mode

(e) A medida que se visualizan en la pantalla del Techstream, lea la lista de datos.

Estándar:

Pantalla del Techstream

Condición

Condición especificada

Presión del combustible (alta)

  • Palanca de cambios: P
  • A/C: OFF
  • Motor calentado
  • Régimen del motor: 3000 rpm
  • Modo de inyección: directa

2400 a 19500 kPag

NG

IR AL PUNTO 28

OK

22.

INSPECCIONE OTROS COMPONENTES RELACIONADOS

(a) Inspeccione otros componentes relacionados.

OBSERVACIÓN:

Si no se pudo determinar la pieza averiada realizando las inspecciones anteriores, es posible que exista una de las siguientes averías.

SIGUIENTE

IR AL PUNTO 28

23.

QUITE LAS PARTÍCULAS EXTRAÑAS (LIMPIE EL CONJUNTO DEL CUERPO DE LA MARIPOSA CON MOTOR)

(a) Elimine los residuos del interio del conjunto del cuerpo de la mariposa con motor.

(b) Empuje la válvula de mariposa para abrirla y elimine la carbonilla de la válvula y el orificio con un paño empapado en un disolvente que no deje residuos.

*1

Conjunto del cuerpo de la mariposa con motor

*2

Orificio

*3

Válvula

-

-

*a

Referencia

*b

Diagrama de sección transversal del conjunto del cuerpo de la mariposa con motor

*c

Cuando la válvula está completamente abierta

*d

No aplique un producto limpiador directamente sobre la zona

*e

Residuos

-

-

AVISO:

OBSERVACIÓN:

Las ilustraciones son solo de referencia. Las piezas reales pueden ser distintas.

SIGUIENTE

24.

LLEVE A CABO EL MODO DE CONDUCCIÓN POR CONFIRMACIÓN

(a) Lleve a cabo la "Inspection After Repair" tras limpiar el conjunto del cuerpo de la mariposa con motor.

Haga clic aquí

(b) Conecte el Techstream al DLC3.

(c) Coloque el interruptor de encendido en posición ON.

(d) Encienda el Techstream.

(e) Arranque el motor y caliéntelo hasta que la temperatura del refrigerante de motor alcance los 75°C (167°F) o más.

(f) Deje el motor al ralentí durante 3 minutos o más y confirme que el régimen del motor se encuentra dentro del rango especificado.

OBSERVACIÓN:

Si se acciona el motor sin llevar a cabo el reinicio del valor de aprendizaje y el aprendizaje del ralentí después de limpiar los residuos del conjunto del cuerpo de la mariposa con motor, puede aumentar el régimen del ralentí.

SIGUIENTE

IR AL PUNTO 30

25.

INSPECCIONE LAS PIEZAS RELACIONADAS

(a) Inspeccione las siguientes piezas relacionadas con la bomba de combustible (para el lado de baja presión):

SIGUIENTE

IR AL PUNTO 28

26.

SUSTITUYA LA BOMBA DE COMBUSTIBLE (LADO DE BAJA PRESIÓN)

(a) Sustituya la bomba de combustible (para el lado de baja presión).

Para modelos 2WD: Haga clic aquí

Para modelos AWD: Haga clic aquí

OBSERVACIÓN:

Lleve a cabo la "Inspection After Repair" tras sustituir la bomba de combustible (para el lado de baja presión).

Haga clic aquí

SIGUIENTE

IR AL PUNTO 30

27.

INSPECCIONE EL SISTEMA DE ADMISIÓN

(a) Compruebe si hay fugas de aire u obstrucciones en los componentes del sistema de admisión. Si se encuentra un problema de conexión o partículas extrañas, repare la conexión o extraiga las partículas extrañas.

OBSERVACIÓN:

SIGUIENTE

28.

REPARE O SUSTITUYA LAS PIEZAS AVERIADAS

(a) Repare o sustituya la pieza averiada.

(b) Lleve a cabo la "Inspection After Repair" tras reparar o sustituir la pieza averiada.

Haga clic aquí

SIGUIENTE

IR AL PUNTO 30

29.

SUSTITUYA EL CONJUNTO DE LA VÁLVULA DE EGR

(a) Sustituya el conjunto de la válvula de EGR.

Haga clic aquí

OBSERVACIÓN:

Lleve a cabo la "Inspection After Repair" tras sustituir el conjunto de la válvula de EGR.

Haga clic aquí

SIGUIENTE

30.

REALICE LA PRUEBA DE CONFIRMACIÓN

(a) Compruebe si el motor vuelve a su estado normal.

SIGUIENTE

FIN

El motor se cala
DESCRIPCIÓN Síntoma del problema Área posiblemente afectada Área afectada Fluctuación en el régimen del motor debido a una combusti&oacu ...

Solenoide De Control De Aceite Del Árbol De Levas
...

LEER SIGUIENTE:

Manguera Flexible Del Freno Trasero (sin Sistema Del Freno De Estacionamiento Eléctrico)
ComponentesCOMPONENTES ILUSTRACIÓN *1 MANGUERA FLEXIBLE TRASERA *2 JUNTA *3 PERNO DE UNIÓN - - Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) * ...

InstalaciÓn
INSTALACIÓN PROCEDIMIENTO 1. INSTALE LA PASTILLA DEL PEDAL DEL FRENO (a) Instale la pastilla del pedal del freno en el conjunto del soporte del pedal del freno. 2. INSTALE EL DISPOSITIVO DE AJUSTE DE MONTAJE DEL INTERRUPTOR DE LAS LUCES DE FRENO (a) Enganche las 2 garras e instale el disposit ...

ExtracciOn
EXTRACCION PRECAUCION / AVISO / OBSERVACION A continuacion se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion del conjunto del co ...

Categorías

(c) 2023 - 2024 Toyota Camry
