INSPECCION

PROCEDIMIENTO

1. INSPECCIONE EL SENSOR DE PRESION DEL COMBUSTIBLE (SUBCONJUNTO DEL TUBO DE DESCARGA DE COMBUSTIBLE CON SENSOR)

AVISO:

(a) Compruebe la tension de salida del sensor de presion del combustible.

(1) Aplique 5 V entre los terminales 1 (VC) y 3 (E2).

AVISO:

  • Tenga cuidado a la hora de conectar los cables, ya que el sensor de presion del combustible podria resultar danado si se conectan los cables a los terminales incorrectos.
  • No aplique mas de 6 V a los terminales 1 (VC) o 3 (E2).

OBSERVACION:

Si no esta disponible una fuente de alimentacion estable, conecte 4 baterias de niquel-hidruro metalico (1.2 V cada una) o equivalente en serie.

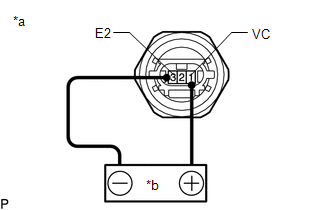

*a

Componente sin mazo de cables conectado

(Sensor de presion del combustible)

*b

Se aplica tension entre los terminales

(2) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester

Condicion

Condicion especificada

2 (PFL) - 3 (E2)

No se aplica presion al sensor de presion del combustible

Aproximadamente 0.56 a 0.94 V*

*: La tension de salida cambia en funcion de la tension aplicada a los terminales.

Si el resultado no es el especificado, sustituya el sensor de presion del combustible (subconjunto del tubo de descarga de combustible con sensor).

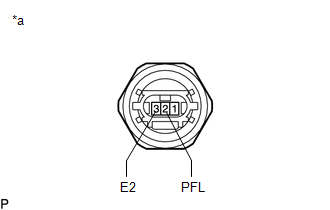

*a

Componente sin mazo de cables conectado

(Sensor de presion del combustible)
