INSPECCION

PROCEDIMIENTO

1. REVISE EL SENSOR DE CONTROL DE DETONACIONES

(a) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

1 - 2

25 °C (77 °F)

120 a 280 k?

Si el resultado no es el especificado, sustituya el sensor de control de detonaciones.

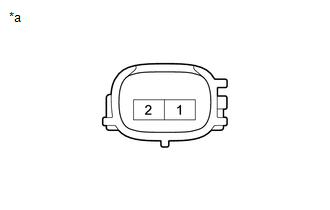

*a

Componente sin mazo de cables conectado

(Sensor de control de detonaciones)
