Toyota Camry Manual de reparaciones XV70 (2017-2023): InspecciOn En El VehIculo

INSPECCION EN EL VEHICULO

PROCEDIMIENTO

1. INSPECCIONE LA PRESION DEL REFRIGERANTE CON EL MANOMETRO DEL COLECTOR

OBSERVACION:

Estos ejemplos muestran las lecturas del manometro del colector y los problemas del sistema de aire acondicionado correspondientes.

(a) Lea la presion del manometro del colector cuando se cumplan las siguientes condiciones:

• Todas las puertas estan completamente abiertas.
• El motor esta al ralenti.
• El interruptor A/C esta activado.
• La temperatura se establece en maxima refrigeracion.
• La velocidad del soplador esta ajustada en posicion alta.
• La temperatura seleccionada en la entrada de aire en recirculacion es de 30 a 35°C (86 a 95°F).

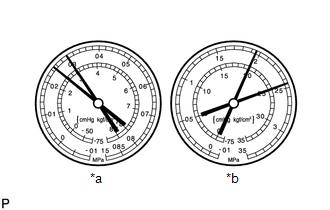

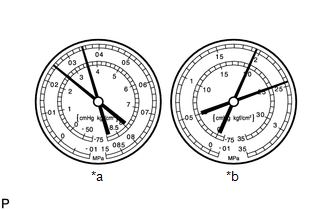

(1) Sistema de aire acondicionado que funciona con normalidad Lectura del colector Lado de presion Volumen de refrigerante Baja 150 a 250 kPa (1.5 a 2.5 kgf/cm2, 22 a 36 lb/pulg?) Alta 1370 a 1570 kPa (14.0 a 16.0 kgf/cm2, 199 a 228 lb/pulg?)

*a LO *b HI

(2) Sistema de aire acondicionado que no funciona con normalidad

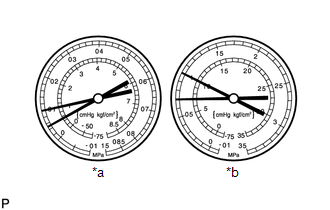

1. Durante el funcionamiento, la presion en el lado de presion baja realiza un ciclo completo entre normal y vacio

   Sintoma	El sistema de aire acondicionado enfria y luego deja de enfriar periodicamente
   Causa probable	La humedad en el sistema de aire acondicionado congela el orificio de la valvula de expansion, lo que provoca que el refrigerante deje de circular temporalmente
   	Una vez que el sistema se detiene y vuelve a calentarse, el hielo se derrite y vuelve a funcionar con normalidad temporalmente.
   Diagnostico	Secador del enfriador (integrado en el deposito del condensador) saturado de humedad
   	La humedad en el sistema de aire acondicionado congela el orificio de la valvula de expansion y bloquea la circulacion del refrigerante
   Medidas correctivas	Sustituya el secador del enfriador
   	Vacie el aire del sistema de aire acondicionado varias veces para extraer la humedad
   	Recargue el sistema de aire acondicionado con la cantidad adecuada de refrigerante nuevo o purificado

   OBSERVACION:

   En el ejemplo anterior, hay humedad en el sistema de aire acondicionado.

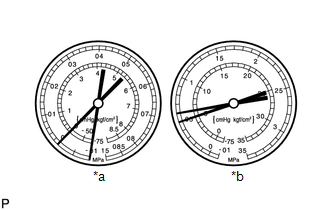

2. La presion esta baja en los lados de baja y alta presion

   *a	LO
   *b	HI

   Sintoma	El sistema de aire acondicionado no enfria de manera eficaz
   	Rendimiento de refrigeracion insuficiente
   Causa probable	Hay fugas de refrigerante del sistema de aire acondicionado
   Diagnostico	Cantidad insuficiente de refrigerante
   	Fugas de refrigerante
   Medidas correctivas	Asegurese de que no haya fugas de refrigerante y reparelas de ser necesario
   	Recargue el sistema de aire acondicionado con la cantidad adecuada de refrigerante nuevo o purificado
   	Si el manometro indica una presion cercana a 0, sera necesario vaciar el sistema de aire acondicionado despues de reparar las fugas

   OBSERVACION:

   En el ejemplo anterior, la cantidad de refrigerante es insuficiente.

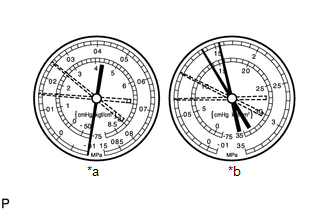

3. La presion esta baja en los lados de baja y alta presion

   *a	LO
   *b	HI

   Sintoma	El sistema de aire acondicionado no enfria de manera eficaz
   	Hay escarcha en los tubos situados entre el condensador y la unidad del evaporador
   Causa probable	Hay suciedad dentro de los tubos del nucleo del condensador obstruyendo el flujo de refrigerante
   Diagnostico	El condensador esta obstruido
   Medidas correctivas	Sustituya el condensador

   OBSERVACION:

   En el ejemplo anterior, la circulacion de refrigerante es deficiente.

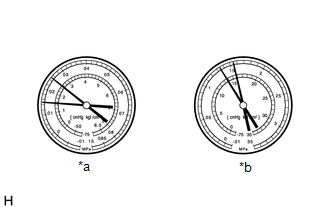

4. Se indica vacio en el lado de baja presion y presion muy baja en el lado de alta presion

   *a	LO
   *b	HI

   Sintoma	El sistema de aire acondicionado no enfria correctamente (el sistema puede enfriarse ocasionalmente)
   	Aparece escarcha o condensacion en las tuberias de ambos lados del receptor/secador o de la valvula de expansion
   Causa probable	El flujo del refrigerante esta obstruido por humedad o suciedad en el sistema de aire acondicionado
   	La valvula de expansion esta atascada en posicion cerrada
   Diagnostico	El refrigerante no circula
   Medidas correctivas	Sustituya la valvula de expansion
   	Sustituya el condensador
   	Vacie el sistema de aire acondicionado y recargue con la cantidad adecuada de refrigerante nuevo o purificado

   OBSERVACION:

   En el ejemplo anterior, el refrigerante no circula.

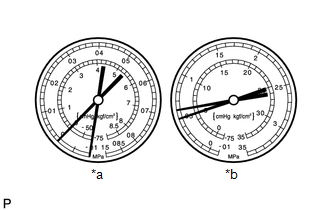

5. La presion esta demasiado alta en los lados de baja y alta presion

   *a	LO
   *b	HI

   Sintoma	El sistema de aire acondicionado no enfria de manera eficaz
   Causa probable	Imposible proporcionar un rendimiento suficiente debido a una cantidad excesiva de refrigerante
   	La eficacia de refrigeracion del condensador es insuficiente
   Diagnostico	Cantidad excesiva de refrigerante en el sistema de aire acondicionado porque se anadio demasiado refrigerante durante la recarga
   	La eficacia de refrigeracion del condensador es insuficiente porque las aletas del condensador estan obstruidas o hay un fallo en el ventilador de refrigeracion
   Medidas correctivas	Limpie el condensador
   	Compruebe el funcionamiento del ventilador de refrigeracion del condensador
   	Si el condensador esta limpio y el funcionamiento del ventilador es normal, compruebe la cantidad de refrigerante y recargue el sistema del aire acondicionado con la cantidad adecuada de un refrigerante nuevo o purificado

   OBSERVACION:

   En el ejemplo anterior, el sistema de aire acondicionado esta sobrecargado, o bien la efectividad de refrigeracion del condensador es insuficiente.

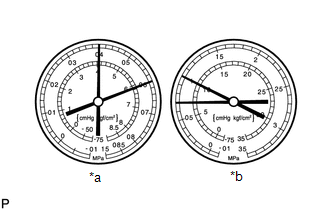

6. La presion esta demasiado alta en los lados de baja y alta presion

   *a	LO
   *b	HI

   Sintoma	El sistema de aire acondicionado no enfria
   	La tuberia de baja presion esta demasiado caliente y no se puede tocar
   Causa probable	Aire en el sistema de aire acondicionado
   Diagnostico	Hay aire en el sistema de aire acondicionado
   	Purga de vacio insuficiente al vaciar el sistema de aire acondicionado
   Medidas correctivas	Sustituya el secador del enfriador
   	Asegurese de que el aceite para compresor no este sucio o sea insuficiente
   	Vacie el sistema de aire acondicionado y vuelva a recargarlo con refrigerante nuevo o purificado

   AVISO:

   Estas indicaciones del manometro aparecen cuando el sistema de aire acondicionado se deja abierto y luego se recarga sin vaciar el sistema.

   OBSERVACION:

   En el ejemplo anterior, hay aire en el sistema de aire acondicionado.

7. La presion esta demasiado alta en los lados de baja y alta presion

   *a	LO
   *b	HI

   Sintoma	El sistema de aire acondicionado no enfria de manera eficaz
   	Escarcha o grandes cantidades de condensacion en las tuberias del lado de baja presion
   Causa probable	La valvula de expansion podria estar atascada en posicion abierta o la medicion de refrigerante podria ser incorrecta
   Diagnostico	Exceso de refrigerante en la tuberia de baja presion
   	Valvula de expansion demasiado abierta
   Medidas correctivas	Sustituya la valvula de expansion

   OBSERVACION:

   En el ejemplo anterior, existe una averia en la valvula de expansion.

8. La presion es demasiado alta en los dos lados de presion baja y alta o la presion es demasiado baja en el lado de presion alta

   *a	LO
   *b	HI

   Sintoma	El sistema de aire acondicionado no enfria de manera eficaz
   Causa probable	Fuga interna en el compresor
   Diagnostico	Baja compresion
   	Fugas procedentes de una valvula danada o de otro componente del compresor
   Medidas correctivas	Sustituya el compresor

   OBSERVACION:

   En el ejemplo anterior, la compresion del compresor es insuficiente.

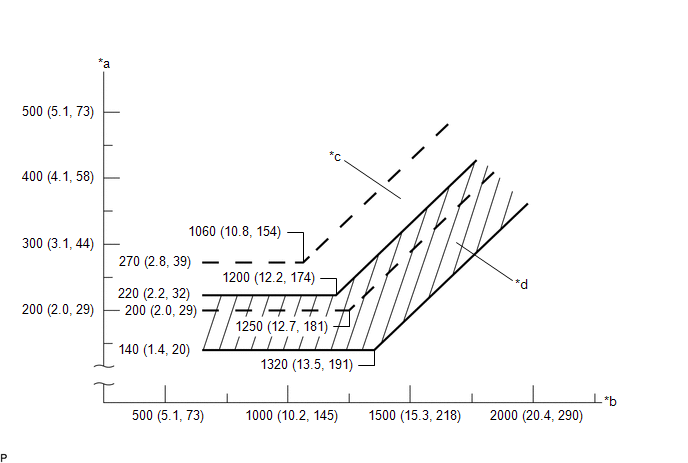

(3) Lecturas del manometro (referencia)
