INSPECCION EN EL VEHICULO
PROCEDIMIENTO
1. INSPECCIONE EL INDICADOR DE ADVERTENCIA DEL CINTURON DE SEGURIDAD DEL CONDUCTOR
OBSERVACION:
El indicador de advertencia del cinturon de seguridad (en el conjunto del medidor combinado) se emplea tanto para asiento del conductor como para el del pasajero.
(a) Coloque el interruptor de encendido en posicion OFF.
(b) Coloque el interruptor de encendido en ON.
(c) Cuando el cinturon de seguridad del asiento del conductor esta desabrochado, compruebe que el indicador de advertencia del cinturon de seguridad en el conjunto del medidor combinado parpadea durante 6 segundos.
Compruebe si el indicador de advertencia del cinturon de seguridad del conjunto del medidor combinado deja de parpadear y se apaga.
(d) Levante el vehiculo.
Haga clic aqui
(e) Arranque el motor.
(f) Compruebe el estado del indicador de advertencia del cinturon de seguridad en el conjunto del medidor combinado en las siguientes situaciones:
(1) Compruebe que el indicador de advertencia del cinturon de seguridad (en el conjunto del medidor combinado) parpadee cuando el cinturon de seguridad del conductor se desabroche, el cambio no este en la posicion P y el freno de estacionamiento no este puesto.
(2) Compruebe que el indicador de advertencia del cinturon de seguridad (en el conjunto del medidor combinado) parpadee cuando se conduzca el vehiculo a aproximadamente 20 km/h (12 mph) o mas con el cinturon de seguridad del conductor desabrochado.
Compruebe si, tras 96 segundos, el indicador de advertencia del cinturon de seguridad (en el conjunto del medidor combinado) deja de parpadear y se ilumina.
(3) Compruebe que el indicador de advertencia del cinturon de seguridad (en el conjunto del medidor combinado) deje de parpadear y se ilumine cuando la velocidad del vehiculo sea de 1.75 km/h (1 mph) o menos y el cambio se coloque en la posicion P.
(4) Compruebe que el indicador de advertencia del cinturon de seguridad (en el conjunto del medidor combinado) deje de parpadear y se ilumine cuando la velocidad del vehiculo sea de 1.75 km/h (1 mph) o menos y el freno de estacionamiento no este puesto.
(5) Compruebe que el indicador de advertencia del cinturon de seguridad (en el conjunto del medidor combinado) se apague cuando el cinturon de seguridad del conductor se abroche con el indicador de advertencia del cinturon de seguridad (en el conjunto del medidor combinado) iluminado o parpadeando.
2. INSPECCIONE EL INDICADOR DE ADVERTENCIA DEL CINTURON DE SEGURIDAD DEL PASAJERO DELANTERO
OBSERVACION:
El indicador de advertencia del cinturon de seguridad (en el conjunto del medidor combinado) se emplea tanto para asiento del conductor como para el del pasajero.
(a) Coloque el interruptor de encendido en ON.
(b) Compruebe que el indicador de advertencia del cinturon de seguridad (en el conjunto del medidor combinado) se ilumine cuando haya un pasajero sentado en el asiento del pasajero con el cinturon de seguridad del pasajero desabrochado y en cualquiera de las siguientes situaciones.
(1) Palanca de cambios en posicion P.
(2) El freno de estacionamiento esta colocado.
(c) Abroche el cinturon de seguridad del conductor.
(d) Levante el vehiculo.
Haga clic aqui
(e) Arranque el motor.
(f) Coloque una carga de 20 kg (44.1 lb.) en el asiento del pasajero.
AVISO:
Cuando coloque la carga en el asiento del pasajero, no deje que toque el respaldo.
(g) Compruebe el estado del indicador de advertencia del cinturon de seguridad (en el conjunto del medidor combinado) en las siguientes situaciones.
(1) Compruebe que el indicador de advertencia del cinturon de seguridad (en el conjunto del medidor combinado) parpadee cuando el cinturon de seguridad del pasajero este desabrochado, la palanca de cambios no esta en la posicion P y el freno de estacionamiento no este puesto.
(2) Compruebe que el indicador de advertencia del cinturon de seguridad (en el conjunto del medidor combinado) parpadee cuando se conduzca el vehiculo a unos 20 km/h (12 mph) o mas con el cinturon de seguridad del pasajero desabrochado.
Compruebe que, despues de 106 segundos, el indicador de advertencia del cinturon de seguridad (en el conjunto del medidor combinado) cambie de parpadeo a activado.
(3) Compruebe que el indicador de advertencia del cinturon de seguridad (en el conjunto del medidor combinado) deje de parpadear y se ilumine cuando la velocidad del vehiculo sea de 1.75 km/h (1 mph) o menos y el cambio se coloque en la posicion P.
(4) Compruebe que el indicador de advertencia del cinturon de seguridad (en el conjunto del medidor combinado) deje de parpadear y se ilumine cuando la velocidad del vehiculo sea de 1.75 km/h (1 mph) o menos y el freno de estacionamiento no este puesto.
(5) Compruebe que el indicador de advertencia del cinturon de seguridad (en el conjunto del medidor combinado) deje de parpadear o iluminarse y se apague cuando el cinturon de seguridad del pasajero se abroche.
3. INSPECCIONE EL INDICADOR DE ADVERTENCIA DEL CINTURON DEL ASIENTO TRASERO
(a) Coloque el interruptor de encendido en posicion OFF. |
|
(b) Desabroche el cinturon de seguridad del asiento trasero.
(c) Coloque el interruptor de encendido en ON.

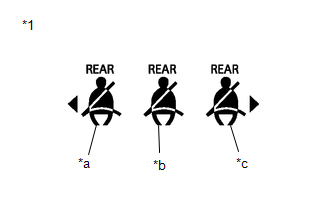

(d) Compruebe que el indicador de advertencia del cinturon de seguridad del asiento trasero (en el conjunto de las luces testigo) se enciende.
(e) Compruebe que el indicador de advertencia del cinturon de seguridad del asiento trasero se ilumine durante aproximadamente 66 segundos y que despues se apague.
(f) Abroche el cinturon de seguridad del asiento trasero.
(g) Con el indicador de advertencia del cinturon de seguridad del asiento trasero apagado, compruebe que el indicador de advertencia del cinturon de seguridad del asiento trasero del conjunto de las luces testigo se enciende de nuevo cuando el cinturon de seguridad del asiento trasero esta desabrochado.
4. INSPECCIONE EL AVISADOR ACUSTICO DE ADVERTENCIA DEL CINTURON DE SEGURIDAD DEL CONDUCTOR
OBSERVACION:
Con el GTS, compruebe que la configuracion de personalizacion del avisador acustico del cinturon de seguridad (en el conjunto del medidor combinado) este activada.
Haga
clic aqui
(a) Coloque el interruptor de encendido en posicion OFF.
(b) Coloque el interruptor de encendido en ON.
(c) Despues de colocar el interruptor de encendido en la posicion ON, espere aproximadamente 1.8 segundos con el cinturon de seguridad del asiento del conductor desabrochado y compruebe si el avisador de advertencia del cinturon de seguridad en el conjunto del medidor combinado suena con un intervalo de 1.2 segundos durante 6 segundos.
(d) Levante el vehiculo.
Haga clic aqui
(e) Arranque el motor.
(f) Compruebe que el avisador acustico de advertencia del cinturon de seguridad (en el conjunto del medidor combinado) suene una vez cuando se conduzca el vehiculo a aproximadamente 20 km/h (12 mph) o mas con el cinturon de seguridad desabrochado.
(g) Cuando hayan transcurridos 18 segundos despues de que el avisador acustico suene una vez, compruebe que el avisador acustico de advertencia del cinturon de seguridad (en el conjunto del medidor combinado) suene de forma intermitente a intervalos de 1,2 segundos durante 6 segundos.
(h) Cuando el avisador acustico haya sonado de forma intermitente a intervalos de 1.2 segundos durante 6 segundos, compruebe que el intervalo cambie y que el avisador acustico suene de forma intermitente a intervalos de 0.4 segundos durante 100 segundos.
(i) Cuando hayan transcurrido 106 segundos despues de que el avisador acustico empiece a sonar de forma intermitente, compruebe que el avisador acustico de advertencia del cinturon de seguridad (en el conjunto del medidor combinado) se detenga.
(j) Cuando el avisador acustico de advertencia del cinturon de seguridad (en el conjunto del medidor combinado) se haya detenido, compruebe que el avisador acustico suene una vez y que vuelva a sonar de forma intermitente cuando el cinturon de seguridad se abroche y a continuacion se desabroche de nuevo, y el vehiculo se conduzca a aproximadamente 20 km/h (12 mph) o mas.
(k) Compruebe que el avisador acustico de advertencia del cinturon de seguridad (en el conjunto del medidor combinado) se detenga cuando se cambie la posicion de la palanca de cambios a R mientras suena el avisador acustico de advertencia del cinturon de seguridad (en el conjunto del medidor combinado).
Compruebe que el avisador acustico vuelve a sonar de forma intermitente cuando se vuelva a cambiar la posicion de la palanca de cambios a D y se conduzca el vehiculo a aproximadamente 20 km/h (12 mph) o mas con el cinturon de seguridad desabrochado.
5. INSPECCIONE EL AVISADOR ACUSTICO DE ADVERTENCIA DEL CINTURON DE SEGURIDAD DEL PASAJERO DELANTERO
OBSERVACION:
Con el GTS, compruebe que la configuracion de personalizacion del avisador acustico del cinturon de seguridad (en el conjunto del medidor combinado) este activada.
Haga clic aqui
(a) Levante el vehiculo.
Haga clic aqui
(b) Abroche el cinturon de seguridad del conductor.
(c) Arranque el motor.
(d) Coloque una carga de 20 kg (44.1 lb.) en el asiento del pasajero.
AVISO:
Cuando coloque la carga en el asiento del pasajero, no deje que toque el respaldo.
(e) Compruebe que el avisador acustico de advertencia del cinturon de seguridad (en el conjunto del medidor combinado) suene una vez cuando se conduzca el vehiculo a aproximadamente 20 km/h (12 mph) o mas con el cinturon de seguridad desabrochado.
(f) Cuando hayan transcurridos 18 segundos despues de que el avisador acustico suene una vez, compruebe que el avisador acustico de advertencia del cinturon de seguridad (en el conjunto del medidor combinado) suene de forma intermitente a intervalos de 1,2 segundos durante 6 segundos.
(g) Cuando el avisador acustico haya sonado de forma intermitente a intervalos de 1.2 segundos durante 6 segundos, compruebe que el intervalo cambie y que el avisador acustico suene de forma intermitente a intervalos de 0.4 segundos durante 100 segundos.
(h) Cuando hayan transcurrido 106 segundos despues de que el avisador acustico empiece a sonar de forma intermitente, compruebe que el avisador acustico de advertencia del cinturon de seguridad (en el conjunto del medidor combinado) se detenga.
(i) Cuando el avisador acustico de advertencia del cinturon de seguridad (en el conjunto del medidor combinado) se haya detenido, compruebe que el avisador acustico suene una vez y que vuelva a sonar de forma intermitente cuando el cinturon de seguridad se abroche y a continuacion se desabroche de nuevo, y el vehiculo se conduzca a aproximadamente 20 km/h (12 mph) o mas.
(j) Compruebe que el avisador acustico de advertencia del cinturon de seguridad (en el conjunto del medidor combinado) se detenga cuando se cambie la posicion de la palanca de cambios a R mientras suena el avisador acustico de advertencia del cinturon de seguridad (en el conjunto del medidor combinado).
Compruebe que el avisador acustico vuelve a sonar de forma intermitente cuando se vuelva a cambiar la posicion de la palanca de cambios a D y se conduzca el vehiculo a aproximadamente 20 km/h (12 mph) o mas con el cinturon de seguridad desabrochado.
6. INSPECCIONE EL AVISADOR ACUSTICO DEL CINTURON DE SEGURIDAD TRASERO
OBSERVACION:
Con el GTS, compruebe que la configuracion de personalizacion del avisador acustico del cinturon de seguridad (en el conjunto del medidor combinado) este activada.
Haga
clic aqui
(a) Levante el vehiculo.
Haga clic aqui
(b) Abroche el cinturon de seguridad del conductor.
(c) Arranque el motor.
(d) Asegurese de que el cinturon de seguridad del asiento trasero este abrochado y, a continuacion, desabrochelo.
(e) Compruebe que el avisador acustico de advertencia del cinturon de seguridad (en el conjunto del medidor combinado) suene una vez cuando el cinturon de seguridad del asiento trasero se abroche y se desabroche y, a continuacion, se conduzca el vehiculo a unos 20 km/h (12 mph) o mas.
(f) Cuando hayan transcurridos 18 segundos despues de que el avisador acustico suene una vez, compruebe que el avisador acustico de advertencia del cinturon de seguridad (en el conjunto del medidor combinado) suene de forma intermitente a intervalos de 1,2 segundos durante 6 segundos.
(g) Cuando el avisador acustico haya sonado de forma intermitente a intervalos de 1.2 segundos durante 6 segundos, compruebe que el intervalo cambie y que el avisador acustico suene de forma intermitente a intervalos de 0.4 segundos durante 66 segundos.
(h) Cuando hayan transcurrido 72 segundos despues de que el avisador acustico empiece a sonar de forma intermitente, compruebe que el avisador acustico de advertencia del cinturon de seguridad (en el conjunto del medidor combinado) se detenga.
(i) Despues de que el avisador acustico de advertencia del cinturon de seguridad (en el conjunto del medidor combinado) se detiene, compruebe que el avisador acustico suena una vez y luego vuelve a sonar de forma intermitente cuando se conduce el vehiculo a aproximadamente 20 km/h (12 mph) o mas con el cinturon de seguridad del asiento trasero desabrochado.
(j) Compruebe que el avisador acustico de advertencia del cinturon de seguridad (en el conjunto del medidor combinado) se detenga cuando se cambie la posicion de la palanca de cambios a R mientras suena el avisador acustico de advertencia del cinturon de seguridad (en el conjunto del medidor combinado).
Compruebe que el avisador acustico vuelve a sonar de forma intermitente cuando se vuelva a cambiar la posicion de la palanca de cambio a la posicion D y se conduzca el vehiculo a aproximadamente 20 km/h (12 mph) o mas con el cinturon de seguridad del asiento trasero desabrochado.
