INSPECCION EN EL VEHICULO
PRECAUCION / AVISO / OBSERVACION
OBSERVACION:
Consulte la tabla de diagnosticos de problemas.
Haga clic aqui .gif)
PROCEDIMIENTO
1. QUITE LA ALMOHADILLA DE EXTENSION DEL ARCO DE LA RUEDA DELANTERA DERECHA
Haga clic aqui
2. EXTRAIGA LA ALMOHADILLA DE EXTENSION DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA
Haga clic aqui
3. EXTRAIGA LA CUBIERTA INFERIOR DEL MOTOR No. 1
Haga clic aqui
4. EXTRAIGA EL CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2
Haga clic aqui
5. INSPECCIONE EL AISLANTE DE MONTAJE DELANTERO DEL MOTOR
(a) Desconecte la manguera de vacio del aislante de montaje delantero del motor.

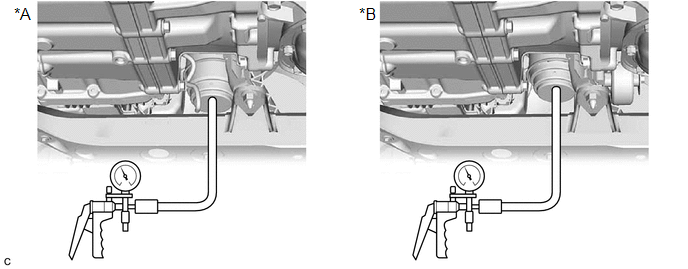

(b) Utilice una bomba de vacio para aplicar un vacio de 80 kPa (600 mmHg, 23.6 Hg.pulg.) y espere 1 minuto.
|
*A | para 2WD |
*B | para AWD |
(c) Compruebe que no haya cambios en el movimiento de la aguja del medidor de la bomba de vacio.
OK:
Persiste la presion de vacio.
(d) Asegurese de que no haya fugas de liquido debido a la rotura del diafragma.
(e) Conecte la manguera de vacio al aislante del montaje delantero del motor.
6. INSTALE EL CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2
Haga clic aqui
7. INSTALE LA CUBIERTA INFERIOR DEL MOTOR No. 1
Haga clic aqui
8. COLOQUE LA ALMOHADILLA DE EXTENSION DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA
Haga clic aqui
9. COLOQUE LA ALMOHADILLA DE EXTENSION DEL ARCO DE LA RUEDA DELANTERA DERECHA
Haga clic aqui
Componentes
ExtracciOnDescripciOn Del Sistema
DESCRIPCION DEL SISTEMA DESCRIPCION GENERAL DE LA FUNCION DEL SISTEMA DE AUDIO USB
(a) El conjunto del adaptador de la clavija estereo No. 1 esta equipado con un conector USB. Conectar un dispositivo USB o "iPod" al conjunto del adaptador de la clavija estereo No. 1 permite la reproduccion de archi ...
Terminales De La Ecu
TERMINALES DE LA ECU CONJUNTO DE LA ECU DE
ADVERTENCIA DE ESPACIO LIBRE
(a) Desconecte el
conector R39 del conjunto de la ECU de advertencia de espacio libre. (b)
Mida la tension y la resistencia en el conector del lado del mazo de cables de
acuerdo con los valores de la siguiente tabla.
...
Terminales De La Ecu
TERMINALES DE LA ECU
AVISO:
Es posible que se emitan DTC cuando se desconecten los conectores durante la inspección. Por lo tanto, asegúrese de borrar los DTC con el Techstream una vez que haya finalizado la inspección.
No ejerza demasiada fuerza al conector de la cá ...
