Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

• Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
• El procedimiento que se indica a continuación es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL SENSOR DEL AIRBAG LATERAL NO. 1

(a) Compruebe si el interruptor de encendido está desactivado.

(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

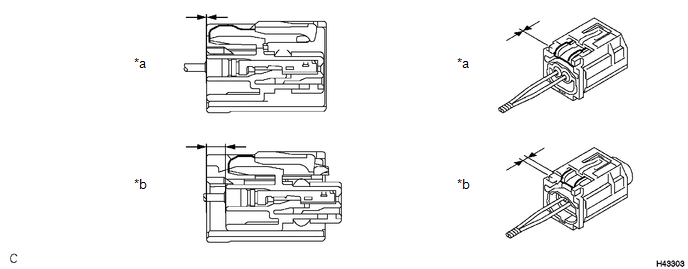

(c) Antes de conectar el conector, compruebe si la posición del bloqueo del alojamiento blanco está como se indica en la ilustración.

(d) Enganche la garra e instale el sensor del airbag lateral No. 1 con el perno.

Torque:

9.0 N·m {92 kgf·cm, 80 in·lbf}

AVISO:

• Si el sensor del airbag lateral No. 1 se ha caído, o si encuentra grietas, muescas o cualquier otro defecto en la caja o en el conector, sustitúyalo por otro nuevo.
• Al instalar el sensor del airbag lateral No. 1, asegúrese de que el cableado del SRS no interfiera ni se quede atrapado entre otras piezas.
• Asegúrese de que la garra del sensor del airbag lateral No. 1 está bien introducida en el orificio de la carrocería.

(e) Conecte el conector al sensor del airbag lateral No. 1.

AVISO:

Cuando conecte algún conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

OBSERVACIÓN:

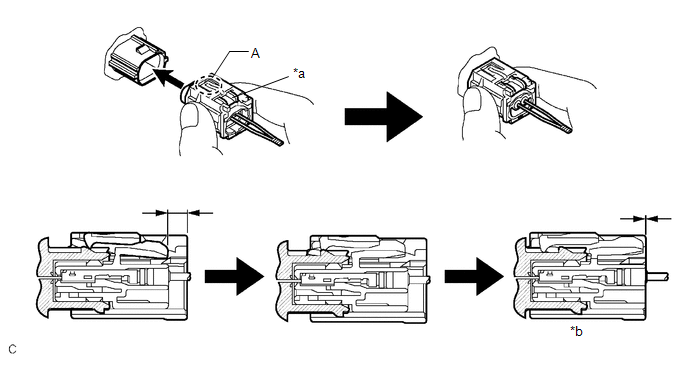

• Asegúrese de conectar el conector hasta que quede bloqueado (cuando se bloquee, asegúrese de escuchar un clic).
• Cuando el conector esté bloqueado, el bloqueo del alojamiento blanco se deslizará. No sostenga el bloqueo del alojamiento blanco ni la pieza (A), ya que se puede resultar en una conexión insegura.

(f) Compruebe que las piezas instaladas del sensor del airbag lateral No. 1 no están flojas.

2. INSTALE EL EMBELLECEDOR DEL MONTANTE CENTRAL INFERIOR

Haga clic aquí

3. CONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA

4. COLOQUE EL ESTRIBO DE LA PUERTA TRASERA

Haga clic aquí

5. CONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA

6. INSTALE EL ESTRIBO DE LA PUERTA DELANTERA

Haga clic aquí

7. INSTALE EL GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO

Para asiento de tipo plegable: haga clic aquí

Para asiento de tipo fijo: haga clic aquí

8. INSTALE EL CONJUNTO DEL COJÍN DEL ASIENTO TRASERO

Para asiento de tipo plegable: haga clic aquí

Para asiento de tipo fijo: haga clic aquí

9. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

para A25A-FKS: haga clic aquí

Para 2GR-FKS: haga clic aquí

AVISO:

Cuando desconecte el cable, deberá iniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

10. REALICE UNA INSPECCIÓN DEL SISTEMA DE DIAGNÓSTICO

Haga clic aquí

11. INSPECCIONE LA LUZ DE ADVERTENCIA SRS

Haga clic aquí.
