INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Este procedimiento incluye la instalación de los pernos de cabeza pequeña. Consulte "Pernos de cabeza pequeña" de "Observaciones básicas acerca de las tareas de reparación" para identificar los pernos de cabeza pequeña.
Haga clic aquí .gif)
PROCEDIMIENTO
1. COLOQUE EL SELLO DE ACEITE DE LA TAPA DE LA CADENA DE DISTRIBUCIÓN
(a) Aplique grasa MP en el reborde de un nuevo sello de aceite de la tapa de la cadena de distribución.
AVISO:

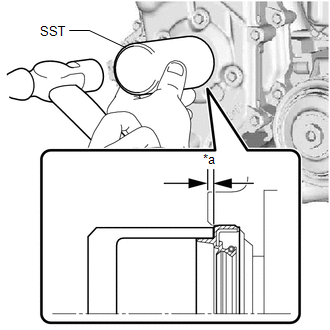

| (b) Utilice la SST y un martillo para introducir el sello de aceite de la tapa de la cadena de distribución. SST: 09223-00010 Profundidad estándar: 0 a 2 mm (0 a 0.0787 pulg.) (desde el borde del conjunto de la tapa del engranaje de distribución No. 2) AVISO: No golpee el sello de aceite de la tapa de la cadena de distribución en ángulo. |
|
2. INSTALE EL CONJUNTO DE LA POLEA DEL CIGÜEÑAL
Haga clic aquí
3. INSTALE LA CORREA TRAPEZOIDAL RANURADA
Haga clic aquí
4. COLOQUE EL CONJUNTO DEL MOTOR CON EL TRANSEJE
Haga clic aquí
