EXTRACCION
PROCEDIMIENTO
1. RECUPERE EL REFRIGERANTE DEL SISTEMA DE REFRIGERACION
Haga clic aqui
2. EXTRAIGA LA ABRAZADERA DE TUBO (para el lado del subconjunto de la manguera de aspiracion)
(a) Para A25A-FKS:

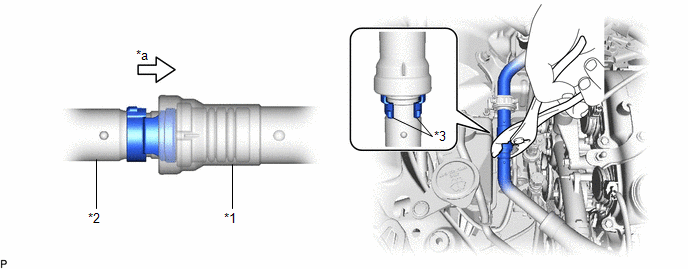

(1) Mientras presiona el extremo del subconjunto de la manguera de aspiracion en el extremo del subconjunto del tubo de aspiracion, utilice alicates para apretar ambos lados de la abrazadera del tubo hasta que se separe.
*1 | Subconjunto del tubo de aspiracion | *2 |
Subconjunto de la manguera de aspiracion |
*3 | Abrazadera del tubo |
- | - |
*a | Presione |
- | - |
AVISO:
(2) Separe el subconjunto de la manguera de aspiracion.
AVISO:
Elimine todo resto de particulas extranas de las piezas de conexion del subconjunto de la manguera de aspiracion y el subconjunto de la tuberia de aspiracion.
(3) Extraiga las 2 juntas toricas del subconjunto de la manguera de aspiracion.
AVISO:
Selle las aberturas de las piezas desconectadas con cinta de vinilo para evitar que penetren humedad y material extrano.
(4) Extraiga la abrazadera de tubo.
(b) Para 2GR-FKS:

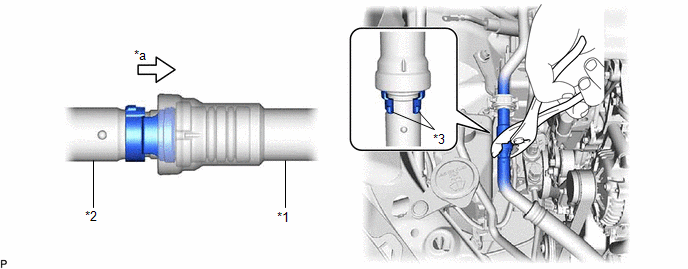

(1) Mientras aprieta el extremo del subconjunto de la manguera de aspiracion en el extremo del conjunto de accesorios y el tubo del aire acondicionado No. 2, apriete ambos lados de la abrazadera de tubo con unos alicates hasta que se rompa.
*1 | Conjunto de accesorios y tubo del aire acondicionado No. 2 |
*2 | Subconjunto de la manguera de aspiracion |
*3 | Abrazadera del tubo |
- | - |
*a | Presione |
- | - |
AVISO:
(2) Separe el subconjunto de la manguera de aspiracion.
AVISO:
Elimine las particulas extranas de las piezas de conexion del subconjunto de la manguera de aspiracion y del conjunto de accesorios y tubo del aire acondicionado No. 2.
(3) Extraiga las 2 juntas toricas del subconjunto de la manguera de aspiracion.
AVISO:
Selle las aberturas de las piezas desconectadas con cinta de vinilo para evitar que penetren humedad y material extrano.
(4) Extraiga la abrazadera de tubo.
3. EXTRAIGA LA ABRAZADERA DEL TUBO (para 2GR-FKS)

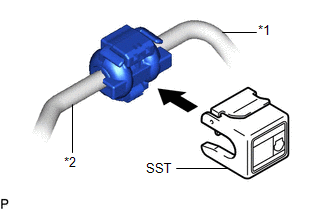

(a) Instale la SST en la abrazadera de tubo como se muestra en la ilustracion. SST: 09870-00025 |
|

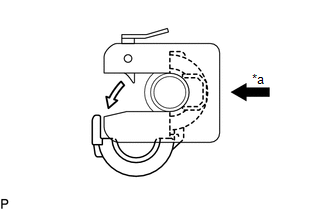

(b) Sujete el tubo del aire acondicionado n° 2 y el conjunto del accesorio, y el tubo del aire acondicionado y el conjunto accesorio con cada mano y empuje STT con los dos pulgares. AVISO: No aplique fuerza excesiva en el tubo del aire acondicionado n° 2 y el conjunto del accesorio, o en el tubo del aire acondicionado y el conjunto accesorio, ya que podrian doblarse. |
|

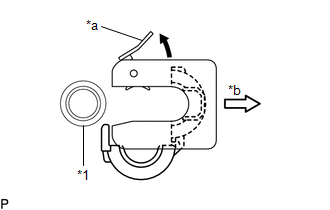

(c) Levante el tope de la SST y extraiga la SST y la abrazadera de tubo y a la vez del tubo del aire acondicionado No. 2 y del conjunto de accesorios. |
|
(d) Extraiga la abrazadera de tubo de la SST.
(e) Desconecte conjunto del tubo y accesorio del aire acondicionado del conjunto del tubo y accesorio del aire acondicionado n° 2.
(f) Extraiga las 2 juntas toricas del tubo del aire acondicionado y el conjunto de accesorios.
AVISO:
Selle las aberturas de las piezas desconectadas con cinta de vinilo para evitar que penetre humedad y particulas extranas.
4. EXTRAIGA LA ABRAZADERA DE TUBO (para el lado del conjunto de accesorios y tubo del aire acondicionado)
Haga clic aqui
