INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. INSTALE EL ESPEJO EXTERIOR (para el tipo A)
(a) Sin sistema de control de punto ciego:

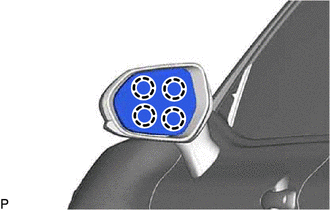

| (1) Enganche los 4 ganchos para colocar el espejo exterior. AVISO: No presione el espejo exterior con demasiada fuerza. Si lo hace, podría romper la superficie del espejo. |
|
(b) Con sistema de control de punto ciego:

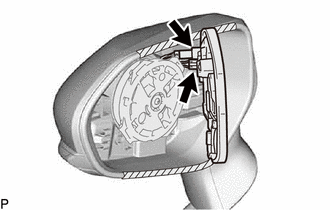

(1) Enganche la abrazadera.
.png) |
Instalar en esta dirección |
(2) Instale el gancho tal y como se muestra en la ilustración.
| (3) Conecte los 2 conectores. |
|
| (4) Enganche los 4 ganchos para colocar el espejo exterior. AVISO: No presione el espejo exterior con demasiada fuerza. Si lo hace, podría romper la superficie del espejo. |
|
2. INSTALE EL ESPEJO EXTERIOR (para el tipo B)
(a) Conecte los 2 conectores.
| (b) Enganche los 4 ganchos para colocar el espejo exterior. AVISO: No presione el espejo exterior con demasiada fuerza. Si lo hace, podría romper la superficie del espejo. |
|
