INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO

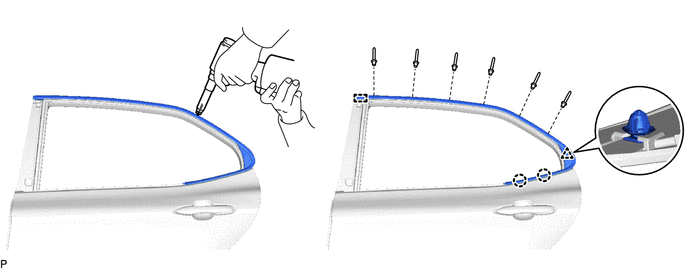

1. COLOQUE EL SUBCONJUNTO DE LA MOLDURA DEL MARCO DE LAS VENTANILLAS TRASERAS
(a) Enganche la guía, las 2 garras y el clip, y coloque el subconjunto de la moldura del marco de la ventanilla trasera en el marco de la puerta.
(b) Con la ayuda de una remachadora neumática o una remachadora manual con una pieza de extremidad, coloque el subconjunto de la moldura superior del marco de las ventanillas traseras con 6 remaches nuevos.
OBSERVACIÓN:
Si el mandril de un remache no se suelta al accionar por primera vez la pistola remachadora, deslícela hacia adelante sobre el mandril y vuelva a accionarla.
AVISO:
|

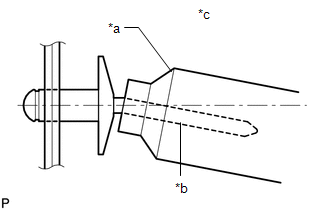

*a |
Remachadora |
|
*b |
Mandril |
|
*c |
Incorrecto |
|

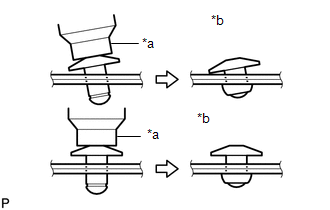

*a |
Remachadora |
|
*b |
Incorrecto |
.png)
|

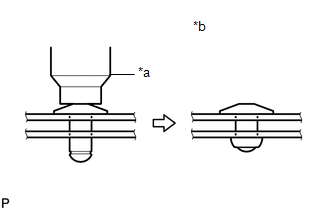

*a |
Remachadora |
|
*b |
Incorrecto |
2. COLOQUE LA MOLDURA DELANTERA DEL MARCO DE LA VENTANILLA DE LA PUERTA TRASERA
OBSERVACIÓN:
Cuando instale una nueva moldura trasera del marco de la ventanilla de la puerta delantera, caliéntela junto con la carrocería del vehículo con una lámpara térmica.
Temperatura de calentamiento|
Elemento | Temperatura |
|---|---|
|
Carrocería del vehículo |
40 a 60 °C (104 a 140 °F) |
|
Rear Door Front Window Frame Moulding |
20 a 30 °C (68 a 86 °F) |

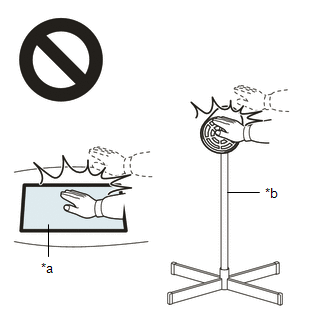

ADVERTENCIA:
.png)
|
*a | Pieza calentada |
|
*b | Lámpara térmica |
AVISO:
No caliente en exceso la carrocería del vehículo ni la moldura delantera del marco de la ventanilla de la puerta trasera.
(a) Limpie la superficie de la carrocería.
(1) Caliente la superficie de la carrocería del vehículo con una lámpara térmica.
(2) Retire la cinta adhesiva de doble cara de la carrocería del vehículo.
(3) Elimine cualquier residuo de la cinta adhesiva con un limpiador.

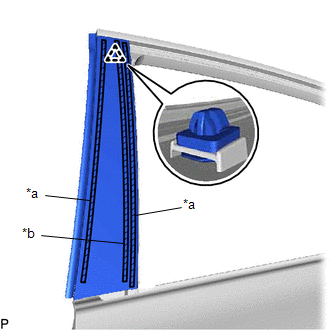

(b) Coloque una nueva la moldura delantera del marco de la ventanilla de la puerta trasera.
(1) Caliente con una lámpara térmica la carrocería y la moldura trasera del marco de la ventanilla de la puerta delantera.
(2) Extraiga el papel protector de la moldura trasera del marco de la ventanilla de la puerta delantera.
OBSERVACIÓN:
Cuando quite el papel protector, mantenga la superficie adhesiva libre de partículas extrañas.
| (3) Enganche el clip y coloque la cinta adhesiva de doble cara y esponja de calafateo para colocar la moldura delantera del marco de la ventanilla trasera. OBSERVACIÓN: Presione firmemente la moldura trasera del marco de la ventanilla de la puerta delantera para colocarla. |
|
3. CONECTE LA BANDA PROTECTORA DE LA PUERTA TRASERA
(a) Enganche los 2 clips y conecte la banda protectora de la puerta trasera.
4. COLOQUE EL CONJUNTO DE LA MOLDURA DE LA CORREA DE LA PUERTA TRASERA
Haga clic aquí .gif)
