INSTALACIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
OBSERVACIÓN:
Ajuste de referencia (Objetivo del triángulo):
Haga clic aquí
Ajuste de referencia (objetivo de la superficie plana):
Haga clic aquí
Ajuste de conducción:
Haga clic aquí
Haga clic aquí
PROCEDIMIENTO
1. COLOQUE EL CONJUNTO DEL PARACHOQUES DELANTERO

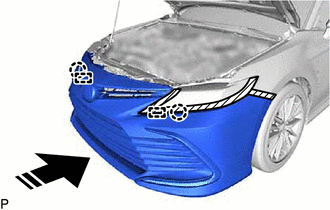

(a) Mueva el conjunto del parachoques delantero en la posición y enganche las 2 guías y las 2 garras como se muestra en la ilustración.
Coloque en esta dirección |
(b) Coloque los 4 pernos.
Torque:
7.5 N·m {76 kgf·cm, 66 in·lbf}
(c) Coloque los 2 clips.
(d) Con sistema de asistencia al freno de estacionamiento:
(1) Conecte el conector.
(e) Con sistema anticolisión:
(1) Conecte el conector.

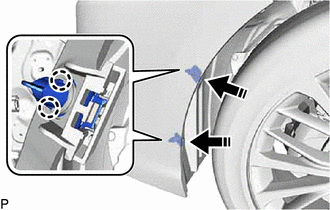

(f) Enganche las 3 garras como se muestra en la ilustración.
OBSERVACIÓN:
Lleve a cabo los mismos procedimientos para los lados izquierdo y derecho.
Coloque en esta dirección |
(g) Coloque los 8 tornillos.
(h) Coloque el clip.
OBSERVACIÓN:
Lleve a cabo los mismos procedimientos para los lados izquierdo y derecho.

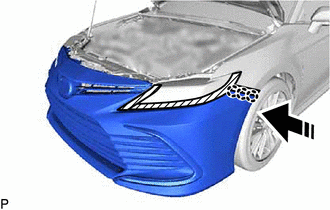

(i) Enganche las 4 garras para colocar los 2 clips de sujeción del pasador como se muestra en la ilustración.
Coloque en esta dirección |
OBSERVACIÓN:
Lleve a cabo los mismos procedimientos para los lados izquierdo y derecho.
(j) Coloque el conjunto del parachoques delantero.
2. COLOQUE EL SELLO DEL CONDUCTO DE ADMISIÓN DE AIRE FRÍO

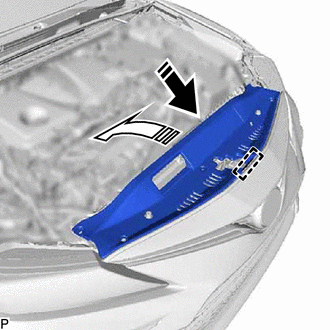

(a) Enganche la guía, tal como se muestra en la ilustración.
Instalar en esta dirección (1) | |
Inserte en esta dirección (2) |
(b) Coloque el sello del conducto de admisión de aire frío con los 5 clips.
3. REALICE LA CALIBRACIÓN (con sistema de supervisión de vista panorámica)
Haga clic aquí
4. AJUSTE LA DIRECCIÓN DE LAS LUCES DE LOS FAROS
OBSERVACIÓN:
Este procedimiento solo debe realizarse cuando sea necesaria la sustitución del refuerzo del parachoques delantero.
Haga clic aquí
