Manual de réparation,
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
Cuando coloque la placa de identificación o el emblema de la puerta del compartimiento de equipajes, caliente el panel de la puerta del compartimiento de equipajes y las placas de identificación con una lámpara térmica.
Temperatura de calentamiento|
Elemento | Temperatura |
|---|---|
|
Panel de la puerta del compartimiento para equipaje |
40 a 60 °C (104 a 140 °F) |
|
Placa de identificación o emblema de la puerta del compartimiento de equipajes |
20 a 30 °C (68 a 86 °F) |

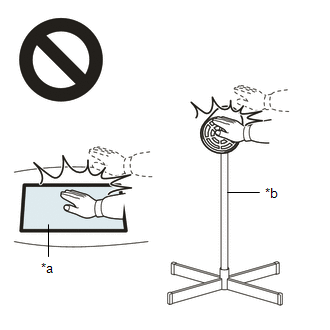

ADVERTENCIA:
.png)
|
*a | Pieza calentada |
|
*b | Lámpara térmica |
AVISO:
No caliente el panel de la puerta del compartimiento de equipajes, las placas de identificación o el emblema de la puerta del compartimiento de equipajes en exceso.
PROCEDIMIENTO
1. COLOQUE LA PLACA DE IDENTIFICACIÓN DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES NO. 2
(a) Limpie la superficie del panel de la puerta del compartimiento de equipajes.
(1) Caliente la superficie del panel de la puerta del compartimiento de equipajes con una lámpara térmica.
(2) Extraiga cualquier resto de cinta adhesiva de doble cara del panel de la puerta del compartimiento de equipajes.
(3) Elimine cualquier residuo de la cinta adhesiva con un limpiador.
(b) Con una lámpara térmica, caliente el panel de la puerta del compartimiento de equipajes y una placa de identificación de la puerta del compartimiento de equipajes No. 2 nueva.
(c) Extraiga el papel protector de la placa de identificación de la puerta del compartimiento de equipajes No. 2.
OBSERVACIÓN:
Cuando quite el papel protector, mantenga la superficie adhesiva libre de partículas extrañas.

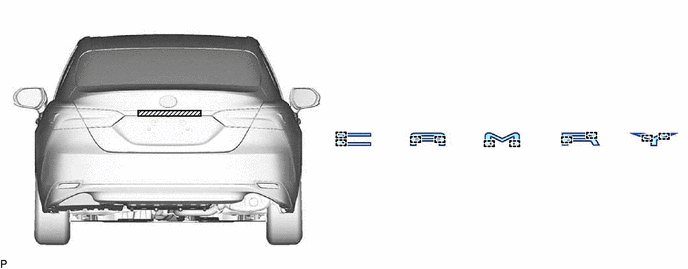

(d) Enganche los 10 pasadores y coloque la placa de identificación de la puerta del compartimiento de equipajes No. 2 como se muestra en la ilustración.
OBSERVACIÓN:
Presione firmemente la placa de identificación de la puerta del compartimiento de equipajes No. 2 para colocarla.
2. COLOQUE EL EMBLEMA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
(a) Limpie la superficie del panel de la puerta del compartimiento de equipajes.
(1) Caliente la superficie del panel de la puerta del compartimiento de equipajes con una lámpara térmica.
(2) Extraiga cualquier resto de cinta adhesiva de doble cara del panel de la puerta del compartimiento de equipajes.
(3) Elimine cualquier residuo de la cinta adhesiva con un limpiador.
(b) Con una lámpara térmica, caliente el panel de la puerta del compartimiento de equipajes y un emblema de la puerta del compartimiento de equipajes nueva.
(c) Extraiga el papel protector del emblema de la puerta del compartimiento de equipajes.
OBSERVACIÓN:
Cuando quite el papel protector, mantenga la superficie adhesiva libre de partículas extrañas.

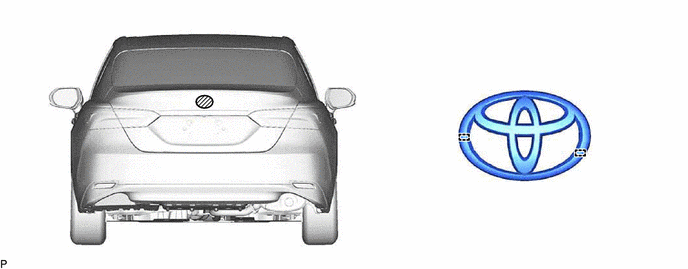

(d) Enganche los 2 pasadores y coloque el emblema de la puerta del compartimiento de equipajes como se muestra en la ilustración.
OBSERVACIÓN:
Presione con firmeza el emblema de la puerta del compartimiento de equipajes para colocarlo.
3. COLOQUE LA PLACA DE LA PUERTA DEL COMPARTIMENTO DE EQUIPAJES NO. 3
(a) Limpie la superficie del panel de la puerta del compartimiento de equipajes.
(1) Caliente la superficie del panel de la puerta del compartimiento de equipajes con una lámpara térmica.
(2) Extraiga cualquier resto de cinta adhesiva de doble cara del panel de la puerta del compartimiento de equipajes.
(3) Elimine cualquier residuo de la cinta adhesiva con un limpiador.
(b) Con una lámpara térmica, caliente el panel de la puerta del compartimiento de equipajes y una placa de la puerta del compartimiento de equipajes No. 3 nueva.
(c) Extraiga el papel protector de la placa de la puerta del compartimiento de equipajes No. 3.
OBSERVACIÓN:
Cuando quite el papel protector, mantenga la superficie adhesiva libre de partículas extrañas.
(d) Coloque la placa de la puerta del compartimiento de equipajes No. 3 como se muestra en la ilustración.

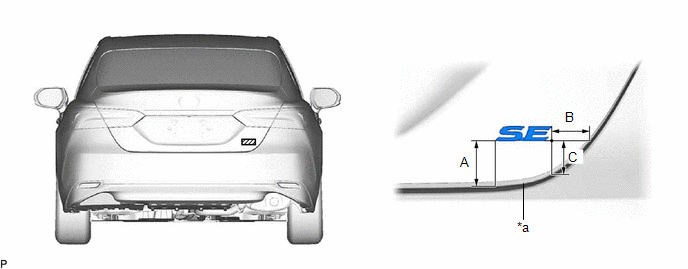

Para la placa SE:
|
*a | Perfil del panel de la puerta del compartimiento de equipajes |
- | - |
Medición estándar:
|
Área | Medida |
Medida | Medición |
|---|---|---|---|
|
A | 48.7 mm (1.92 pulg.) |
B | 42.9 mm (1.69 pulg.) |
|
C | 35.1 mm (1.38 pulg.) |
- | - |
OBSERVACIÓN:
Presione firmemente la placa de la puerta del compartimiento de equipajes No. 3 para colocarla.
Para la placa LE:
|
*a | Perfil del panel de la puerta del compartimiento de equipajes |
- | - |
Medición estándar:
|
Área | Medida |
Medida | Medición |
|---|---|---|---|
|
A | 48.8 mm (1.92 pulg.) |
B | 43.1 mm (1.70 pulg.) |
|
C | 35.3 mm (1.39 pulg.) |
- | - |
OBSERVACIÓN:
Presione firmemente la placa de la puerta del compartimiento de equipajes No. 3 para colocarla.

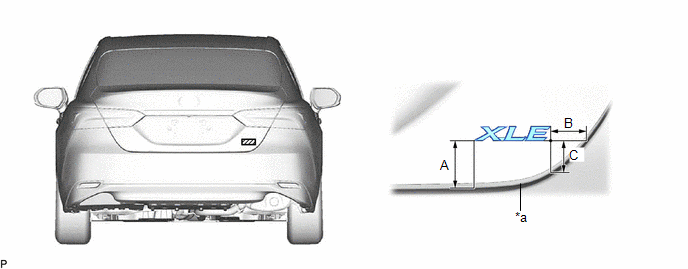

Para la placa XLE:
|
*a | Perfil del panel de la puerta del compartimiento de equipajes |
- | - |
Medición estándar:
|
Área | Medida |
Medida | Medición |
|---|---|---|---|
|
A | 49.9 mm (1.96 pulg.) |
B | 37.6 mm (1.48 pulg.) |
|
C | 32.1 mm (1.26 pulg.) |
- | - |
OBSERVACIÓN:
Presione firmemente la placa de la puerta del compartimiento de equipajes No. 3 para colocarla.

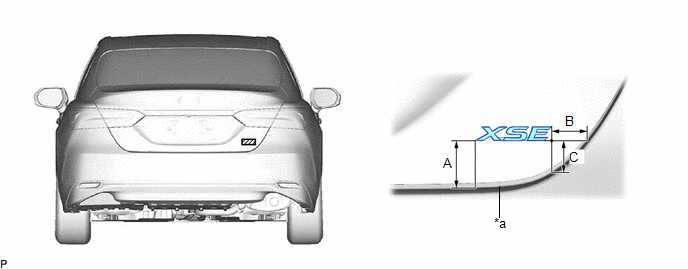

Para la placa XSE:
|
*a | Perfil del panel de la puerta del compartimiento de equipajes |
- | - |
Medición estándar:
|
Área | Medida |
Medida | Medición |
|---|---|---|---|
|
A | 49.6 mm (1.95 pulg.) |
B | 37.2 mm (1.46 pulg.) |
|
C | 31.8 mm (1.25 pulg.) |
- | - |
OBSERVACIÓN:
Presione firmemente la placa de la puerta del compartimiento de equipajes No. 3 para colocarla.
Para TRD:
|
*a | Perfil del panel de la puerta del compartimiento de equipajes |
- | - |
Medición estándar:
|
Área | Medida |
Medida | Medición |
|---|---|---|---|
|
A | 71.5 mm (2.81 pulg.) |
B | 51.2 mm (2.02 pulg.) |
|
C | 44.2 mm (1.74 pulg.) |
- | - |
OBSERVACIÓN:
Presione firmemente la placa de la puerta del compartimiento de equipajes No. 3 para colocarla.
4. COLOQUE LA PLACA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES NO. 4 (para AWD)
(a) Limpie la superficie del panel de la puerta del compartimiento de equipajes.
(1) Caliente la superficie del panel de la puerta del compartimiento de equipajes con una lámpara térmica.
(2) Extraiga cualquier resto de cinta adhesiva de doble cara del panel de la puerta del compartimiento de equipajes.
(3) Elimine cualquier residuo de la cinta adhesiva con un limpiador.
(b) Con una lámpara térmica, caliente el panel de la puerta del compartimiento de equipajes y una placa de la puerta del compartimiento de equipajes No. 4 nueva.
(c) Quite el papel protector de la placa de la puerta del compartimiento de equipajes No. 4.
OBSERVACIÓN:
Cuando quite el papel protector, mantenga la superficie adhesiva libre de partículas extrañas.

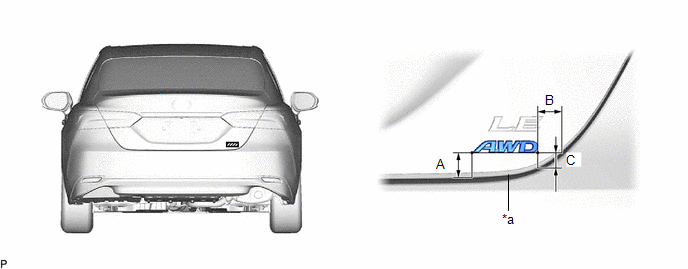

(d) Coloque la placa no. 4 de la puerta del compartimiento para equipaje como se indica en la ilustración.
|
*a | Perfil del panel de la puerta del compartimiento de equipajes |
- | - |
Medición estándar:
|
Área | Medida |
Medida | Medición |
|---|---|---|---|
|
A | 26.0 mm (1.02 pulg.) |
B | 19.9 mm (0.783 pulg.) |
|
C | 12.6 mm (0.496 pulg.) |
- | - |
OBSERVACIÓN:
Presione firmemente la placa de la puerta del compartimiento de equipajes No. 4 para colocarla.
