1. INSTALE EL CONJUNTO DE BLOQUEO DE LA TAPA DEL DEPÓSITO DE COMBUSTIBLE CON MOTOR
(a) Aplique grasa multiusos en las piezas deslizantes del conjunto de bloqueo de la tapa del depósito de combustible con motor.
(b) Conecte el conector.
(c) Enganche el gancho para instalar el conjunto de bloqueo de la tapa del depósito de combustible con motor.
(d) Enganche la abrazadera.
2. INSTALE EL RETÉN DE BLOQUEO DE LA TAPA DE APERTURA DEL DEPÓSITO DE COMBUSTIBLE

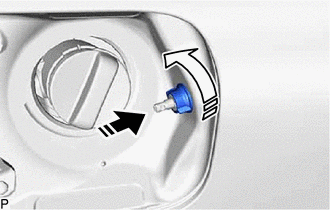

(a) Instale el retén de bloqueo de la tapa de apertura del depósito de combustible tal como indican las flechas, en el orden que se muestra en la ilustración.
.png) |
Instale en esta dirección (1) |
.png) |
Gire en esta dirección (2) |
3. INSTALE LA CUBIERTA INTERIOR IZQUIERDA DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aquí .gif)
4. INSTALE LA PLACA DE ACABADO DEL PISO TRASERO
Haga clic aquí
5. INSTALE EL GANCHO DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES NO. 1
Haga clic aquí
6. COLOQUE LA BANDEJA DE LA CUBIERTA DE LA RUEDA DE REPUESTO
Haga clic aquí
7. COLOQUE EL CONJUNTO DE LA CUBIERTA DE LA RUEDA DE REPUESTO
Haga clic aquí
