INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DE BLOQUEO DE LA TAPA DEL DEPÓSITO DE COMBUSTIBLE CON MOTOR
(a) Compruebe el funcionamiento del conjunto de bloqueo de la tapa del depósito de combustible con motor (funcionamiento del motor).
(1) Aplique tensión de la batería al conector del conjunto de la cerradura de la tapa del depósito de combustible con motor y compruebe el funcionamiento del conjunto de la cerradura de la tapa del depósito de combustible con motor.
|

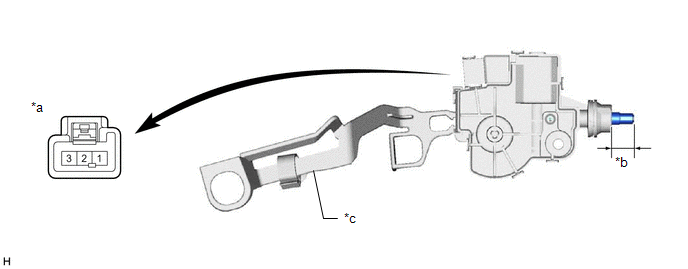

*a | Componente sin mazo de cables conectado (Conjunto de bloqueo de la tapa del depósito de combustible con motor) |
*b | Carrera del eje |
|
*c | Palanca |
- | - |
OK:
|
Conexión de la batería | Condición especificada |
|---|---|
|
Terminal positivo de la batería (+) → Terminal 1 Terminal negativo de la batería (-) → Terminal 2 |
El eje no está extendido |
Si el resultado no es el especificado, sustituya el conjunto de bloqueo de la tapa del depósito de combustible con motor.
(b) Mida la carrera del eje.
Estándar:
|
Área | Condición |
Condición especificada |
|---|---|---|
|
Carrera del eje | Palanca accionada |
16.05 mm (0.632 pulg.) |
Si el resultado no es el especificado, sustituya el conjunto de bloqueo de la tapa del depósito de combustible con motor.
