INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

Tras colocar el conjunto del soporte de la puerta del compartimiento de equipajes, abra y cierre con la mano la puerta del compartimiento de equipajes. Asegúrese de que la puerta del compartimiento de equipajes pueda abrirse y cerrarse de forma suave.

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL SOPORTE DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

AVISO:

• Evite tocar el vástago del pistón en la medida de lo posible para evitar que se adhiera material extraño. Mantenga sujeto el cilindro durante el mantenimiento.
• No lleve puestos guantes de algodón ni de otro material parecido cuando manipule el vástago del pistón. Es posible que se adhieran fibras en el vástago y se produzcan fugas de gas.
• Para evitar la deformación del vástago del pistón, no aplique cargas horizontales en el conjunto de soporte de la puerta del compartimiento de equipajes.

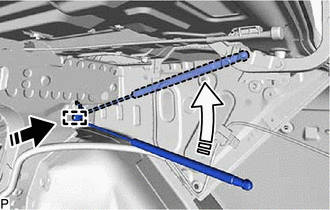

(a) Enganche la guía en la dirección indicada por las flechas en el orden que se muestra en la ilustración.

	Instale en esta dirección (1)
	Instale en esta dirección (2)

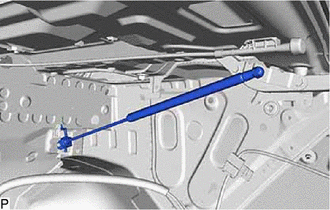

(b) Enganche la junta esférica para instalar el conjunto del soporte de la puerta del compartimiento de equipajes. AVISO: Instale el conjunto del soporte de la puerta del compartimiento de equipajes mientras sujeta dicha puerta con la mano.

(c) Compruebe si la junta esférica está bien enganchada y que el conjunto del soporte de la puerta del compartimiento de equipajes no se pueda extraer.

2. COLOQUE EL CASQUILLO SUPERIOR DEL DISPOSITIVO DE BLOQUEO DE LA PUERTA DEL MALETERO

(a) Enganche las 2 garras para colocar el casquillo superior del dispositivo de bloqueo de la puerta del maletero.

OBSERVACIÓN:

Realice el mismo procedimiento para los lados izquierdo y derecho.

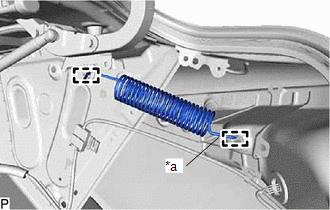

3. COLOQUE EL MUELLE DEL PUNTAL DE LA PUERTA DEL MALETERO

(a) Enganche las 2 guías para colocar el muelle del puntal de la puerta del maletero. AVISO: Asegúrese de que la marca de alineación (azul) esté en lado interior trasero. OBSERVACIÓN: Realice el mismo procedimiento para los lados izquierdo y derecho.

*a Excepto TRD: Marca de alineación (azul) Para TRD: Marca de alineación (roja)

4. COLOQUE LA CUBIERTA INTERIOR IZQUIERDA DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES

(a) Enganche cada fijador para colocar la cubierta interior izquierda de la guarnición del compartimiento de equipajes.

(b) Coloque los 2 clips.

5. COLOQUE LA CUBIERTA INTERIOR DERECHA DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES

(a) Enganche cada fijador para colocar la cubierta interior derecha de la guarnición del compartimiento de equipajes.

(b) Coloque los 2 clips.

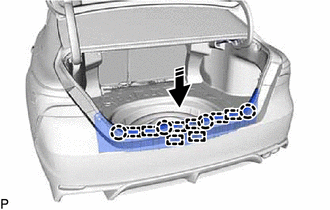

6. COLOQUE LA PLACA DE ACABADO DEL PISO TRASERO

(a) Enganche los 4 ganchos y las 8 guías para colocar la placa de acabado del piso trasero de la manera indicada en la ilustración.

Instalar en esta dirección

(b) Coloque los 4 clips.

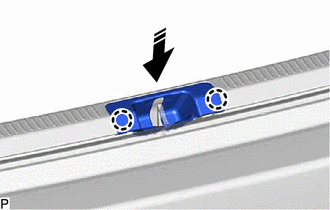

7. COLOQUE LA CUBIERTA DEL PERCUTOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

(a) Enganche los 2 ganchos e instale el percutor de la puerta del compartimiento de equipajes como se muestra en la ilustración.

Instalar en esta dirección

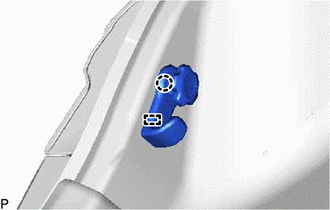

8. INSTALE EL GANCHO DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES NO. 1

(a) Enganche la guía y la garra para colocar el gancho de la guarnición del compartimiento de equipajes No. 1. OBSERVACIÓN: Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.

9. INSTALE LA BANDEJA DE LA CUBIERTA DE LA RUEDA DE REPUESTO

(a) Instale la bandeja de la cubierta de la rueda de repuesto.

10. INSTALE EL CONJUNTO DE LA CUBIERTA DE LA RUEDA DE REPUESTO

(a) Instale el conjunto de la cubierta de la rueda de repuesto.
