INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL PEDAL DEL FRENO DE ESTACIONAMIENTO

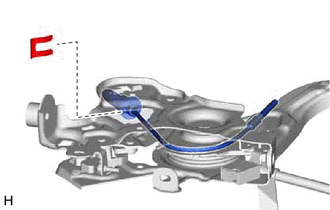

(a) Conecte el conjunto del cable del freno de estacionamiento No. 1 al conjunto del pedal de dicho freno.

(b) Coloque un clip nuevo en el conjunto del cable del freno de estacionamiento No. 1.

(c) Instale provisionalmente la tuerca de ajuste del cable No. 1 en el conjunto del cable del freno de estacionamiento No. 1.

AVISO:

Si se ha extraído la tuerca de ajuste del cable No. 1 del conjunto del cable del freno de estacionamiento No. 1, sustituya la tuerca de ajuste del cable No. 1 por una nueva.

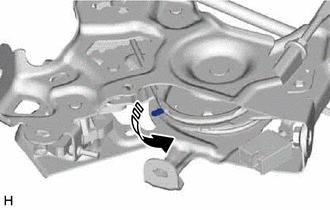

(d) Curve la garra del conjunto del pedal del freno de estacionamiento.

2. CONECTE EL CONJUNTO DEL PEDAL DEL FRENO DE ESTACIONAMIENTO

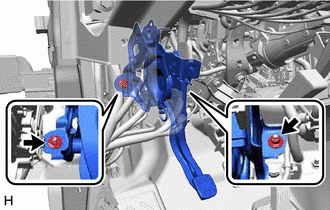

(a) Instale el conjunto del pedal del freno de estacionamiento a la carrocería del vehículo con las 2 tuercas.

Torque:

15.5 N·m {158 kgf·cm, 11 ft·lbf}

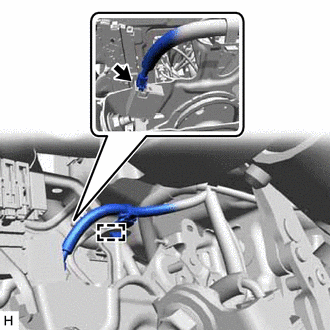

(b) Conecte el conector del interruptor del freno de estacionamiento.

(c) Enganche la abrazadera.

3. INSTALE EL SOPORTE DEL PANEL DE INSTRUMENTOS AL PEDAL

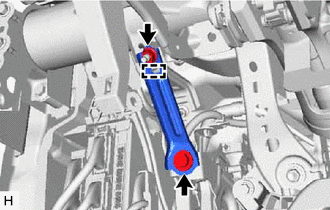

(a) Enganche la guía para instalar el soporte del panel de instrumentos al pedal con el perno y la tuerca.

Torque:

Perno :

15 N·m {153 kgf·cm, 11 ft·lbf}

Tuerca :

18 N·m {184 kgf·cm, 13 ft·lbf}

4. INSTALE EL SUBCONJUNTO DEL SOPORTE DEL PANEL DE INSTRUMENTOS AL CUBRETABLEROS NO. 3

Haga clic aquí

5. COLOQUE EL CONJUNTO INFERIOR DEL AIRBAG DEL PANEL DE INSTRUMENTOS NO. 1

Haga clic aquí

6. COMPRUEBE EL RECORRIDO DEL PEDAL DEL FRENO DE ESTACIONAMIENTO

Haga clic aquí

7. AJUSTE EL RECORRIDO DEL PEDAL DEL FRENO DE ESTACIONAMIENTO

Haga clic aquí

8. INSPECCIONE EL INDICADOR DE ADVERTENCIA DE LOS FRENOS

Haga clic aquí
