Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE LA PASTILLA DEL PEDAL DEL FRENO

(a) Instale la pastilla del pedal del freno en el conjunto del soporte del pedal del freno.

2. INSTALE EL DISPOSITIVO DE AJUSTE DE MONTAJE DEL INTERRUPTOR DE LAS LUCES DE FRENO

(a) Enganche las 2 garras e instale el dispositivo de ajuste de montaje del interruptor de las luces de freno.

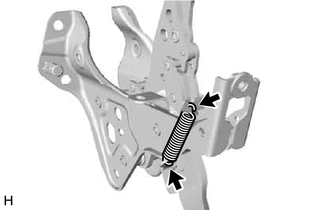

3. INSTALE EL MUELLE DE RETORNO DEL PEDAL DE FRENO

(a) Instale el muelle de retorno del pedal del freno en el conjunto del soporte del pedal del freno.

AVISO:

Sujete la parte inferior del muelle de retorno del pedal del freno en primer lugar, asegúrese de que la parte abierta del gancho esté orientada hacia la parte delantera del vehículo. Sujete la parte superior del muelle de retorno del pedal del freno en segundo lugar, asegúrese de que la parte abierta del gancho esté orientada hacia la parte trasera del vehículo.

4. INSTALE EL CONJUNTO DEL SOPORTE DEL PEDAL DEL FRENO

(a) Empuje el conjunto del servofreno hacia el compartimiento del motor e instale el conjunto del pedal del freno a la vez que evita los espárragos prisioneros del conjunto del servofreno y la base de soporte del servofreno.

AVISO:

(b) Vuelva a colocar el conjunto del servofreno en su posición original.

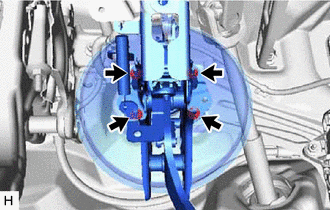

(c) Instale el conjunto del soporte del pedal del freno con 4 tuercas.

Torque:

12.8 N·m {131 kgf·cm, 9 ft·lbf}

(d) Instale el conjunto de soporte del pedal del freno en el conjunto del refuerzo del panel de instrumentos con el perno.

Torque:

15 N·m {153 kgf·cm, 11 ft·lbf}

(e) Enganche la abrazadera para instalar el mazo de cables en el conjunto de soporte del pedal del freno.

5. COLOQUE EL PASADOR DE LA VARILLA DE EMPUJE

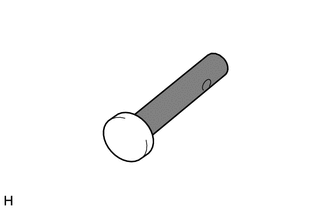

(a) Aplique grasa de glicol a base de jabón de litio al pasador de la varilla de empuje.

Grasa de glicol a base de jabón de litio

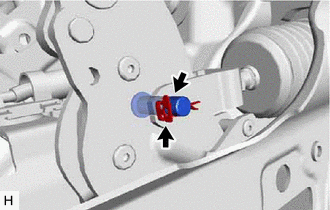

(b) Conecte la horquilla de la varilla de empuje del cilindro maestro del freno al conjunto del soporte del pedal del freno con el pasador de dicha varilla e instale un nuevo clip, tal y como se muestra en la ilustración.

OBSERVACIÓN:

El pasador de la varilla de empuje se puede instalar en cualquier dirección.

6. INSTALE EL CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO

Haga clic aquí

7. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1

Haga clic aquí

8. CONECTE EL LATIGUILLO DEL FRENO

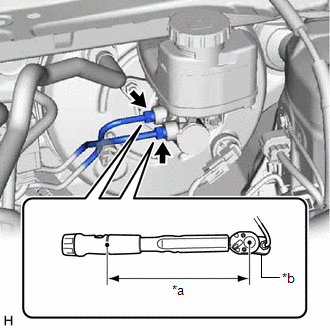

(a) Utilice una llave de tuercas de unión para conectar los 2 latiguillos del freno al subconjunto del cilindro maestro del freno.

Torque:

Par de apriete especificado :

19.5 N·m {199 kgf·cm, 14 ft·lbf}

AVISO:

  • No doble ni dañe los latiguillos del freno.
  • No permita que los latiguillos del freno se retuerzan o interfieran con otras piezas ni con la carrocería del vehículo en la fase de apriete.
  • Evite que las partículas extrañas como suciedad o polvo entren en los latiguillos del freno desde las piezas de conexión.

OBSERVACIÓN:

  • Calcule el valor del par de apriete cuando se cambia de punto de apoyo de la llave dinamométrica.

    Haga clic aquí.

  • Cuando se utiliza una llave para tuercas de unión (longitud del punto de apoyo de 20 mm (0.787 pulg.)) + llave dinamométrica (longitud de punto de apoyo de 162 mm (6.38 pulg.)):

    17.4 N*m (177 kgf*cm, 13 lbf*pi.)

*a

Longitud del punto de apoyo de la llave dinamométrica

*b

Llave de tuercas de unión

9. PURGUE EL SISTEMA DE FRENOS

Haga clic aquí

10. COLOQUE LA BATERÍA

Para A25A-FKS: haga clic aquí

Para 2GR-FKS: haga clic aquí

11. INSPECCIONE Y AJUSTE EL PEDAL DEL FRENO

Haga clic aquí
