INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Hay instalado un pasador de fijación en el nuevo sensor de dirección. No extraiga el pasador de fijación antes de instalar el sensor de dirección en el subconjunto del cable espiral.
PROCEDIMIENTO
1. INSPECCIONE EL SUBCONJUNTO DEL CABLE ESPIRAL
Haga clic aquí
.gif)
2. INSTALE EL SENSOR DE DIRECCIÓN

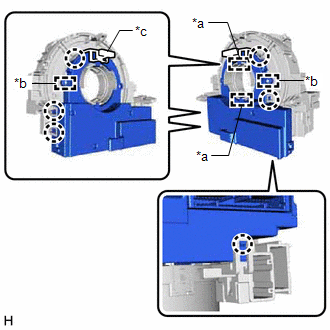

| (a) Alinee los 2 pasadores y las 2 guías, y coloque las 6 garras para instalar el sensor de dirección en el subconjunto del cable espiral. AVISO:
|
|

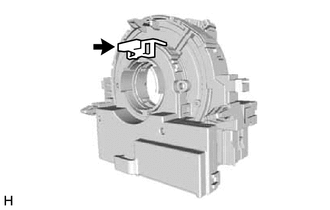

| (b) Extraiga el pasador de fijación del sensor de dirección. |
|
3. INSTALE EL SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR
Haga clic aquí
