Componentes
COMPONENTES

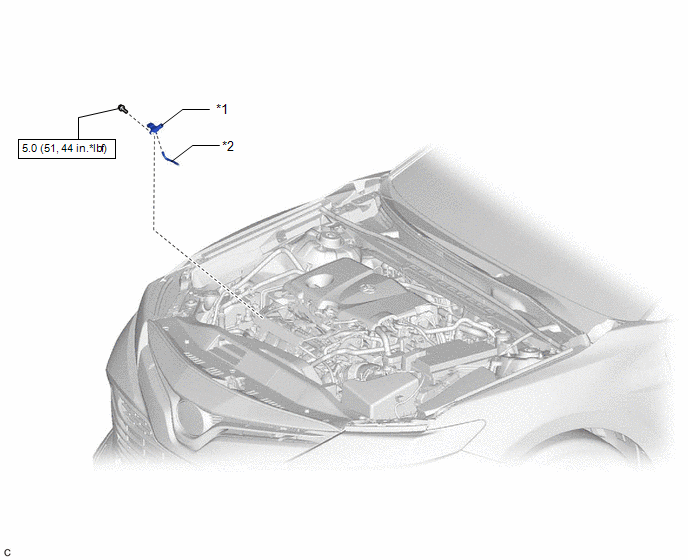

ILUSTRACION
*1 | CONJUNTO DEL SENSOR DE VACIO E.F.I. (SENSOR DE PRESION ABSOLUTA DEL COLECTOR) |
*2 | MANGUERA DE VACIO |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |
Componentes
COMPONENTES
ILUSTRACION
*1 | CONJUNTO DEL SENSOR DE VACIO E.F.I. (SENSOR DE PRESION ABSOLUTA DEL COLECTOR) |
*2 | MANGUERA DE VACIO |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |
ExtracciOn
EXTRACCION
PRECAUCION / AVISO / OBSERVACION
AVISO:
Este procedimiento incluye la extraccion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.
Haga clic aqui
PROCEDIMIENTO

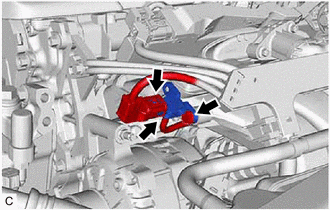

1. EXTRAIGA EL CONJUNTO DEL SENSOR DE VACIO E.F.I. (SENSOR DE PRESION ABSOLUTA DEL COLECTOR)
(a) Desconecte el conector del conjunto de sensor de vacio E.F.I. (sensor de presion absoluta del colector). |
|
(b) Desconecte la manguera de vacio del conjunto de sensor de vacio E.F.I. (sensor de presion absoluta del colector).
(c) Utilice una llave de cubo de 8 mm para extraer el perno y el conjunto del sensor de vacio E.F.I. (sensor de presion absoluta del colector) del colector de admision.
InstalaciOn
INSTALACION
PRECAUCION / AVISO / OBSERVACION
AVISO:
Este procedimiento incluye la instalacion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.
Haga clic aqui
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL SENSOR DE VACIO E.F.I. (SENSOR DE PRESION ABSOLUTA DEL COLECTOR)
(a) Utilice una llave de cubo de 8 mm para instalar el conjunto del sensor de vacio E.F.I. (sensor de presion absoluta del colector) en el colector de admision con el perno.
Torque:
5.0 N·m {51 kgf·cm, 44 in·lbf}
(b) Conecte la manguera de vacio en el conjunto de sensor de vacio E.F.I (sensor de presion absoluta del colector).
(c) Conecte el conector del conjunto de sensor de vacio E.F.I. (sensor de presion absoluta del colector).
ExtracciOn
EXTRACCION
PRECAUCION / AVISO / OBSERVACION
AVISO:
Este procedimiento incluye la extraccion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.
Haga clic aqui
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL SENSOR DE VACIO E.F.I. (SENSOR DE PRESION ABSOLUTA DEL COLECTOR)
(a) Desconecte el conector del conjunto de sensor de vacio E.F.I. (sensor de presion absoluta del colector). |
|
(b) Desconecte la manguera de vacio del conjunto de sensor de vacio E.F.I. (sensor de presion absoluta del colector).
(c) Utilice una llave de cubo de 8 mm para extraer el perno y el conjunto del sensor de vacio E.F.I. (sensor de presion absoluta del colector) del colector de admision.
InstalaciOn
INSTALACION
PRECAUCION / AVISO / OBSERVACION
AVISO:
Este procedimiento incluye la instalacion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.
Haga clic aqui
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL SENSOR DE VACIO E.F.I. (SENSOR DE PRESION ABSOLUTA DEL COLECTOR)
(a) Utilice una llave de cubo de 8 mm para instalar el conjunto del sensor de vacio E.F.I. (sensor de presion absoluta del colector) en el colector de admision con el perno.
Torque:
5.0 N·m {51 kgf·cm, 44 in·lbf}
(b) Conecte la manguera de vacio en el conjunto de sensor de vacio E.F.I (sensor de presion absoluta del colector).
(c) Conecte el conector del conjunto de sensor de vacio E.F.I. (sensor de presion absoluta del colector).
