Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciÓn

INSTALACIÓN

PRECAUCIÓN/AVISO/OBSERVACIÓN

PROCEDIMIENTO

1. INSTALE LA ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED) (sin sistema de llave inteligente)

(a) Enganche la abrazadera.

(b) Conecte el conector de la ECU de pasarela central (ECU de pasarela de red).

(c) Instale el medio de la ECU de pasarela (ECU de pasarela de red) con la tuerca.

Torque:

7.5 N·m {76 kgf·cm, 66 in·lbf}

2. INSTALE LA ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED) (con sistema de llave inteligente)

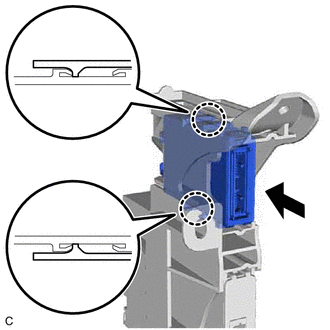

(a) Enganche las 2 garras para instalar la ECU de pasarela central (ECU de pasarela de red). AVISO: Asegúrese de que la ECU de pasarela central (ECU de pasarela de red) está bien instalada.

3. INSTALE LA CAJA DE INTEGRACIÓN DERECHA DE LA ECU (con sistema de llave inteligente)

(a) Instale la caja derecha de integración de la ECU con el perno y la tuerca.

Torque:

Perno :

7.5 N·m {76 kgf·cm, 66 in·lbf}

Tuerca :

5.5 N·m {56 kgf·cm, 49 in·lbf}

(b) Enganche las 2 abrazaderas.

(c) Conecte todos los conectores.

4. INSTALE EL SUBCONJUNTO INFERIOR DEL PANEL DE INSTRUMENTOS

Haga clic aquí

5. INSTALE EL CONJUNTO DEL AIRBAG DEL PANEL DE INSTRUMENTOS INFERIOR NO. 2

Haga clic aquí
