Toyota Camry Manual de reparaciones XV70 (2017-2023): Desmontaje

DESMONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

PROCEDIMIENTO

1. SEPARE LA ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO NO. 2

(a) Fije el eje propulsor en un torno de banco entre placas de aluminio.

AVISO:

No apriete el torno de banco excesivamente.

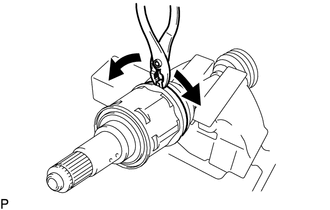

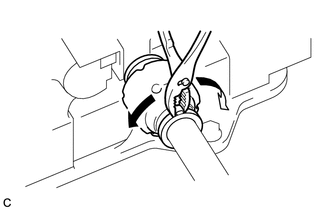

(b) Con unos alicates, separe la abrazadera de la funda de la junta interior del eje delantero No. 2, como se muestra en la ilustración.

2. SEPARE LA ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO

OBSERVACIÓN:

Realice el mismo procedimiento que para la abrazadera de la funda de la junta interior del eje delantero No. 2.

3. SEPARE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO

(a) Separe la funda de la junta interior del eje delantero, del conjunto de la junta interior del eje propulsor delantero.

4. EXTRAIGA EL CONJUNTO DE LA JUNTA INTERIOR DEL EJE PROPULSOR DELANTERO

(a) Quite la grasa usada del conjunto de la junta interior del eje propulsor delantero.

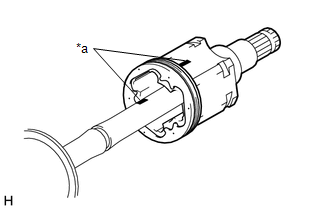

(b) Coloque marcas de correspondencia en el conjunto de la junta interior del eje propulsor delantero y en el conjunto de la junta exterior del eje propulsor delantero.

AVISO:

No haga las marcas con un punzón.

*a

Marca de correspondencia

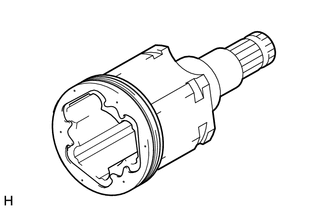

(c) Extraiga el conjunto de la junta interior del conjunto propulsor delantero del eje de la junta exterior del eje delantero.

(d) Fije el eje propulsor en un torno de banco entre placas de aluminio.

AVISO:

No apriete el torno de banco excesivamente.

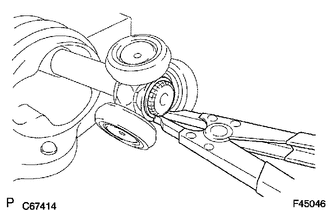

(e) Utilice un expansor de anillos de retención para extraer el anillo de retención del eje del conjunto de la junta exterior del eje propulsor delantero.

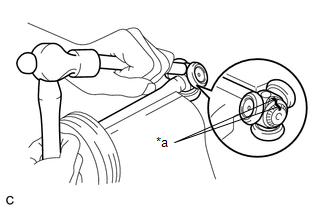

(f) Coloque marcas de correspondencia en el conjunto de la junta exterior del eje propulsor delantero y en la cruceta.

AVISO:

No haga las marcas con un punzón.

*a

Marca de correspondencia

(g) Extraiga la junta trípode del conjunto de la junta exterior del eje propulsor delantero con una barra de latón y un martillo.

AVISO:

(h) Extraiga el ojal de la junta interior del eje delantero del conjunto de la junta interior del eje propulsor delantero.

5. EXTRAIGA LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO

(a) Extraiga la abrazadera de la funda de la junta interior del eje No. 2, la funda de la junta interior del eje delantero y la abrazadera de la funda de la junta interior del eje delantero.

6. EXTRAIGA LA ABRAZADERA DEL AMORTIGUADOR DEL EJE PROPULSOR DELANTERO (para el lado izquierdo)

(a) Fije el eje propulsor en un torno de banco entre placas de aluminio.

AVISO:

No apriete el torno de banco excesivamente.

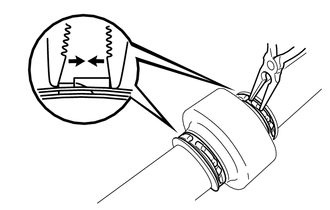

(b) Utilice unos alicates para separar las 2 abrazaderas del amortiguador del eje propulsor delantero.

7. EXTRAIGA LA ABRAZADERA DEL AMORTIGUADOR DEL EJE PROPULSOR DELANTERO (para el lado derecho)

(a) Fije el eje propulsor en un torno de banco entre placas de aluminio.

AVISO:

No apriete el torno de banco excesivamente.

(b) Utilice unos alicates de punta de aguja para separar las 2 abrazaderas del amortiguador del eje propulsor delantero.

8. EXTRAIGA EL AMORTIGUADOR DEL EJE PROPULSOR DELANTERO

(a) Extraiga del conjunto del eje de la junta exterior del eje delantero el amortiguador del eje propulsor delantero y las 2 abrazaderas del amortiguador del propulsor delantero.

9. SEPARE LA ABRAZADERA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO No. 2

(a) Fije el eje propulsor en un torno de banco entre placas de aluminio.

AVISO:

No apriete el torno de banco excesivamente.

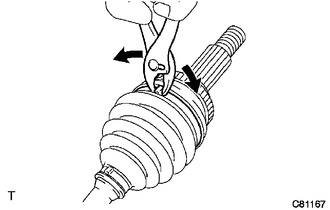

(b) Utilice unos alicates para separar la abrazadera de la funda de la junta exterior del eje delantero No. 2.

10. SEPARE LA ABRAZADERA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO

OBSERVACIÓN:

Realice el mismo procedimiento que para la abrazadera de la funda de la junta exterior del eje delantero No. 2.

11. EXTRAIGA LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO

(a) Extraiga la abrazadera de la funda de la junta exterior del eje delantero, la funda de la junta exterior del eje delantero y la abrazadera de la funda de la junta exterior del eje delantero No. 2 del conjunto del eje de la junta exterior del eje delantero.

(b) Quite la grasa usada de la junta exterior.
