INSTALACIÓN

PROCEDIMIENTO

1. COLOQUE LA CORREA TRAPEZOIDAL RANURADA

OBSERVACIÓN:

Cuando reutilice la correa trapezoidal ranurada, compruebe las nervaduras y la parte trasera de la correa trapezoidal ranurada por si hay desgaste o grietas. Si se observan desgaste o grietas que alcanzan el núcleo (en más de 1 punto), sustituya la correa trapezoidal ranurada.

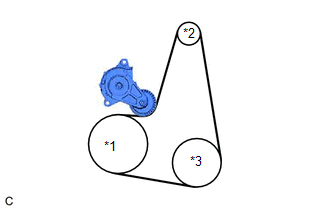

(a) Ajuste la correa trapezoidal ranurada en cada polea como se muestra en la ilustración.

*1

Conjunto de la polea del cigüeñal

*2

Conjunto del generador

*3

Conjunto del compresor con polea

(b) Gire el conjunto del tensor de la correa trapezoidal ranurada hacia la derecha y extraiga la llave hexagonal de 5 mm.

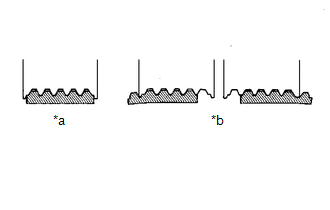

(c) Después de colocar la correa trapezoidal ranurada, compruebe si encaja correctamente en las ranuras dentadas. Compruebe con la mano que la correa trapezoidal ranurada no se haya salido de las ranuras en la parte inferior de la polea.

*a

Correcto

*b

Incorrecto

2. INSTALE EL CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2

Haga clic aquí

3. INSTALE LA CUBIERTA INFERIOR DEL MOTOR No. 1

Haga clic aquí

4. COLOQUE LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA

Haga clic aquí

5. COLOQUE LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA

Haga clic aquí
