INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONECTOR N° 1 DE LA MANGUERA DE VACÍO (para A25A-FKS)

(a) Alinee el conector de la manguera de vacío n° 1 con el conjunto de la bomba de vacío y empálmelos hasta que el conector de la manguera de vacío n° 1 emita un sonido de "clic".

AVISO:

(b) Conecte la manguera de vacío al conector de la manguera de vacío n° 1.

2. INSTALE LA UNIÓN A LA MANGUERA DE LA VÁLVULA DE RETENCIÓN (para A25A-FKS)

(a) Instale los 2 clips en la unión a la manguera de la válvula de retención.

(b) Conecte la unión a la manguera de la válvula de retención en el conector n° 1 de la manguera de vacío y deslice el clip para fijarla.

AVISO:

  • Al conectar la unión a la manguera de la válvula de retención, coloque la marca de pintura hacia arriba.
  • Asegúrese de que las lengüetas del clip queden orientadas hacia la parte trasera del vehículo.

*a

Marca de pintura

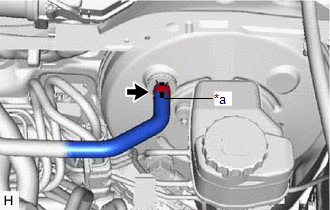

(c) Conecte la manguera de la unión a la válvula de retención al conjunto del servofreno y deslice el clip para fijarla.

AVISO:

  • Al conectar la unión a la manguera de la válvula de retención, coloque la marca de pintura hacia arriba.
  • Asegúrese de que las lengüetas de los clips queden orientadas hacia arriba.

*a

Marca de pintura

3. INSTALE EL TUBO DE AIREACIÓN (para 2GR-FKS)

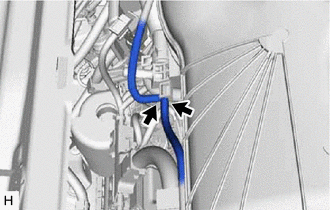

(a) Enganche la abrazadera para instalar la vía de descarga de aire en el conjunto de la cámara de compensación del aire de admisión.

(b) Instale los 2 clips en el tubo de aireación.

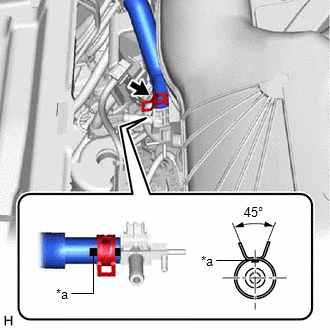

(c) Conecte el tubo de aireación a la vía de aire de descarga y deslice el clip para fijarlo.

AVISO:

  • Asegúrese de colocar la marca de pintura del tubo de aireación tal como se muestra en la ilustración.
  • Asegúrese de que las lengüetas del clip estén alineadas tal como se indica en la ilustración.

*a

Marca de pintura

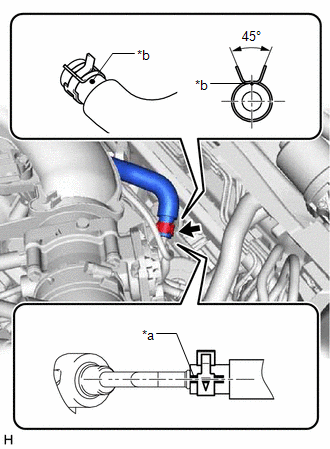

(d) Conecte el tubo de aireación al conjunto de la bomba de vacío y deslice el clip para fijarla.

AVISO:

  • Asegúrese de colocar la marca de pintura del tubo de aireación tal como se muestra en la ilustración.
  • Asegúrese de que las lengüetas del clip estén alineadas tal como se indica en la ilustración.

*a

Marca de pintura

*b

Punto de pintura

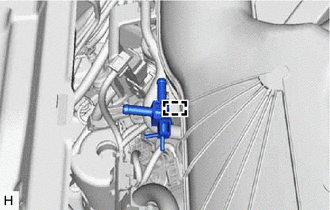

(e) Conecte los 2 conjuntos de la manguera de transmisión de vacío a la vía de descarga de aire.

4. INSTALE LA UNIÓN A LA MANGUERA DE LA VÁLVULA DE RETENCIÓN (para 2GR-FKS)

(a) Instale los 2 clips en la unión a la manguera de la válvula de retención.

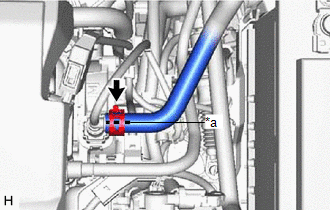

(b) Conecte la unión de la manguera de la válvula de retención a la vía de aire de descarga y deslice el clip para fijarla.

AVISO:

  • Al conectar la unión a la manguera de la válvula de retención, coloque la marca de pintura hacia arriba.
  • Asegúrese de que las lengüetas de los clips queden orientadas hacia arriba.

*a

Marca de pintura

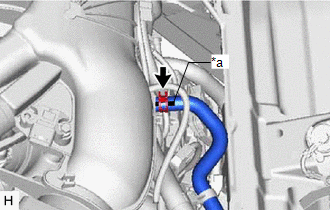

(c) Conecte la manguera de la unión a la válvula de retención al conjunto del servofreno y deslice el clip para fijarla.

AVISO:

  • Al conectar la unión a la manguera de la válvula de retención, coloque la marca de pintura hacia arriba.
  • Asegúrese de que las lengüetas de los clips queden orientadas hacia arriba.

*a

Marca de pintura

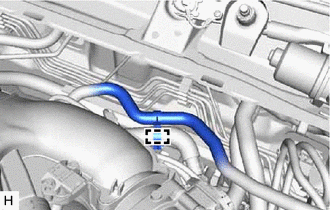

(d) Enganche la abrazadera para instalar la unión en la manguera de la válvula de retención en el tubo de aireación.

5. INSTALE EL SUBCONJUNTO CENTRAL SUPERIOR DEL REFUERZO DE LA SUSPENSIÓN DELANTERA (para 2GR-FKS)

Haga clic aquí

6. INSTALE EL SUBCONJUNTO DE LA REJILLA DE VENTILACIÓN DEL VENTILADOR SUPERIOR DEL CUBRETABLEROS (para 2GR-FKS)

Haga clic aquí
