EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA LA UNIÓN A LA MANGUERA DE LA VÁLVULA DE RETENCIÓN (para A25A-FKS)

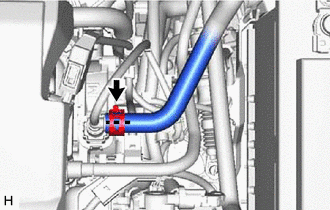

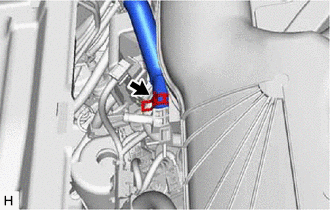

| (a) Deslice el clip y desconecte la manguera de la unión a la válvula de retención del conjunto del servofreno. |
|

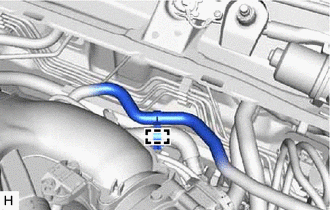

| (b) Deslice el clip y desconecte la manguera de la unión a la válvula de retención del conector de la manguera de vacío n° 1. |
|
(c) Extraiga los 2 clips de la manguera de la unión a la válvula de retención.

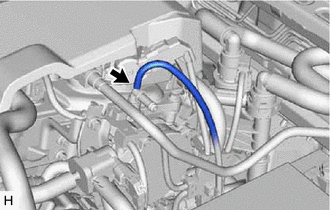

2. EXTRAIGA EL CONECTOR N° 1 DE LA MANGUERA DE VACÍO (para A25A-FKS)

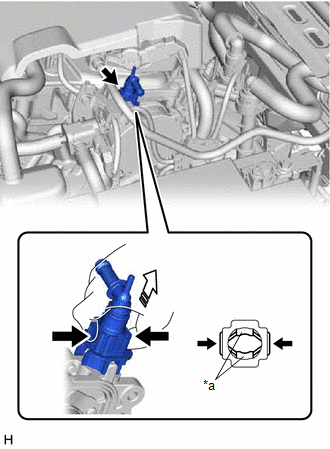

| (a) Desconecte la manguera de vacío del conector de la manguera de vacío n° 1. |
|
(b) Sujete con los dedos el retén del conector de la manguera de vacío n° 1 y, a continuación, tire del conector de la manguera de vacío n° 1 del conjunto de la bomba de vacío.
AVISO:
Asegúrese de extraer el conector de la manguera de vacío n° 1 con la mano.
|
*a | Retén |
.png) |
Sujetar con los dedos |
.png) |
Tirar |
3. EXTRAIGA EL SUBCONJUNTO DE LA REJILLA DE VENTILACIÓN DEL VENTILADOR SUPERIOR DEL CUBRETABLEROS (para 2GR-FKS)
Haga clic aquí .gif)
4. EXTRAIGA EL SUBCONJUNTO CENTRAL SUPERIOR DEL REFUERZO DE LA SUSPENSIÓN DELANTERA (para 2GR-FKS)
Haga clic aquí
5. EXTRAIGA LA UNIÓN A LA MANGUERA DE LA VÁLVULA DE RETENCIÓN (para 2GR-FKS)

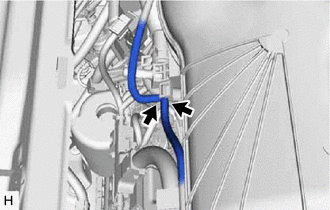

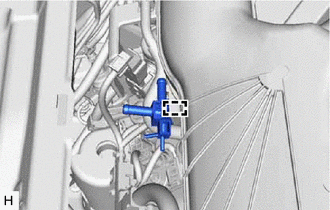

| (a) Desenganche la abrazadera para separar la unión a la manguera de la válvula de retención del tubo de aireación. |
|

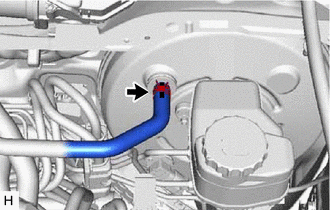

| (b) Deslice el clip y desconecte la manguera de la unión a la válvula de retención del conjunto del servofreno. |
|

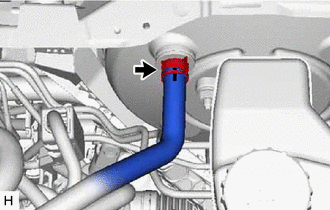

| (c) Deslice el clip y desconecte la manguera de la unión a la válvula de retención de la vía de descarga de aire. |
|
(d) Extraiga los 2 clips de la manguera de la unión a la válvula de retención.
6. EXTRAIGA EL TUBO DE AIREACIÓN (para 2GR-FKS)

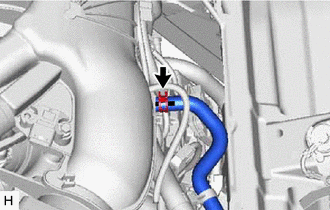

| (a) Desconecte los 2 conjuntos de la manguera de transmisión de vacío de la vía de descarga de aire. |
|

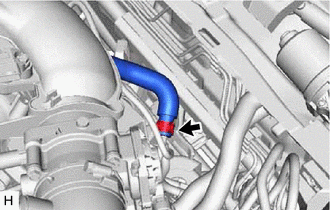

| (b) Deslice el clip y desconecte el tubo de aireación del conjunto de la bomba de vacío. |
|
| (c) Deslice el clip y desconecte el tubo de aireación de la vía de descarga de aire. |
|
(d) Extraiga los 2 clips del tubo de aireación.
| (e) Desenganche la abrazadera para extraer la vía de descarga de aire del conjunto de la cámara de compensación del aire de admisión. |
|
