Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto del bastidor delantero.

Procedimientos necesarios después de extraer, instalar o sustituir piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

*1: Con sistema de llave inteligente

*2: sin sistema de llave inteligente

*3: Cuando se sustituye el ECM por uno nuevo, es necesario reiniciar la memoria.

El terminal de la batería se desconecta o se vuelve a conectar

Realice la calibración a punto cero del sensor de dirección

Sistema de asistencia al seguimiento de carril

Sistema anticolisión

Memorice el punto neutro del ángulo de la dirección.

Sistema de supervisión de asistencia al estacionamiento

Sistema de supervisión de vista panorámica

Sustitución del ECM

Registro del número de identificación del vehículo (VIN)

Se enciende el MIL.

Para A25A-FKS:

Para 2GR-FKS:

Registro del identificador de comunicación de la ECU (sistema del inmovilizador)

Función de arranque del motor

Con sistema de llave inteligente:

Sin sistema de llave inteligente:

  • Sustitución del conjunto del motor
  • La fuga de gas del sistema de escape está reparada

Inspección posterior a la reparación

  • Al ralentí deficiente, etc.
  • Función de arranque del motor, etc.

Para A25A-FKS:

Para 2GR-FKS:

Sustitución del conjunto del transeje automático

  1. Reinicio de la memoria
  2. Introduzca el código de compensación del transeje en el ECM
  3. Realice una prueba en carretera para que el ECM pueda aprender
  • Gran dureza del cambio
  • Deterioro del rendimiento del combustible

para la inicialización de UB80E:

para el registro de UB80E:

para la inicialización de UA80E:

para el registro de UA80E:

Para la inicialización de UB80F:

Para el registro de UB80F:

Sustitución del ECM

(Si es posible, lea el código de compensación del transeje del antiguo ECM)

  1. Reinicio de la memoria*3
  2. Transfiera el código de compensación del transeje
  3. Realice una prueba en carretera para que el ECM pueda aprender

Sustitución del ECM

(Si es imposible, lea el código de compensación del transeje del ECM anterior)

  1. Reinicio de la memoria*3
  2. Reiniciar el código de compensación del transeje
  3. Realice una prueba en carretera para que el ECM pueda aprender

Líquido del transeje automático

Restablecimiento de la estimación de la degradación térmica del ATF

El valor del elemento de la lista de datos "Estimación de la degradación térmica del ATF" no se calculó correctamente.

para UB80E:

Para UA80E:

Para UB80F:

Sustitución del ECM*1

Registro del código (Sistema de Llave inteligente (para función de arranque))

  • Sistema inalámbrico de cierre centralizado de puertas
  • Sistema de llave inteligente (para la función de entrada)
  • Sistema de llave inteligente (para función de arranque)
  • Función de bloqueo de la dirección

Sustitución del ECM*2

Registro del código (sistema inmovilizador (sin sistema de llave inteligente))

  • Sistema inalámbrico de cierre centralizado de puertas
  • Arranque del motor

Ajuste de la alineación de las ruedas delanteras

  • Lleve a cabo el "Reinicio de la memoria"
  • Lleve a cabo la calibración a cero del sensor de aceleración y el almacenamiento de la información del sistema
  • Avería o funcionamiento desactivado del VSC
  • Se emiten los DTC
  • Indicador luminoso de deslizamiento encendido
  • Indicador de advertencia ABS encendido

Con sistema del freno de estacionamiento eléctrico:

Sin sistema del freno de estacionamiento eléctrico:

Suspensión, neumáticos, etc.

(La altura del vehículo cambia debido a la suspensión o a la sustitución de los neumáticos)

Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)

Sistema de supervisión de asistencia al estacionamiento

para la inicialización:

para la calibración:

  • Inicialización del controlador de la cámara de televisión
  • Ajuste el ángulo de dirección
  • Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)

Sistema de supervisión de vista panorámica

para la inicialización:

para la calibración:

Conjunto del engranaje de la servodirección de cremallera y piñón

  • Realice la calibración al punto cero del sensor del par de apriete
  • Escritura del mapa de asistencia
  • Se emiten los DTC
  • El esfuerzo de dirección es diferente cuando se gira el volante a la izquierda y a la derecha
  • Indicador de advertencia EPS encendido

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL MOTOR CON TRANSEJE

Para A25A-FKS: haga clic aquí

Para 2GR-FKS: haga clic aquí

2. EXTRAIGA LA PROTECCIÓN DE DESCARGA DE COMBUSTIBLE (para A25A-FKS)

Haga clic aquí

3. QUITE EL PROTECTOR DE LA BOMBA DE COMBUSTIBLE (para AWD)

Haga clic aquí

4. INSTALE EL SOPORTE DEL MOTOR

Para A25A-FKS: haga clic aquí

Para 2GR-FKS: haga clic aquí

5. EXTRAIGA EL AISLANTE TÉRMICO DEL ENGRANAJE DE DIRECCIÓN (para A25A-FKS)

Haga clic aquí

6. DESCONECTE EL MAZO DE CABLES

Haga clic aquí

7. EXTRAIGA EL CONJUNTO DEL BASTIDOR DELANTERO

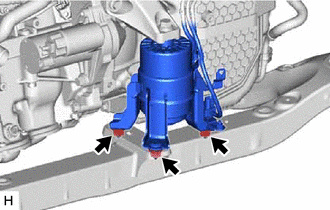

(a) Extraiga las 3 tuercas y separe el aislante de montaje delantero del motor del conjunto del bastidor delantero.

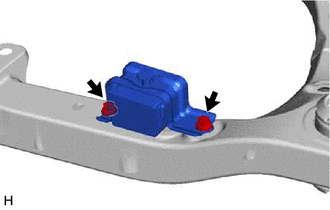

(b) Extraiga las 4 tuercas y separe el aislante de montaje trasero del motor del conjunto del bastidor delantero.

8. EXTRAIGA LA BARRA ESTABILIZADORA DELANTERA CON SOPORTE

Para A25A-FKS: haga clic aquí

Para 2GR-FKS: haga clic aquí

9. EXTRAIGA EL CONJUNTO DEL ENGRANAJE DE LA SERVODIRECCIÓN DE CREMALLERA Y PIÑÓN

Haga clic aquí

10. EXTRAIGA EL SUBCONJUNTO DEL BRAZO INFERIOR IZQUIERDO DE LA SUSPENSIÓN DELANTERA No. 1

(a) Extraiga los 3 pernos, la tuerca y el subconjunto del brazo inferior izquierdo de la suspensión delantera No. 1 del conjunto del bastidor delantero.

AVISO:

No gire la tuerca, ya que tiene un tope propio. Afloje el perno con la tuerca fijada.

(b) Extraiga el tope del casquillo del brazo delantero inferior del subconjunto del brazo inferior de la suspensión delantera No. 1.

11. EXTRAIGA EL SUBCONJUNTO DEL BRAZO INFERIOR DERECHO DE LA SUSPENSIÓN DELANTERA No. 1

OBSERVACIÓN:

Siga el mismo procedimiento que para el lado izquierdo.

12. EXTRAIGA EL SOPORTE DEL TUBO DE ESCAPE NO. 2

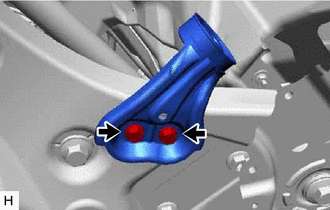

(a) Extraiga los 2 pernos y el soporte del tubo de escape No. 2 del conjunto del bastidor delantero.

13. EXTRAIGA EL AMORTIGUADOR DINÁMICO DEL ELEMENTO DE LA SUSPENSIÓN DELANTERA

(a) Extraiga los 2 pernos y el amortiguador dinámico del elemento de la suspensión delantera del conjunto del bastidor delantero.

14. EXTRAIGA EL TOPE DELANTERO DE MONTAJE DEL CUERPO DEL ELEMENTO DE LA SUSPENSIÓN DELANTERA

(a) Extraiga los 2 topes de montaje delanteros del cuerpo del elemento de la suspensión delantera del conjunto del bastidor delantero.

15. EXTRAIGA EL TOPE TRASERO DE MONTAJE DEL CUERPO DEL ELEMENTO DE LA SUSPENSIÓN DELANTERA

(a) Extraiga los 2 topes de montaje traseros del cuerpo del elemento de la suspensión delantera del conjunto del bastidor delantero.

16. EXTRAIGA EL ELEMENTO AMORTIGUADOR DELANTERO DE MONTAJE DEL CUERPO DEL ELEMENTO DE LA SUSPENSIÓN DELANTERA (lado izquierdo)

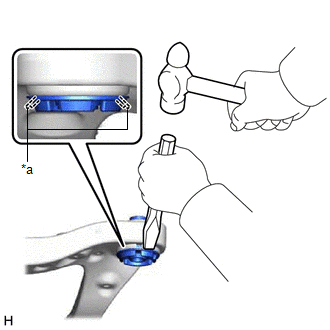

(a) Utilice un cincel y un martillo para doblar la brida del elemento amortiguador delantero de montaje del cuerpo del elemento de la suspensión delantera como se muestra en la ilustración.

*a

Brida

(b) Lubrique las superficies de contacto del elemento amortiguador delantero de montaje del cuerpo del elemento de la suspensión delantera.

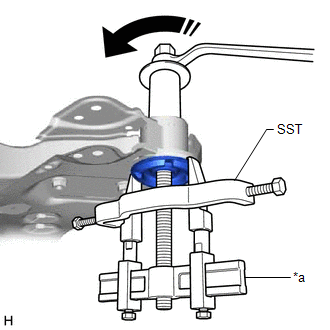

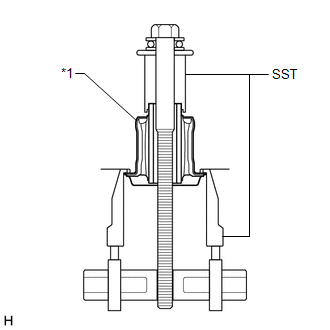

(c) Coloque la SST como se indica en la ilustración.

SST: 09830-10010

09830-01010

09830-01040

09830-01050

SST: 09950-40011

09951-04020

09952-04010

09954-04010

09955-04011

09958-04011

AVISO:

Aplique grasa de molibdeno a las roscas y a la punta del perno central de la SST antes de usarla.

*1

Elemento amortiguador delantero del cuerpo del montaje de la suspensión delantera

(d) Gire el perno central de la SST como se muestra en la ilustración para crear una holgura entre el elemento amortiguador delantero de montaje del cuerpo del elemento de la suspensión delantera y el conjunto del bastidor delantero.

*a

Sujetar

Girar

(e) Mientras aplica lubricante al elemento amortiguador delantero de montaje del cuerpo del elemento de la suspensión delantera a través de la holgura, extraiga gradualmente el elemento amortiguador delantero de montaje del cuerpo del elemento de la suspensión delantera.

AVISO:

17. EXTRAIGA EL ELEMENTO AMORTIGUADOR DELANTERO DE MONTAJE DEL CUERPO DEL ELEMENTO DE LA SUSPENSIÓN DELANTERA (lado derecho)

OBSERVACIÓN:

Siga el mismo procedimiento que para el lado izquierdo.

18. EXTRAIGA EL ELEMENTO AMORTIGUADOR TRASERO IZQUIERDO DEL CUERPO DE MONTAJE DE LA SUSPENSIÓN DELANTERA

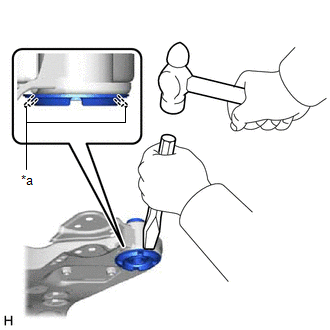

(a) Utilice un cincel y un martillo para doblar la brida del elemento amortiguador trasero izquierdo de montaje del cuerpo del elemento de la suspensión delantera como se muestra en la ilustración.

*a

Brida

(b) Lubrique las superficies de contacto del elemento amortiguador trasero izquierdo de montaje del cuerpo del elemento de la suspensión delantera.

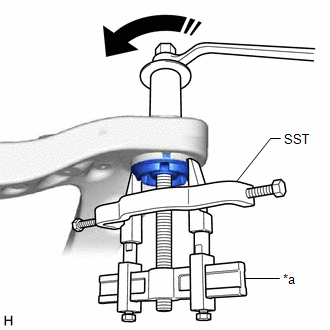

(c) Coloque la SST como se indica en la ilustración.

SST: 09830-10010

09830-01010

09830-01040

09830-01050

SST: 09950-40011

09951-04020

09952-04010

09954-04010

09955-04011

09958-04011

AVISO:

Aplique grasa de molibdeno a las roscas y a la punta del perno central de la SST antes de usarla.

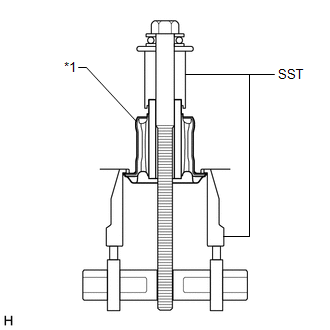

*1

Elemento amortiguador trasero izquierdo de montaje del cuerpo del miembro de la suspensión delantera

(d) Gire el perno central de la SST como se muestra en la ilustración para crear una holgura entre el elemento amortiguador trasero izquierdo de montaje del cuerpo del elemento de la suspensión delantera y el conjunto del bastidor delantero.

*a

Sujetar

Girar

(e) Mientras aplica lubricante al elemento amortiguador trasero de montaje del cuerpo del elemento de suspensión delantero izquierdo a través de la holgura, extraiga gradualmente el elemento amortiguador trasero izquierdo de montaje del cuerpo del elemento de suspensión delantera.

AVISO:

19. EXTRAIGA EL ELEMENTO AMORTIGUADOR TRASERO DE MONTAJE DEL CUERPO DEL ELEMENTO DE LA SUSPENSIÓN DELANTERA

OBSERVACIÓN:

Lleve a cabo el mismo procedimiento que para el elemento amortiguador trasero izquierdo de montaje del cuerpo del elemento de la suspensión delantera.

20. EXTRAIGA EL TAPÓN DEL ORIFICIO

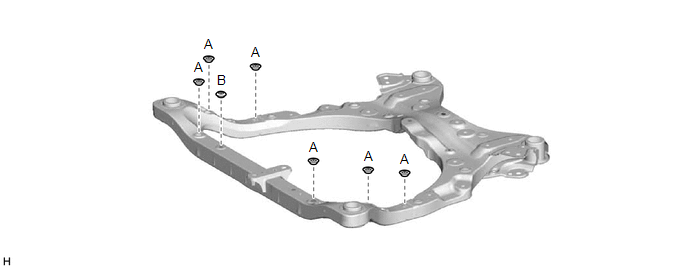

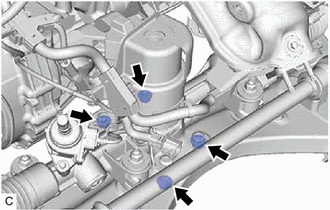

(a) Extraiga los 7 tapones de los orificios del conjunto del bastidor delantero.

OBSERVACIÓN:

El tapón del orificio puede tener 2 formas diferentes.

Componentes
COMPONENTES ILUSTRACIÓN *A para A25A-FKS *B para AWD *1 CONJUNTO DEL BASTIDOR DELANTERO *2 PROTECCIÓN DE DESCARGA DE COMBUSTIBLE *3 AISLANTE TÉRMICO ...

InstalaciÓn
INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL TAPÓN DEL ORIFICIO (a) Coloque los 7 tapones del orificio en el conjunto del bastidor delantero. OBSERVACIÓN: El tapón del orificio puede tener 2 formas ...
