Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

• Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
• El procedimiento que se indica a continuación es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL CUBO Y DEL COJINETE DEL EJE TRASERO

(a) Instale el conjunto del cubo y cojinete del eje trasero y el subconjunto de la cubierta antipolvo del freno de disco trasero en el conjunto del eje propulsor trasero. AVISO: Alinee las marcas de correspondencia en el conjunto del eje propulsor trasero y el conjunto del cojinete y el cubo del eje trasero.

*a Marca de correspondencia

(b) Instale el conjunto del cubo y cojinete del eje trasero y el subconjunto de la cubierta antipolvo del freno de disco trasero en el subconjunto del soporte del eje trasero con los 4 pernos.

Torque:

90 N·m {918 kgf·cm, 66 ft·lbf}

2. COLOQUE EL DISCO TRASERO

Haga clic aquí

3. INSTALE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO

Haga clic aquí

4. COLOQUE PROVISIONALMENTE LA TUERCA DEL EJE AXIAL TRASERO

(a) Limpie las piezas roscadas del conjunto del eje propulsor trasero y una tuerca del eje axial trasero nueva con un disolvente que no deje residuos.

AVISO:

• Asegúrese de realizar este trabajo incluso cuando utilice un nuevo conjunto de eje propulsor trasero.
• Las partes roscadas no deben tener aceite ni cuerpos extraños.

(b) Coloque provisionalmente la tuerca del eje axial trasero con una llave de cubo profundo de 30 mm.

Torque:

216 N·m {2203 kgf·cm, 159 ft·lbf}

AVISO:

Introduzca la tuerca del eje axial trasero después de comprobar si hay holgura o descentramiento en los siguientes pasos.

OBSERVACIÓN:

Mantenga pisado el pedal del freno para evitar que gire el conjunto del eje propulsor trasero.

5. SEPARE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO

Haga clic aquí

6. EXTRAIGA EL DISCO TRASERO

Haga clic aquí

7. COMPRUEBE LA HOLGURA DEL COJINETE DEL CUBO DEL EJE TRASERO

Haga clic aquí

8. INSPECCIONE LA DESCENTRALIZACIÓN DEL CUBO DEL EJE TRASERO

Haga clic aquí

9. INSTALE EL DISCO TRASERO

Haga clic aquí

10. INSTALE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO

Haga clic aquí

11. FIJE LA TUERCA DEL EJE AXIAL TRASERO IZQUIERDO

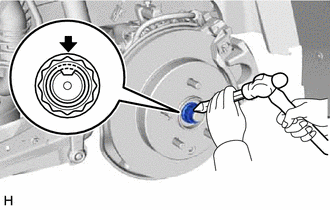

(a) Con un cincel y un martillo, introduzca la tuerca del eje axial trasero.

12. COLOQUE EL SENSOR DE CONTROL DE DERRAPE TRASERO

(a) Instale el sensor de control de derrape trasero en el subconjunto del soporte del eje trasero con el perno.

Torque:

8.5 N·m {87 kgf·cm, 75 in·lbf}

AVISO:

• Mantenga la punta del sensor de control de derrape trasero y el orificio de instalación libres de partículas extrañas.
• Inserte firmemente el cuerpo del sensor de control de derrape trasero en el subconjunto del soporte del eje trasero antes de apretar el perno.
• Después de instalar el sensor de control de derrape trasero en el subconjunto del soporte del eje trasero, asegúrese de que no hay espacio libre entre el puntal del sensor de control de derrape trasero y el subconjunto del soporte del eje trasero. Asegúrese también de que no haya objetos extraños atascados entre las piezas.

13. CONECTE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 2

(a) Conecte el conector del conjunto del cable del freno de estacionamiento No. 2 al conjunto del actuador del freno de estacionamiento.

(b) Conecte el conector del conjunto del cable del freno de estacionamiento No. 2 al sensor de control de derrape trasero.

14. COLOQUE LA RUEDA TRASERA

Haga clic aquí

15. COMPRUEBE LA SEÑAL DEL SENSOR DE VELOCIDAD

Haga clic aquí
