Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA TRASERA

Haga clic aquí

2. EXTRAIGA LA TUERCA DEL EJE AXIAL TRASERO

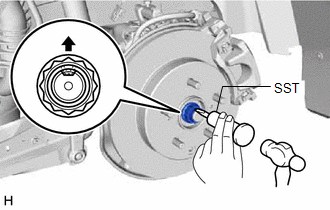

(a) Con la SST y un martillo, desprenda la parte enclavada de la tuerca del eje axial trasero.

SST: 09930-00010

AVISO:

Suelte totalmente la parte enclavada de la tuerca del eje axial trasero para que no se dañen las roscas del conjunto del eje propulsor trasero.

(b) Mantenga accionados los frenos y con una llave de cubo profundo de 30 mm, extraiga la tuerca del eje axial trasero.

3. DESCONECTE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 2

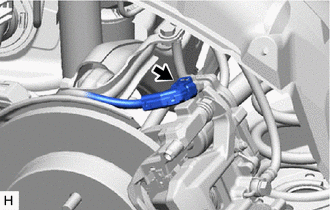

(a) Desconecte el conector del conjunto de cables del freno de estacionamiento No. 2 del conjunto del actuador del freno de estacionamiento.

AVISO:

  • Elimine la suciedad y las partículas extrañas sobre y alrededor del conector del conjunto del cable del freno de estacionamiento n° 2 antes de realizar este paso.
  • No permita que entre agua, aceite o suciedad en el conector del conjunto del cable del freno de estacionamiento No. 2.

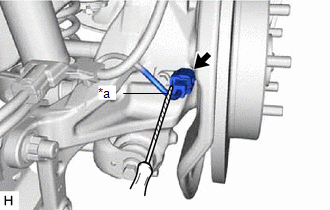

(b) Utilice un destornillador con la punta envuelta con cinta protectora para desconectar el conector del conjunto del cable del freno de estacionamiento No. 2 del sensor de control de derrape trasero.

AVISO:

  • Elimine la suciedad y las partículas extrañas sobre y alrededor del conector del conjunto del cable del freno de estacionamiento No. 2 antes de realizar este paso.
  • No permita que entre agua, aceite o suciedad en el conector del conjunto del cable del freno de estacionamiento No. 2.
  • Procure no dañar el sensor de control de derrape trasero o la cubierta del conector.

*a

Cinta protectora

4. EXTRAIGA EL SENSOR DE CONTROL DE DERRAPE TRASERO

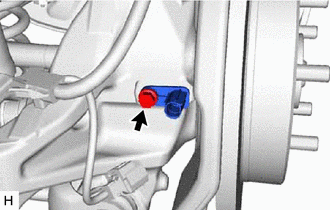

(a) Extraiga el perno y el sensor de control de derrape trasero del subconjunto del soporte del eje trasero.

AVISO:

  • Mantenga la punta del sensor de control de derrape trasero y el orificio de instalación libres de partículas extrañas.
  • No gire ni aplique demasiada fuerza al sensor de control de derrape trasero cuando lo extraiga del subconjunto del soporte del eje trasero. Girar o aplicar fuerza excesiva puede provocar daños en el sensor de control de derrape trasero.

5. SEPARE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO

Haga clic aquí

6. EXTRAIGA EL DISCO TRASERO

Haga clic aquí

7. EXTRAIGA EL CONJUNTO DE CUBO Y COJINETE DEL EJE TRASERO

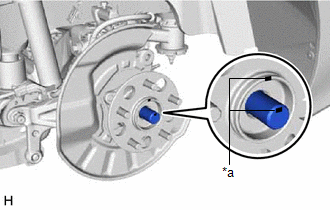

(a) Coloque marcas de correspondencia en el conjunto del eje propulsor trasero y el conjunto del cubo y el cojinete del eje trasero.

*a

Marca de correspondencia

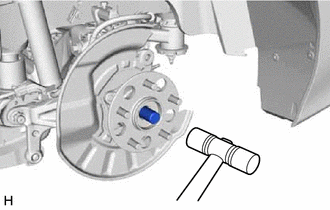

(b) Utilice un martillo de plástico y separe el conjunto del eje propulsor trasero del conjunto del cojinete y cubo del eje trasero.

OBSERVACIÓN:

Si encuentra dificultades para extraer el conjunto del eje propulsor trasero del conjunto del cubo y cojinete del eje trasero, golpee el extremo del conjunto del eje propulsor trasero con una barra de latón y un martillo.

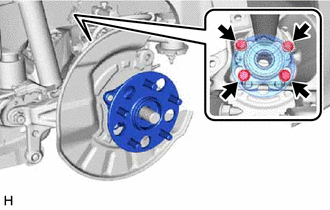

(c) Extraiga los 4 pernos, el conjunto del cubo y cojinete del eje trasero y el subconjunto de la cubierta antipolvo del freno de disco trasero del subconjunto del soporte del eje trasero.
