INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DE LA PALANCA DE CAMBIOS DE LA TRANSMISIÓN

(a) Conecte el conector de la ECU de control del bloqueo del cambio.

(b) Enganche la abrazadera para conectar el mazo de cables en el conjunto del cambio en el piso de la transmisión.

(c) Conecte el conector del interruptor de control de la transmisión.

(d) Enganche la abrazadera para conectar el mazo de cables en el conjunto del cambio en el piso de la transmisión.

(e) Para tipo doble:

(1) Coloque el clip en el conducto No. 1 de la caja de la consola.

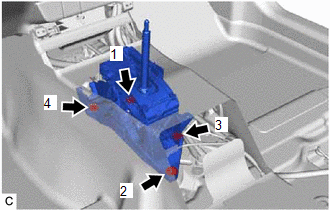

(f) Instale provisionalmente el conjunto de la palanca de cambios de la transmisión en la carrocería del vehículo con los 4 pernos.

(g) Apriete los 4 pernos en el orden indicado en la ilustración.

Torque:

12 N·m {122 kgf·cm, 9 ft·lbf}

2. CONECTE EL CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN

AVISO:

Antes de conectar el conjunto del cable de control de la transmisión, compruebe si la palanca de cambios está en la posición N.

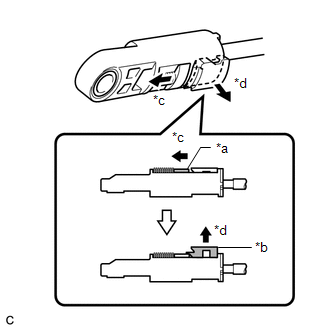

(a) Deslice el dispositivo de deslizamiento del conjunto del cable de control de la transmisión en la dirección indicada por la flecha en la ilustración y saque la pieza de bloqueo.

*a Dispositivo de deslizamiento *b Pieza de bloqueo *c Deslizar *d Tirar

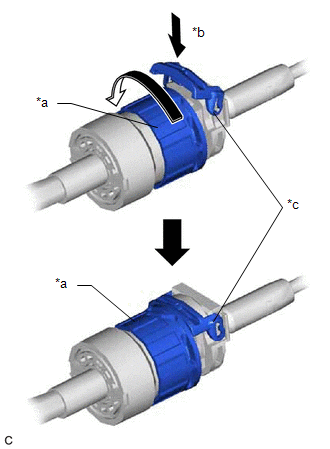

(b) Gire la contratuerca del conjunto del cable de control de la transmisión en el sentido contrario a las agujas del reloj. Mientras sostiene la contratuerca, presione el tope.

*a Contratuerca *b Presione *c Tope

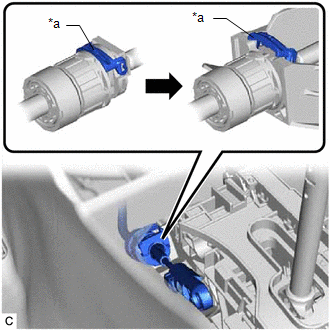

(c) Conecte el conjunto del cable de control de la transmisión en el conjunto del cambio en el piso de la transmisión. AVISO: Tras instalarlo, verifique que la parte exterior del tope esté tal como se muestra en la ilustración.

*a Tope

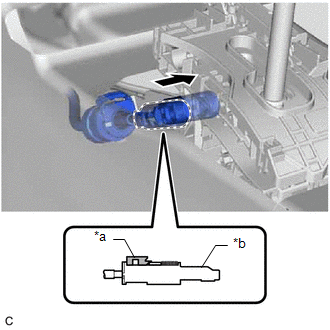

(d) Conecte el conjunto del cable de control de la transmisión en el conjunto del cambio en el piso de la transmisión. AVISO: Compruebe si la pieza de bloqueo se puede sacar. Empuje el extremo del conjunto del cable de control de la transmisión a lo largo de la base del pasador del conjunto de la palanca de la transmisión. Conecte el conjunto del cable de control de la transmisión de forma que la pieza de bloqueo quede orientada hacia el lado del conductor.

*a Pieza de bloqueo *b Caja del dispositivo de ajuste

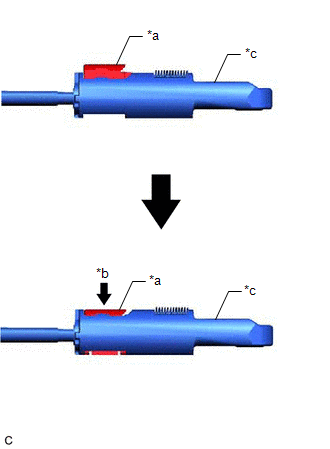

(e) Inserte la pieza de bloqueo en la caja del dispositivo de ajuste.

AVISO:

• Asegúrese de que la palanca de cambios esté en la posición P.
• Empuje con firmeza la pieza de bloqueo hasta enganchar el bloqueo del dispositivo de deslizamiento.

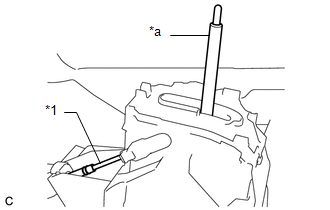

• Cuando presione la pieza de bloqueo de la caja del dispositivo de ajuste para bloquearlo, quite la mano del eje de la palanca.

  *1	Conjunto del cable de control de la transmisión
  *a	Eje de la palanca

• Cuando empuje la pieza de bloqueo de la caja del dispositivo de ajuste para bloquearlo, no mueva el eje de la palanca o el conjunto del cable de control de la transmisión hacia adelante ni hacia atrás.

(f) Una vez ajustada la posición de la palanca de cambios, compruebe la posición y el funcionamiento de la palanca de cambios. Si hay algún problema, vuelva a ajustar la posición de la palanca de cambios.

3. INSTALE EL CONJUNTO DE LA CAJA DE LA CONSOLA

Haga clic aquí

4. INSTALE EL SUBCONJUNTO DE LA PERILLA DE LA PALANCA DE CAMBIOS

Haga clic aquí

5. INSTALE LA CUBIERTA DEL BOTÓN DE DESBLOQUEO DEL CAMBIO

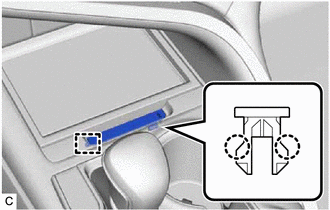

(a) Enganche las 2 garras y la guía para colocar la cubierta del botón de desbloqueo del cambio en el subconjunto del panel superior trasero de la consola.

6. VERIFIQUE LA POSICIÓN DE LA PALANCA DE CAMBIOS

Haga clic aquí

7. AJUSTE LA POSICIÓN DE LA PALANCA DE CAMBIOS

Haga clic aquí
