INSTALACION
PRECAUCION / AVISO / OBSERVACION
OBSERVACION:
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL ALTAVOZ DELANTERO NO. 2
AVISO:
No toque el cono del altavoz.
(a) Conecte el conector.

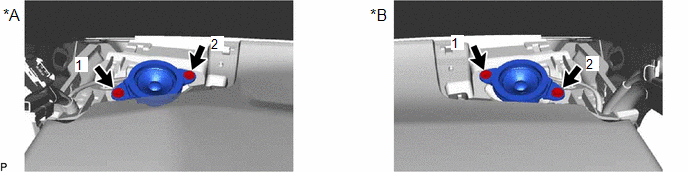

(b) Instale el conjunto del altavoz delantero No. 2 con los 2 tornillos.
|
*A | Para el lado izquierdo |
*B | Para el lado derecho |
OBSERVACION:
Instale los tornillos en el orden que se muestra en la ilustracion.
2. INSTALE EL PANEL DEL ALTAVOZ DEL PANEL DE INSTRUMENTOS NO. 1
Haga clic aqui .gif)
3. INSTALE EL EMBELLECEDOR DEL MONTANTE DELANTERO
Haga clic aqui
4. INSTALE LA BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA DELANTERA
Haga clic aqui
