SISTEMA DE DIAGNÓSTICO

FUNCIÓN DE DIAGNÓSTICO

(a) La función de diagnóstico apaga el indicador de control de la velocidad de crucero, enciende el indicador de advertencia principal y muestra un mensaje de advertencia cuando se detecta una avería. Cuando se detecta una avería en el sistema de control de la velocidad de crucero de radar dinámico, los DTC se almacenan en el ECM o en la cámara de reconocimiento de avance.

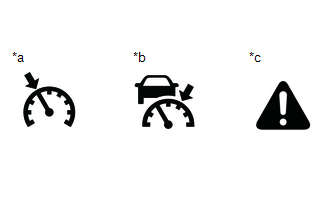

*a

Indicador de control de velocidad de crucero

(Modo de control de velocidad constante)

*b

Indicador de control de velocidad de crucero

(Modo de control de la distancia entre vehículos)

*c

Indicador de advertencia principal

AVISO:

Puesto que los datos almacenados en la ECU se borrarán, no extraiga los fusibles ni desconecte el cable del terminal negativo (-) de la batería antes de que finalice la inspección.

OBSERVACIÓN:

Cuando el sistema vuelva a la normalidad, se borrará el mensaje de advertencia "Cruise Control Malfunction Visit Your Dealer" que se muestra en la pantalla de información múltiple.
