INSTALACION
PROCEDIMIENTO
1. PRECAUCION (sin sistema de navegacion)
AVISO:
AVISO:
Haga clic aqui
2. PRECAUCION (con sistema de navegacion)
AVISO:
AVISO:
Haga clic aqui
3. INSTALE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA
4. INSTALE EL SOPORTE DEL RECEPTOR DE RADIO NO. 1
(a) Coloque el soporte del receptor de radio No. 1 con los 2 tornillos.
5. INSTALE EL SOPORTE DEL RECEPTOR DE RADIO NO. 2
(a) Coloque el soporte del receptor de radio No. 2 con los 2 tornillos.

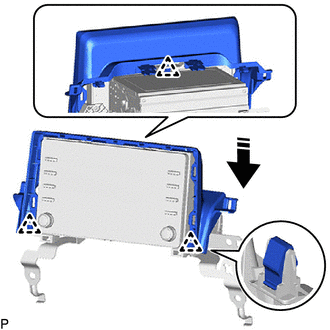

6. INSTALE EL CONJUNTO CENTRAL DE LA MOLDURA DE ACABADO SUPERIOR DEL GRUPO DE INSTRUMENTOS (para pantallas de 7 pulgadas)
(a) Enganche los 3 clips para colocar el conjunto central de la moldura de acabado superior del grupo de instrumentos como se muestra en la ilustracion.
Coloque en esta direccion |
7. INSTALE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA CON SOPORTE (para modelos con pantalla de 7 pulgadas)
(a) Conecte todos los conectores.

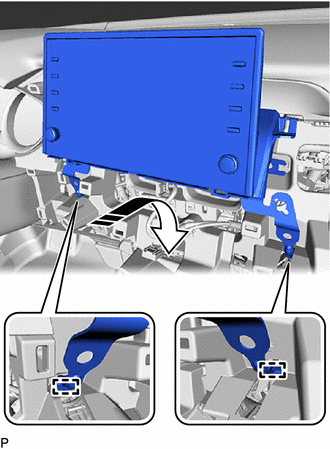

(b) Enganche las 2 guias para instalar temporalmente el conjunto del receptor de radio y pantalla con soporte como se muestra en la ilustracion.
Coloque en esta direccion |

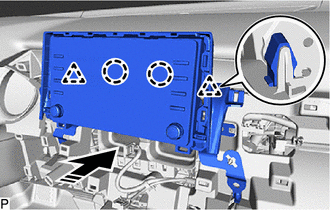

(c) Enganche los 2 clips y las 2 garras como se muestra en la ilustracion.
Coloque en esta direccion |
(d) Coloque el conjunto del receptor de radio y pantalla con soporte con los 4 pernos.
(e) Enganche la abrazadera.
8. INSTALE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA CON SOPORTE (para pantalla de 9 pulgadas)
(a) Conecte todos los conectores.

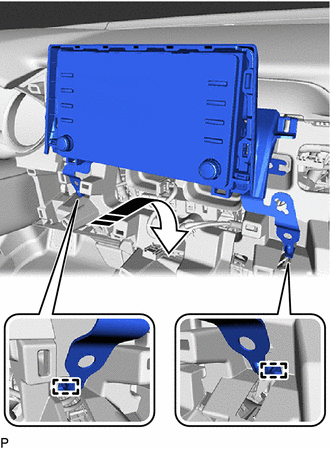

(b) Enganche las 2 guias para instalar temporalmente el conjunto del receptor de radio y pantalla con soporte como se muestra en la ilustracion.
Coloque en esta direccion |

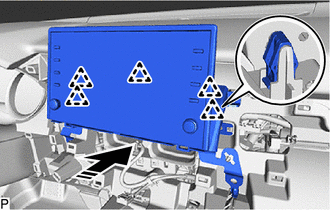

(c) Enganche los 5 clips como se muestra en la ilustracion.
Coloque en esta direccion |
(d) Coloque el conjunto del receptor de radio y pantalla con soporte con los 4 pernos.
(e) Enganche la abrazadera.
9. INSTALE EL CONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS
Haga clic aqui
10. INSTALE EL SUBCONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS (para la pantalla de 7 pulgadas)
Haga clic aqui
11. INSTALE EL SUBCONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS (para la pantalla de 9 pulgadas)
Haga clic aqui
12. INSTALE EL CONJUNTO DE LA MOLDURA DE ACABADO INFERIOR DEL PANEL DE INSTRUMENTOS
Haga clic aqui
13. INSTALE EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO
Haga clic aqui
