INSTALACION
PRECAUCION / AVISO / OBSERVACION
ADVERTENCIA:
Utilice guantes de proteccion. Las areas afiladas del bastidor del asiento podrian herir sus manos.
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE BLOQUEO DEL RESPALDO TRASERO IZQUIERDO
(a) Instale el conjunto del bloqueo del respaldo del asiento trasero izquierdo con las 2 tuercas.
Torque:
18 N·m {184 kgf·cm, 13 ft·lbf}

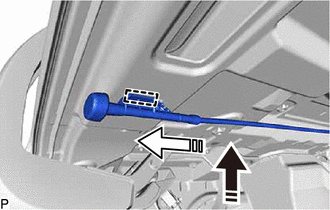

(b) Enganche la guia para conectar el conjunto de bloqueo del respaldo del asiento trasero izquierdo tal y como se muestra en la ilustracion.
.png) |
Instale en esta direccion (1) |
.png) |
Instale en esta direccion (2) |
2. INSTALE EL CONJUNTO DE BLOQUEO DEL RESPALDO TRASERO DERECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
3. COLOQUE LA TABLA DERECHA DE LA SEPARACION DEL COMPARTIMIENTO
(a) Enganche los 5 clips.
(b) Instale la tabla derecha de separacion del compartimiento con los 2 clips.
4. INSTALE LA TABLA IZQUIERDA DE LA SEPARACION DEL COMPARTIMIENTO
(a) Enganche los 4 clips y las 2 garras.
(b) Instale la tabla izquierda de la separacion del compartimiento con el clip.
5. INSTALE EL CONJUNTO DEL PANEL DE GUARNICION DE LA BANDEJA PARA EQUIPAJE
(a) Pase los 3 anclajes del piso del cinturon de seguridad del asiento trasero a traves del conjunto del panel de guarnicion de la bandeja para equipaje.
(b) Enganche los 3 clips y las 5 guias.
(c) Instale el conjunto del panel de la guarnicion de la bandeja para equipaje con los 2 clips.
6. INSTALE LA CUBIERTA DEL ORIFICIO DEL CINTURON DE SEGURIDAD DE HOMBRO DEL ASIENTO TRASERO
Haga clic aqui .gif)
7. INSTALE EL EMBELLECEDOR INTERIOR DEL LATERAL IZQUIERDO DEL TECHO
Haga
clic aqui
8. INSTALE EL EMBELLECEDOR INTERIOR DEL LATERAL DERECHO DEL TECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
9. CONECTE EL CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO IZQUIERDO
Haga clic aqui
10. CONECTE EL CONJUNTO EXTERIOR DEL CINTURON DE SEGURIDAD DEL ASIENTO TRASERO DERECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
11. INSTALE LA ALMOHADILLA INTERIOR DE LA GUARNICION DEL COMPARTIMIENTO DE EQUIPAJES
(a) Instale la almohadilla interior de la guarnicion del compartimiento de equipajes.
12. INSTALE EL CONJUNTO DE LA LUZ DE FRENO CENTRAL
Haga clic aqui
13. INSTALE EL CONJUNTO DEL ASIENTO TRASERO
Haga clic aqui
14. COLOQUE EL CONJUNTO DE LA CUBIERTA DE LA RUEDA DE REPUESTO
Haga clic
aqui
