EXTRACCION
PRECAUCION/AVISO/OBSERVACION
A continuacion se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion o instalacion del conjunto de bloqueo del respaldo del asiento trasero.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario | Enlace |
|---|---|---|---|
|
Desconecte el cable del terminal negativo de la bateria |
Realice la calibracion a cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolision | |||
|
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
|
Sistema de supervision de vista panoramica |
|
ADVERTENCIA:
Haga clic aqui
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE LA CUBIERTA DE LA RUEDA DE REPUESTO
Haga clic aqui
2. EXTRAIGA EL CONJUNTO DEL ASIENTO TRASERO
Haga clic aqui
3. EXTRAIGA EL CONJUNTO DE LA LUZ DE FRENO CENTRAL
Haga clic aqui
4. EXTRAIGA LA ALMOHADILLA INTERIOR DE LA GUARNICION DEL COMPARTIMIENTO DE EQUIPAJES

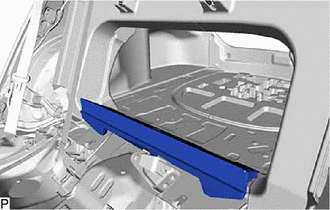

| (a) Extraiga la almohadilla interior de la guarnicion del compartimiento de equipajes. |
|
5. DESCONECTE EL CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO IZQUIERDO
Haga clic aqui
6. DESCONECTE EL CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO DERECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
7. EXTRAIGA EL EMBELLECEDOR IZQUIERDO LATERAL DEL LADO DEL TECHO INTERIOR
Haga clic aqui
8. EXTRAIGA EL EMBELLECEDOR LATERAL INTERIOR DEL LADO DERECHO DEL TECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
9. EXTRAIGA LA CUBIERTA DEL ORIFICIO DEL CINTURON DE SEGURIDAD DE HOMBRO DE LOS ASIENTOS TRASEROS
Haga clic aqui
10. EXTRAIGA EL CONJUNTO DEL PANEL DE GUARNICION DE LA BANDEJA PARA EQUIPAJE

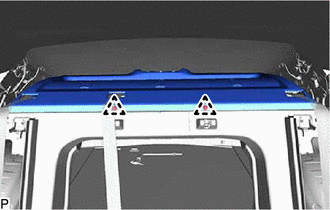

| (a) Extraiga los 2 clips. |
|

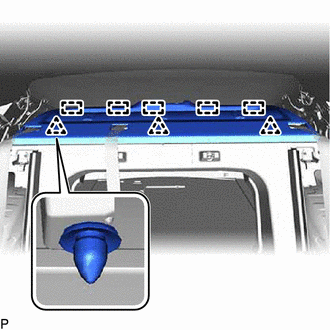

| (b) Desenganche los 3 clips y las 5 guias. |
|
(c) Pase los 3 anclajes del piso del cinturon de seguridad trasero a traves del conjunto del panel de guarnicion de la bandeja para equipaje y extraiga a continuacion el conjunto del panel de guarnicion de la bandeja para equipaje.
11. EXTRAIGA LA TABLA IZQUIERDA DE LA SEPARACION DEL COMPARTIMIENTO

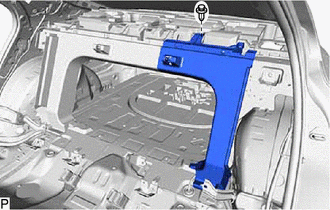

| (a) Extraiga el clip. |
|

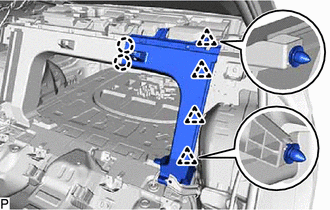

| (b) Desenganche las 2 garras. |
|
(c) Desenganche los 4 clips para extraer la tabla izquierda de separacion del compartimiento.
12. EXTRAIGA LA TABLA DERECHA DE LA SEPARACION DEL COMPARTIMIENTO

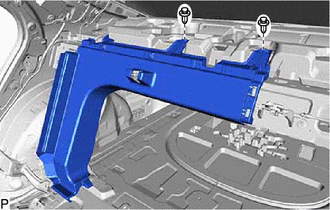

| (a) Extraiga los 2 clips. |
|
| (b) Desenganche los 5 clips para extraer la tabla derecha de separacion del compartimiento. |
|
13. EXTRAIGA EL CONJUNTO DE BLOQUEO DEL RESPALDO TRASERO IZQUIERDO

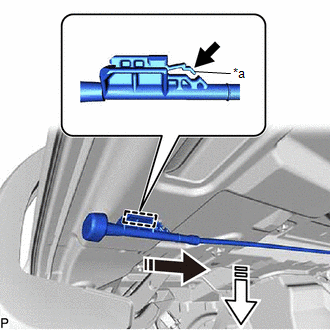

(a) Suelte el tope y desenganche la cincha como se muestra en la ilustracion.
|
*a | Tope |
 |
Libere |
 |
Extraiga en esta direccion (1) |
 |
Extraiga en esta direccion (2) |

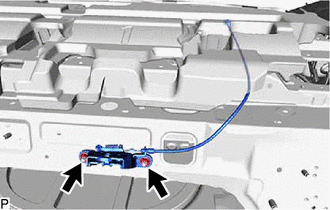

| (b) Extraiga las 2 tuercas y el conjunto del bloqueo del respaldo del asiento trasero izquierdo. |
|
14. EXTRAIGA EL CONJUNTO DE BLOQUEO DEL RESPALDO TRASERO DERECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
