INSTALACION
PRECAUCION/AVISO/OBSERVACION
ADVERTENCIA:
Haga clic aqui
OBSERVACION:
PROCEDIMIENTO

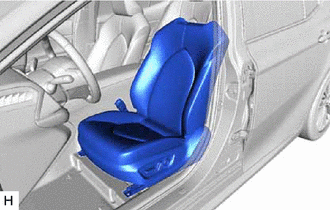

1. INSTALE EL CONJUNTO DEL ASIENTO DELANTERO
(a) Instale el conjunto del asiento delantero en la cabina. AVISO: Tenga cuidado de no danar la carroceria del vehiculo. |
|
(b) Conecte el conector del conjunto del airbag del asiento delantero bajo el conjunto del asiento delantero.

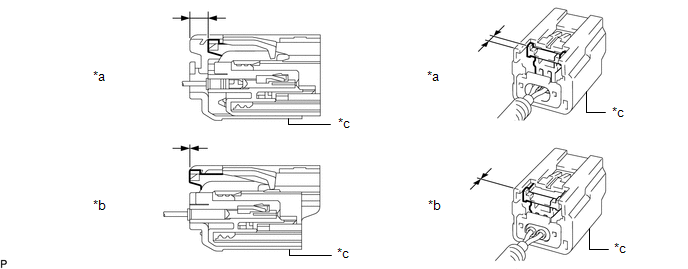

(1) Antes de conectar el conector, compruebe si el bloqueo del alojamiento esta en la posicion correcta, como se indica en la ilustracion.
*a | Correcto |
*b | Incorrecto |
*c | CPA amarillo |
- | - |
(2) Asegurese de que los conectores quedan correctamente enganchados y bloqueados (cuando el cierre se bloquea, se puede oir un clic).
AVISO:
(c) Conecte cada conector y enganche cada abrazadera bajo el conjunto del asiento delantero.
(d) Conecte el cable al terminal negativo (-) de la bateria.
AVISO:
Cuando desconecte el cable, debera reiniciar algunos sistemas despues de volver a conectar el cable.
Haga clic aqui
(e) Instale provisionalmente el conjunto del asiento delantero con los 4 pernos.
(f) Accione la perilla del interruptor de deslizamiento y movimiento vertical del asiento electrico y mueva el conjunto del asiento delantero hasta la posicion mas retrasada.

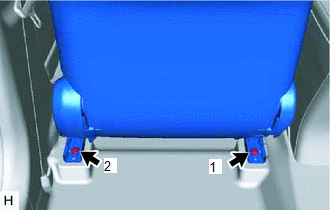

(g) Utilice una llave de cubo "TORX" T50 para apretar los 2 pernos de la parte delantera del conjunto del asiento delantero. Torque: 37 N·m {377 kgf·cm, 27 ft·lbf} AVISO: Apriete los pernos en el orden indicado en la ilustracion. |
|
(h) Accione la perilla del interruptor de deslizamiento y movimiento vertical del asiento electrico y mueva el conjunto del asiento delantero hasta la posicion mas avanzada.

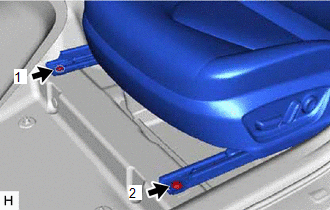

(i) Utilice una llave de cubo "TORX" T50 para apretar los 2 pernos de la parte trasera del conjunto del asiento delantero. Torque: 37 N·m {377 kgf·cm, 27 ft·lbf} AVISO: Apriete los pernos en el orden indicado en la ilustracion. |
|
2. INSTALE LA CUBIERTA DEL SOPORTE DEL CARRIL EXTERIOR DEL ASIENTO TRASERO

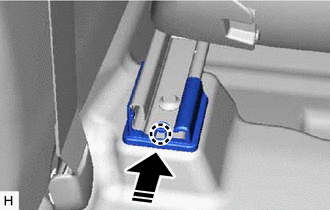

(a) Enganche la garra para instalar la cubierta del soporte del carril exterior del asiento trasero.
![]() |
Instale en esta direccion |
3. INSTALE LA CUBIERTA DEL SOPORTE DEL CARRIL INTERIOR DEL ASIENTO TRASERO

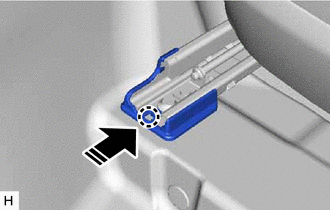

(a) Enganche la garra para instalar la cubierta del soporte del carril interior del asiento trasero.
![]() |
Instale en esta direccion |
4. INSTALE LA CUBIERTA DEL SOPORTE DEL CARRIL EXTERIOR DEL ASIENTO DELANTERO
(a) Accione la perilla del interruptor de deslizamiento y movimiento vertical del asiento electrico y mueva el conjunto del asiento delantero hasta la posicion mas retrasada.

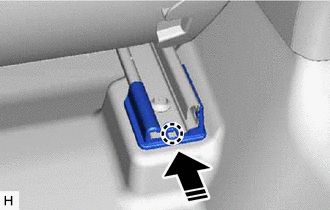

(b) Enganche la garra para instalar la cubierta del soporte del carril exterior del asiento delantero.
![]() |
Instale en esta direccion |
5. INSTALE LA CUBIERTA DEL SOPORTE DEL CARRIL INTERIOR DEL ASIENTO DELANTERO

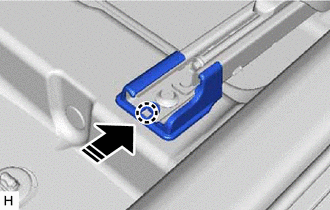

(a) Enganche la garra para instalar la cubierta del soporte del carril interior del asiento delantero.
![]() |
Instale en esta direccion |
6. INSTALE EL CONJUNTO DEL REPOSACABEZAS DEL ASIENTO DELANTERO
(a) Instale el conjunto del reposacabezas del asiento delantero en el conjunto del asiento delantero.
7. INSPECCIONE EL CONJUNTO DEL ASIENTO DELANTERO
Haga clic aqui
8. INSPECCIONE LA CALEFACCION DE LOS ASIENTOS
Haga clic aqui
9. REALICE UNA INSPECCION DEL SISTEMA DE DIAGNOSTICO
Haga clic aqui
10. INSPECCIONE EL SISTEMA DE CLIMATIZACION DE LOS ASIENTOS (con sistema de climatizacion de los asientos)
Haga clic aqui
11. REALICE LA CALIBRACION A CERO Y LA COMPROBACION DE SENSIBILIDAD (para el lado del pasajero delantero)
Haga clic aqui
12. INSPECCIONE LA LUZ DE ADVERTENCIA SRS
Haga clic aqui.
