Toyota Camry Manual de reparaciones XV70 (2017-2023): Montaje

MONTAJE

PRECAUCION/AVISO/OBSERVACION

ADVERTENCIA:

Utilice guantes de proteccion. Las areas afiladas de las piezas pueden herirle las manos.

OBSERVACION:

• Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
• El procedimiento que se indica a continuacion es para el lado izquierdo.

PROCEDIMIENTO

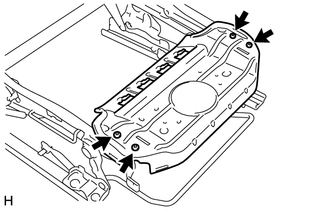

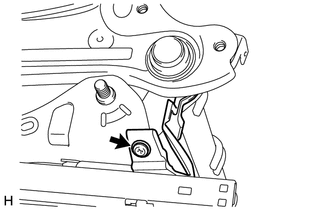

1. INSTALE EL SUBCONJUNTO DEL PANEL DEL COJIN DEL ASIENTO DELANTERO

(a) Instale el subconjunto del panel del cojin del asiento delantero en el conjunto del dispositivo de ajuste del asiento delantero con los 4 tornillos.

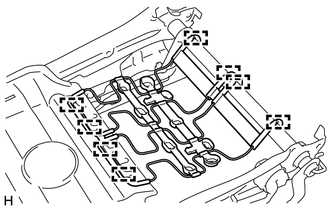

2. INSTALE EL SUBCONJUNTO DEL MUELLE DEL COJIN DEL ASIENTO DELANTERO

(a) Enganche los 8 ganchos para instalar el subconjunto del muelle del cojin del asiento delantero.

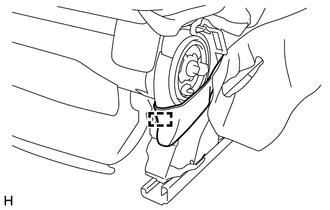

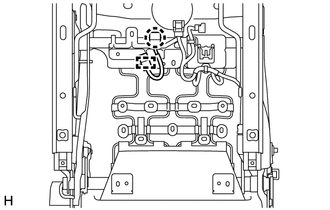

3. INSTALE EL CABLE DEL ASIENTO DELANTERO DERECHO (con sistema de calefaccion de los asientos)

(a) Enganche la garra y la abrazadera para instalar el cable del asiento delantero derecho. OBSERVACION: Enganche primero la garra.

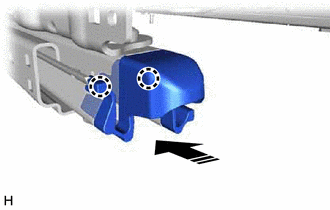

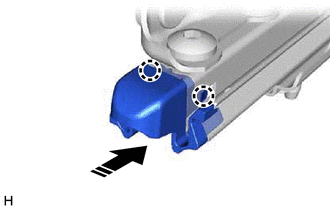

4. INSTALE LA CUBIERTA DEL RIEL SUPERIOR DEL CARRIL DEL ASIENTO IZQUIERDO

(a) Accione la manilla de ajuste del carril del asiento y mueva el conjunto del dispositivo de ajuste del asiento delantero hasta la posicion mas adelantada.

(b) Enganche las 2 garras para instalar la cubierta del riel superior del carril del asiento izquierdo como se muestra en la ilustracion.

Instale en esta direccion

5. INSTALE LA CUBIERTA DEL RIEL SUPERIOR DEL CARRIL DEL ASIENTO DERECHO

OBSERVACION:

Siga el mismo procedimiento que en el lado izquierdo.

6. INSTALE LA CUBIERTA DEL RIEL SUPERIOR DEL CARRIL DEL ASIENTO IZQUIERDO (lado del conductor)

(a) Accione la manilla de ajuste del carril del asiento y mueva el conjunto del dispositivo de ajuste del asiento delantero hasta la posicion mas atrasada.

(b) Enganche las 2 garras para instalar la cubierta del riel superior del carril del asiento izquierdo como se muestra en la ilustracion.

Instale en esta direccion

7. INSTALE LA CUBIERTA DEL RIEL SUPERIOR DEL CARRIL DEL ASIENTO DERECHO (asiento del pasajero delantero)

OBSERVACION:

• Siga el mismo procedimiento que para la cubierta del riel superior del carril del asiento izquierdo (lado del conductor).
• Siga el mismo procedimiento para las dos cubiertas del riel superior del carril del asiento derecho.

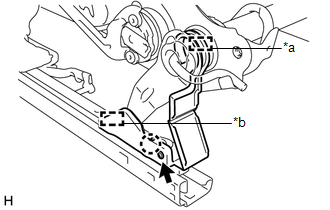

8. INSTALE EL PROTECTOR INFERIOR IZQUIERDO DEL COJIN DEL ASIENTO DELANTERO (para el lado del conductor)

(a) Fije el gancho.

*a Gancho *b Guia

(b) Enganche la garra y la guia.

(c) Instale el protector inferior izquierdo del cojin del asiento delantero con el tornillo.

9. INSTALE EL PROTECTOR INFERIOR DERECHO DEL COJIN DEL ASIENTO DELANTERO (para el lado del conductor)

(a) Enganche las 2 garras.

(b) Fije el gancho e instale el protector inferior del cojin del asiento delantero derecho.

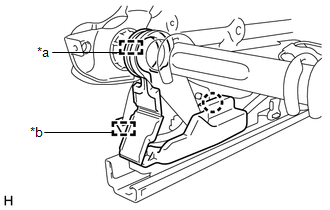

10. INSTALE EL PROTECTOR INFERIOR IZQUIERDO DEL COJIN DEL ASIENTO DELANTERO (para el lado del pasajero delantero)

(a) Enganche la garra y la guia.

*a Gancho *b Guia

(b) Fije el gancho.

(c) Instale el protector inferior izquierdo del cojin del asiento delantero con el tornillo.

11. INSTALE EL PROTECTOR INFERIOR DERECHO DEL COJIN DEL ASIENTO DELANTERO (para el lado del pasajero delantero)

OBSERVACION:

Siga el mismo procedimiento que para el protector inferior del cojin del asiento delantero izquierdo (lado del conductor).

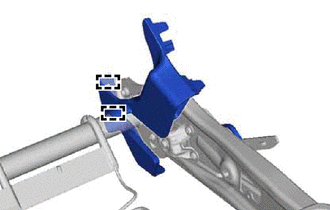

12. INSTALE LA CUBIERTA INTERIOR DEL DISPOSITIVO DE AJUSTE DE RECLINADO DEL ASIENTO IZQUIERDO

(a) Enganche las 2 guias para instalar la cubierta interior del dispositivo de ajuste de reclinado del asiento izquierdo.

13. INSTALE EL CONJUNTO DE LA CALEFACCION DEL COJIN DEL ASIENTO DELANTERO DERECHO (con sistema de calefaccion de los asientos)

Haga clic aqui

14. INSTALE LA FUNDA DEL COJIN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

OBSERVACION:

Al instalar la funda del cojin del asiento delantero de tipo individual, consulte las medidas de precaucion para evitar la aparicion de arrugas.

Haga clic aqui

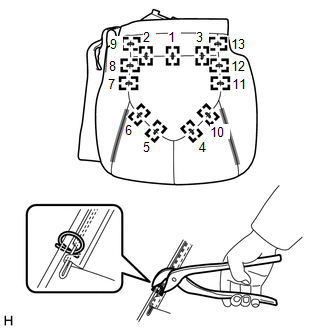

(a) Utilice unos alicates para anillos abiertos para colocar 13 anillos abiertos nuevos en el orden que se indica en la ilustracion.

Fijador

AVISO:

• Tenga cuidado de no danar la funda del cojin del asiento delantero de tipo individual.
• Asegurese de instalar firmemente los anillos abiertos tal como se indica en la ilustracion y evitar la aparicion de arrugas en la funda del cojin del asiento delantero de tipo individual.

(b) Enganche los 2 fijadores.

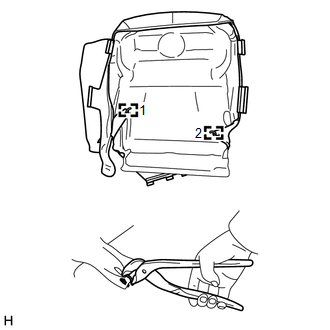

(c) Utilice los alicates para anillos abiertos para instalar la funda del cojin del asiento delantero de tipo individual en la almohadilla del cojin del asiento delantero de tipo individual con 2 anillos abiertos nuevos en el orden que se indica en la ilustracion. AVISO: Tenga cuidado de no danar la funda del cojin del asiento delantero de tipo individual. Asegurese de instalar firmemente los anillos abiertos tal como se indica en la ilustracion y evitar la aparicion de arrugas en la funda del cojin del asiento delantero de tipo individual.

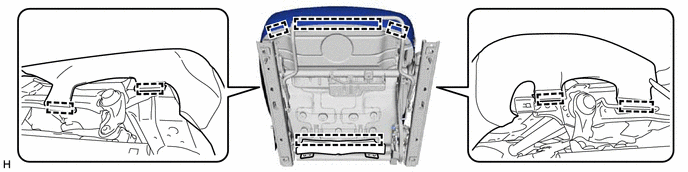

15. INSTALE LA FUNDA DEL COJIN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

(a) Fije cada gancho para instalar la funda del cojin del asiento delantero de tipo individual con almohadilla en el conjunto del muelle del cojin del asiento delantero de tipo individual.

(b) Con sistema de calefaccion de los asientos:

(1) Conecte el conector.

(2) Enganche las 4 abrazaderas para instalar el mazo de cables del conjunto de la calefaccion del cojin del asiento delantero derecho.

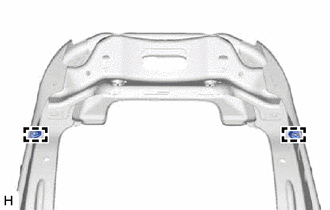

16. INSTALE EL GANCHO DEL RESPALDO DEL ASIENTO DELANTERO NO. 2

(a) Enganche las 2 abrazaderas e instale los 2 ganchos no. 2 del respaldo del asiento delantero en el subconjunto del bastidor del respaldo del asiento delantero.

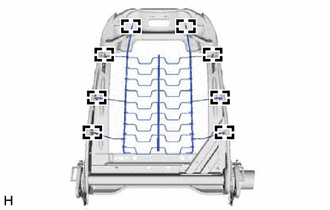

17. INSTALE EL SUBCONJUNTO DEL MUELLE DEL RESPALDO DEL ASIENTO DELANTERO

(a) Enganche los 8 ganchos para instalar el subconjunto del muelle del respaldo del asiento delantero en el subconjunto del bastidor del respaldo del asiento delantero derecho.

18. INSTALE EL CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO

Haga clic aqui

19. INSTALE EL CONJUNTO DE LA CALEFACCION DEL RESPALDO DEL ASIENTO DELANTERO DERECHO (con sistema de calefaccion de los asientos)

Haga clic aqui

20. INSTALE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

OBSERVACION:

Al instalar una funda del respaldo del asiento delantero de tipo individual, consulte la seccion "Medidas de precaucion" para evitar la aparicion de arrugas.

Haga clic aqui

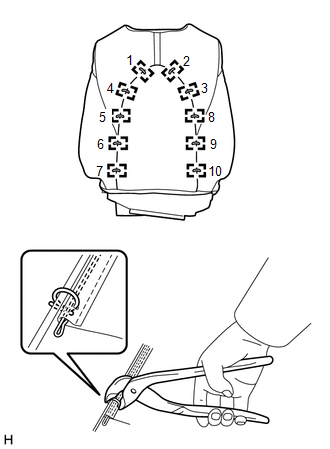

(a) Utilice los alicates para anillos abiertos para instalar la funda del respaldo del asiento delantero de tipo individual en la almohadilla del respaldo del asiento delantero de tipo individual con 10 anillos abiertos nuevos en el orden que se indica en la ilustracion. AVISO: Tenga cuidado de no danar la funda del respaldo del asiento delantero individual. Asegurese de instalar firmemente los anillos abiertos tal como se indica en la ilustracion y evitar la aparicion de arrugas en la funda del respaldo del asiento delantero de tipo individual.

21. INSTALE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

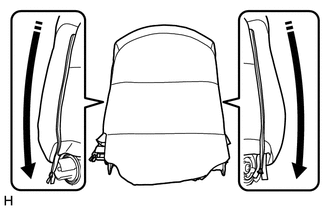

(a) Instale la funda del respaldo del asiento delantero de tipo individual con almohadilla.

22. INSTALE EL SOPORTE DEL REPOSACABEZAS DEL ASIENTO DELANTERO

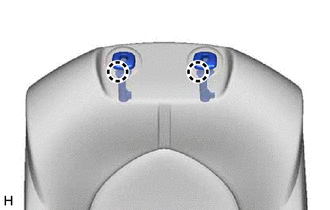

(a) Enganche las 2 garras e instale los 2 soportes del reposacabezas del asiento delantero.

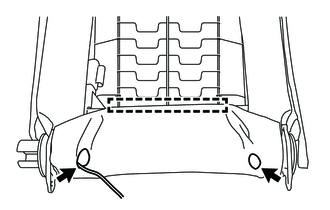

(b) Pase cada mazo de cables a traves del orificio de la funda del respaldo del asiento delantero de tipo individual.

(c) Fije el gancho.

(d) Cierre los 2 fijadores.

23. INSTALE EL CONJUNTO DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

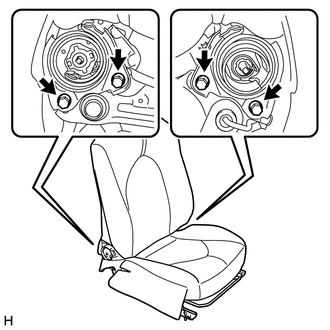

(a) Instale el conjunto del respaldo del asiento delantero de tipo individual en el conjunto del cojin del asiento delantero de tipo individual con los 4 pernos. Torque: 45 N·m {459 kgf·cm, 33 ft·lbf}

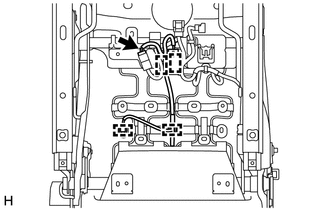

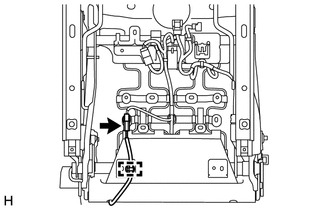

(b) Con sistema de calefaccion de los asientos:

(1) Conecte el conector.

(2) Enganche la abrazadera para instalar el mazo de cables del conjunto de la calefaccion del respaldo del asiento delantero derecho.

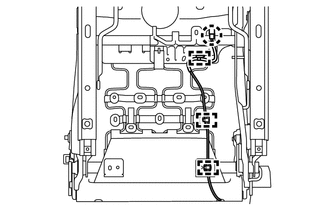

(c) Enganche la garra y las 3 abrazaderas para instalar el mazo de cables del conjunto del airbag del asiento delantero. OBSERVACION: Enganche primero la garra.

(d) Fije el gancho.

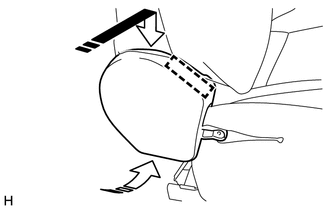

24. INSTALE EL PROTECTOR INFERIOR DEL COJIN DEL ASIENTO DELANTERO

(a) Enganche la garra tal y como se muestra en la ilustracion.

Instale en esta direccion

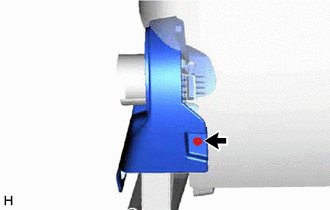

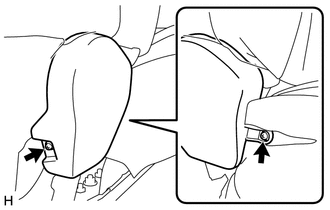

(b) Instale el protector inferior del cojin del asiento delantero con el tornillo.

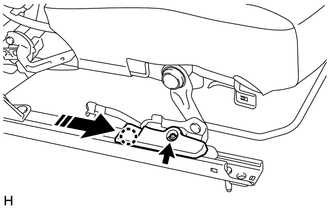

25. INSTALE EL PROTECTOR INTERIOR DEL COJIN DEL ASIENTO DELANTERO

(a) Enganche la guia, tal como se muestra en la ilustracion.

	Instalar en esta direccion (1)
	Instale en esta direccion (2)

(b) Instale el protector interior del cojin del asiento delantero con los 2 tornillos.

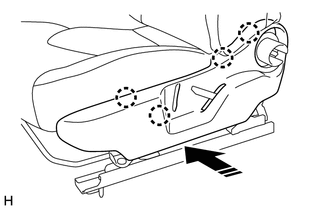

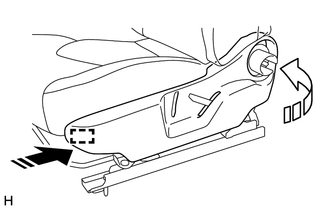

26. INSTALE EL PROTECTOR DEL COJIN DEL ASIENTO DELANTERO

(a) Enganche la guia, tal como se muestra en la ilustracion.

	Instalar en esta direccion (1)
	Instale en esta direccion (2)

(b) Instale las 4 garras tal y como se muestra en la ilustracion.

Instale en esta direccion

(c) Instale el protector del cojin del asiento delantero con el tornillo.

27. INSTALE LA MANILLA DE LIBERACION DEL DISPOSITIVO DE AJUSTE DE RECLINADO

(a) Instale la manilla de liberacion del dispositivo de ajuste de reclinado, tal y como se muestra en la ilustracion.

Instale en esta direccion

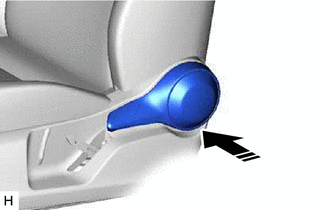

28. INSTALE LA MANILLA DEL DISPOSITIVO DE AJUSTE VERTICAL

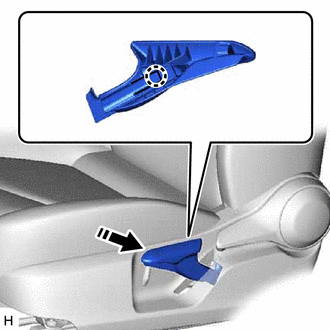

(a) Enganche la garra para instalar la manilla del dispositivo de ajuste vertical como se muestra en la ilustracion.

Instale en esta direccion

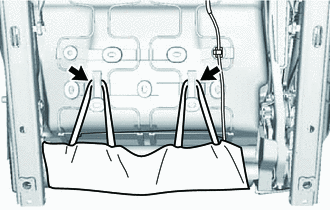

29. ENGANCHE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

(a) Conecte las 2 bandas de goma de la funda del respaldo del asiento delantero individual.

30. INSTALE EL CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO IZQUIERDO (para el lado del conductor)

Haga clic aqui

31. INSTALE EL CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO DERECHO (para el lado del pasajero delantero)

Haga clic aqui

32. INSTALE LA ECU DE DETECCION DE OCUPANTES (para el lado del pasajero delantero)

Haga clic aqui

33. INSTALE EL SENSOR DEL AIRBAG DEL ASIENTO (para el lado del conductor)

Haga clic aqui
