INSTALACION
PROCEDIMIENTO
1. INSTALE EL TERMISTOR DEL ENFRIADOR (SENSOR DE TEMPERATURA INTERIOR)
(a) Conecte el conector y el aspirador.

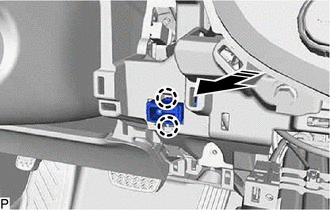

(b) Enganche las 2 garras para instalar el termistor del enfriador (sensor de temperatura interior) tal y como se muestra en la ilustracion.
.png) |
Instale en esta direccion |
2. INSTALE LA MOLDURA DE ACABADO CENTRAL INFERIOR DEL PANEL DE INSTRUMENTOS
Haga clic aqui .gif)
3. INSTALE EL CONJUNTO DE LA MOLDURA DE ACABADO INFERIOR DEL PANEL DE INSTRUMENTOS
Haga clic aqui
4. INSTALE EL CONJUNTO DE MEDIDORES DEL CAPO NO. 1
Haga clic aqui
InspecciOn
Sensor SolarData List / Active Test
DATA LIST / ACTIVE TEST LISTA DE DATOS OBSERVACIÓN:
Utilizar el Techstream para leer la lista de datos permite leer los valores o los estados de los interruptores, los sensores, los actuadores y otros elementos sin tener que extraer ninguna pieza. Esta inspección no intrusiva puede se ...
InspecciÓn
INSPECCIÓN PROCEDIMIENTO 1. INSPECCIONE EL JUEGO DE INTERRUPTORES (CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELÉCTRICO)
(a) Inspeccione el interruptor del modo NORMAL:
(1) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión ...
UbicaciOn De Las Piezas
UBICACION DE LAS PIEZAS ILUSTRACION
*1 CONJUNTO DEL BLOQUE
DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-IG1 NO. 4
- FUSIBLE RADIO - FUSIBLE ECU-ACC - FUSIBLE ECU-DCC n.°
2 - FUSIBLE METER-IG2
*2 CONJUNTO DEL
RECEPTOR DE RADIO Y PANTALLA
*3 CONJUNTO D ...
