Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciOn

INSTALACION

PROCEDIMIENTO

1. INSTALE LA ABRAZADERA DE TUBO (para el lado del subconjunto de la manguera de aspiracion)

(a) Para A25A-FKS:

(1) Retire la cinta de vinilo del subconjunto del tubo de aspiracion y del subconjunto de la manguera de aspiracion.

(2) Coloque una nueva abrazadera del tubo en el subconjunto de la manguera de aspiracion. AVISO: Sujete firmemente la abrazadera del tubo en la ranura del subconjunto de la manguera de aspiracion. No abra la abrazadera del tubo mas del diametro del subconjunto de la manguera de aspiracion al colocarla. No instale la abrazadera de tubo con la seccion del diametro grande en la direccion incorrecta.

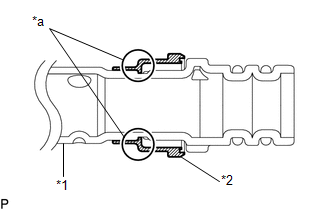

*1 Subconjunto de la manguera de aspiracion *2 Abrazadera del tubo *a Ranura

(3) Aplique suficiente aceite de compresor a 2 juntas toricas nuevas y a las superficies de fijacion del subconjunto de la manguera de aspiracion.

Aceite de compresor:

ND-OIL 12 o equivalente

(4) Coloque las 2 juntas toricas en el subconjunto de la manguera de aspiracion.

AVISO:

Mantenga las juntas toricas y las superficies de fijacion de las juntas toricas limpias de suciedad y particulas extranas.

(5) Alinee las marcas de alineacion y acople el subconjunto de la tuberia de aspiracion y el subconjunto de la manguera de aspiracion. AVISO: Conecte las piezas sujetando los tubos, no la abrazadera del tubo.

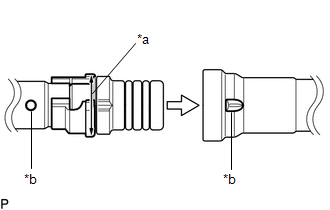

*a Seccion de diametro grande de la abrazadera del tubo *b Marca de alineacion

(6) Inserte firmemente la abrazadera de tubo en el punto en que la seccion de diametro grande de la abrazadera de tubo esta cubierta por el subconjunto del tubo de aspiracion. AVISO: Al insertar, asegurese de que se oiga un clic. Asegurese de que el subconjunto de la manguera de aspiracion esta firmemente instalado tirando de el.

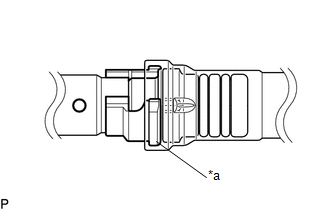

*a Seccion de diametro grande de la abrazadera del tubo

(b) Para 2GR-FKS:

(1) Retire la cinta de vinilo del tubo del conjunto de accesorios y tubo del aire acondicionado No. 2 y del subconjunto de la manguera de aspiracion.

(2) Coloque una nueva abrazadera del tubo en el subconjunto de la manguera de aspiracion. AVISO: Sujete firmemente la abrazadera del tubo en la ranura del subconjunto de la manguera de aspiracion. No abra la abrazadera del tubo mas del diametro del subconjunto de la manguera de aspiracion al colocarla. No instale la abrazadera de tubo con la seccion del diametro grande en la direccion incorrecta.

*1 Subconjunto de la manguera de aspiracion *2 Abrazadera del tubo *a Ranura

(3) Aplique suficiente aceite de compresor a 2 juntas toricas nuevas y a las superficies de fijacion del subconjunto de la manguera de aspiracion.

Aceite de compresor:

ND-OIL 12 o equivalente

(4) Coloque las 2 juntas toricas en el subconjunto de la manguera de aspiracion.

AVISO:

Mantenga las juntas toricas y las superficies de fijacion de las juntas toricas limpias de suciedad y particulas extranas.

(5) Alinee las marcas de alineacion y acople el conjunto de accesorios y tubo del aire acondicionado n° 2 y el subconjunto de la manguera de aspiracion. AVISO: Conecte las piezas sujetando los tubos, no la abrazadera de tubo.

*a Seccion de diametro grande de la abrazadera del tubo *b Marca de alineacion

(6) Inserte firmemente la abrazadera de tubo hasta el punto en que la seccion de diametro grande de la abrazadera de tubo este cubierta por el conjunto de accesorios y el tubo del aire acondicionado No. 2. AVISO: Al insertar, asegurese de que se oiga un clic. Asegurese de que el subconjunto de la manguera de aspiracion esta firmemente instalado tirando de el.

*a Seccion de diametro grande de la abrazadera del tubo

2. INSTALE LA ABRAZADERA DEL TUBO (para 2GR-FKS)

(a) Retire la cinta de vinilo del conjunto de accesorios y tubo del aire acondicionado y del conjunto de accesorios y tubo del aire acondicionado n° 2.

(b) Aplique abundante aceite del compresor en las 2 juntas toricas nuevas y en las superficies de sujecion del conjunto de accesorios y tubo del aire acondicionado No. 2.

Aceite de compresor:

ND-OIL 12 o equivalente

(c) Coloque las 2 juntas toricas en el tubo del aire acondicionado y el conjunto de accesorios.

(d) Instale el conjunto de accesorios y tubo del aire acondicionado en el conjunto de accesorios y tubo del aire acondicionado n° 2.

(e) Instale la abrazadera de tubo en el conjunto del aire acondicionado y accesorios. AVISO: Asegurese de que la abrazadera de tubo esta firmemente instalada sin que haya ningun hueco.

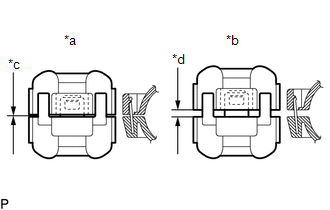

*a Correcto *b Incorrecto *c Sin espacio libre *d Espacio libre

3. COLOQUE LA ABRAZADERA DE TUBO (para el lado del conjunto de accesorios y tubo del aire acondicionado)

Haga clic aqui

4. CARGUE EL SISTEMA DE AIRE ACONDICIONADO CON REFRIGERANTE

Haga clic aqui

5. CALIENTE EL MOTOR

Haga clic aqui

6. INSPECCIONE SI HAY FUGAS DE REFRIGERANTE

Haga clic aqui
