INSTALACION
PRECAUCION/AVISO/OBSERVACION
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO IZQUIERDO (para el lado del conductor)

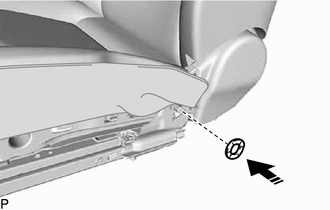

(a) Instale la placa de anclaje del cinturon de seguridad del asiento delantero como se muestra en la ilustracion.
.png) |
Instalar en esta direccion |

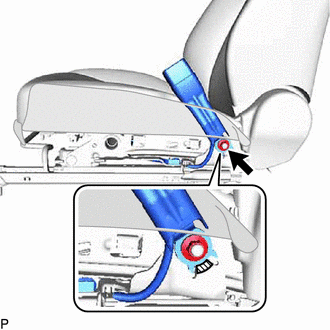

(b) Instale el conjunto del cinturon de seguridad interior del asiento delantero izquierdo con la tuerca.
.png) |
Parte saliente |
Torque:
42 N·m {428 kgf·cm, 31 ft·lbf}
AVISO:
No deje que la pieza de anclaje del conjunto del cinturon de seguridad interior del asiento delantero izquierdo se superponga a la parte saliente del conjunto del muelle del cojin del asiento delantero de tipo individual.
(c) Enganche todas las abrazaderas.
(d) Conecte todos los conectores.
2. INSTALE EL CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO DERECHO (para el lado del pasajero delantero)

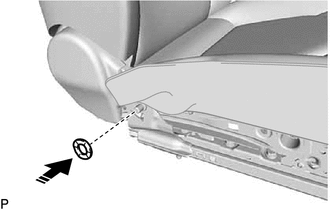

(a) Instale la placa de anclaje del cinturon de seguridad del asiento delantero como se muestra en la ilustracion.
|
|
Instalar en esta direccion |

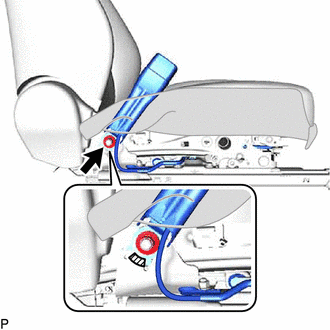

(b) Instale el conjunto del cinturon de seguridad interior del asiento delantero derecho con la tuerca.
|
|
Parte saliente |
Torque:
42 N·m {428 kgf·cm, 31 ft·lbf}
AVISO:
No deje que la pieza de anclaje del conjunto del cinturon de seguridad interior del asiento delantero derecho se superponga a la parte saliente del conjunto del muelle del cojin del asiento delantero de tipo individual.
(c) Enganche todas las abrazaderas.
(d) Conecte todos los conectores.
3. COLOQUE EL CONJUNTO DEL ASIENTO DELANTERO IZQUIERDO (para el lado del conductor)
Para asiento manual:
Haga clic aqui
.gif)
Para asientos electricos:
Haga clic aqui
4. COLOQUE EL CONJUNTO DEL ASIENTO DELANTERO DERECHO (para el lado del pasajero delantero)
Para asiento manual:
Haga clic aqui
Para asientos electricos:
Haga clic aqui
