EXTRACCION
PRECAUCION/AVISO/OBSERVACION
A continuacion se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de extraer, instalar o sustituir las piezas durante la extraccion o instalacion del conjunto del cinturon de seguridad interior del asiento delantero.
Procedimiento necesario tras extraer/instalar/sustituir las piezas|
Procedimiento o pieza de sustitucion |
Procedimientos necesarios |
Efectos/funciones inoperativas al no llevarse a cabo |
Enlace |
|---|---|---|---|
|
Desconecte el cable del terminal negativo de la bateria |
Realice la calibracion a cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolision | |||
|
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
|
Sistema de supervision de vista panoramica |
| ||
|
Asiento del pasajero delantero |
Calibracion a cero (sistema de clasificacion de ocupantes) |
|
|
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO IZQUIERDO (para el lado del conductor)
Para asiento manual:
Haga clic aqui .gif)
Para asientos electricos:
Haga clic aqui
2. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO DERECHO (para el lado del pasajero delantero)
Para asiento manual:
Haga clic aqui
Para asientos electricos:
Haga clic aqui
3. EXTRAIGA EL CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO IZQUIERDO (para el lado del conductor)
(a) Desconecte los conectores.
(b) Desenganche todas las abrazaderas.

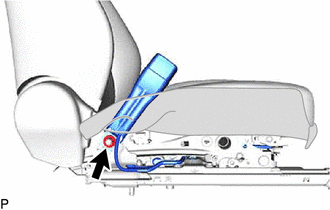

| (c) Extraiga la tuerca y el conjunto del cinturon de seguridad interior del asiento delantero izquierdo. |
|

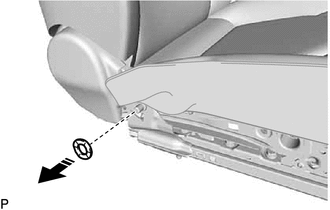

(d) Extraiga la placa de anclaje del cinturon de seguridad del asiento delantero como se muestra en la ilustracion.
.png) |
Extraer en esta direccion |
4. EXTRAIGA EL CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO DERECHO (para el lado del pasajero delantero)
(a) Desconecte los conectores.
(b) Desenganche todas las abrazaderas.

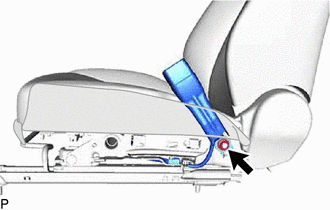

| (c) Extraiga la tuerca y el conjunto del cinturon de seguridad interior del asiento delantero derecho. |
|

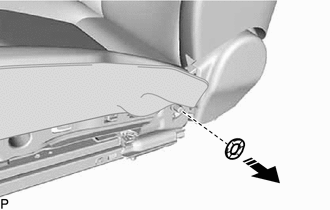

(d) Extraiga la placa de anclaje del cinturon de seguridad del asiento delantero como se muestra en la ilustracion.
|
|
Extraer en esta direccion |
