DESCRIPCIÓN
Los conjuntos de motor del regulador del elevalunas eléctrico se activan mediante los conjuntos del interruptor maestro de la red múltiplex, del interruptor del regulador del elevalunas eléctrico o del interruptor del regulador del elevalunas eléctrico trasero. Los conjuntos del motor del regulador del elevalunas eléctrico realizan las funciones del motor, del regulador y de la ECU.
Este DTC se almacena cuando la ECU integrada en un conjunto de motor del regulador del elevalunas eléctrico y un conjunto del interruptor maestro de la red múltiplex determina que el conjunto del interruptor maestro de la red múltiplex, el conjunto del interruptor del regulador del elevalunas eléctrico o el conjunto del interruptor del regulador del elevalunas eléctrico trasero está atascado.
Master Switch
No. de DTC | Detection Item |
Condición de detección de DTC |
Área afectada |
---|---|---|---|
B2312 |
Avería en el interruptor del elevalunas eléctrico |
| Conjunto del interruptor maestro de la red múltiplex |
No. de DTC | Detection Item |
Condición de detección de DTC |
Área afectada |
---|---|---|---|
B2312 |
Avería en el interruptor del elevalunas eléctrico |
|
|
No. de DTC | Detection Item |
Condición de detección de DTC |
Área afectada |
---|---|---|---|
B2312 |
Avería en el interruptor del elevalunas eléctrico |
|
|
No. de DTC | Detection Item |
Condición de detección de DTC |
Área afectada |
---|---|---|---|
B2312 |
Avería en el interruptor del elevalunas eléctrico |
|
|
No. de DTC | Detection Item |
Condición de detección de DTC |
Área afectada |
---|---|---|---|
B2312 |
Avería en el interruptor del elevalunas eléctrico |
|
|

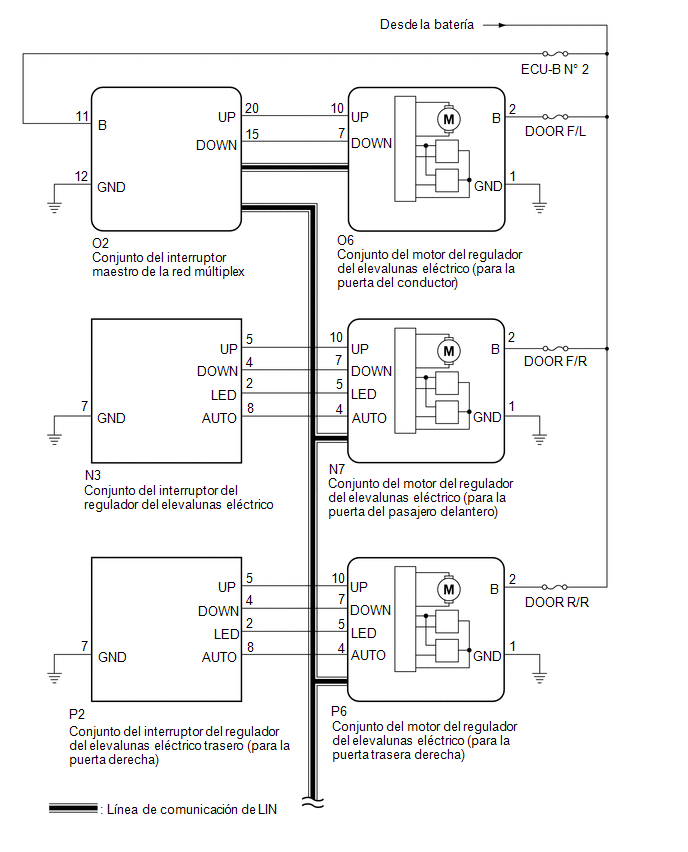

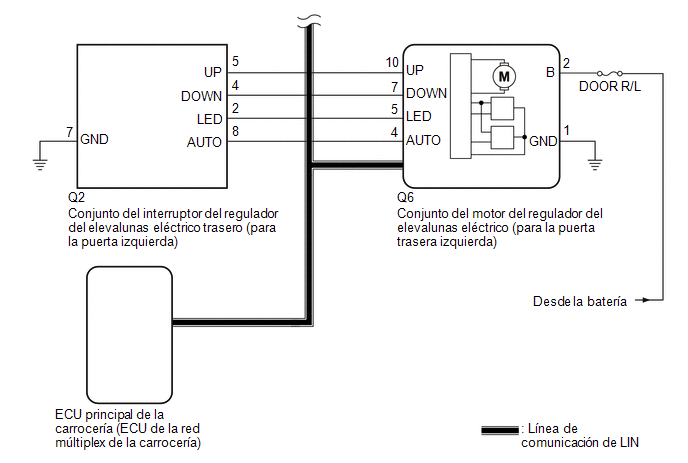

DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Haga clic aquí
Haga clic aquí
OBSERVACIÓN:
Si no se vuelve a emitir el DTC B2312 después de haberlo borrado, el DTC se almacena debido a que el interruptor se mantiene en la misma posición.
PROCEDIMIENTO
1. |
REVISE LOS DTC |
(a) Borre los DTC.
Body Electrical > Master Switch > Clear DTCs Body Electrical > D-Door Motor > Clear DTCs Body Electrical > P-Door Motor > Clear DTCs Body Electrical > RL-Door Motor > Clear DTCs Body Electrical > RR-Door Motor > Clear DTCs(b) Compruebe los DTC.
Body Electrical > Master Switch > Trouble Codes Body Electrical > D-Door Motor > Trouble Codes Body Electrical > P-Door Motor > Trouble Codes Body Electrical > RL-Door Motor > Trouble Codes Body Electrical > RR-Door Motor > Trouble CodesOK:
No se emite el DTC B2312.
OK | FIN (SE MEMORIZÓ EL DTC DEBIDO AL FUNCIONAMIENTO DEL INTERRUPTOR DURANTE 20 SEGUNDOS COMO MÍNIMO) |
|
2. |
COMPRUEBE SI SE EMITEN DTC |
(a) Compruebe que las piezas de este DTC se hayan emitido.
Resultado:
Resultado | Vaya a |
---|---|
DTC emitido desde el conjunto del interruptor maestro de la red múltiplex |
A |
DTC emitido desde el conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor) |
B |
DTC emitido desde el conjunto del motor del regulador del elevalunas eléctrico (para la puerta del pasajero delantero) |
C |
DTC emitido desde el conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera izquierda) |
D |
DTC emitido desde el conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera derecha) |
E |
A | SUSTITUYA EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX |
C | IR AL PUNTO 6 |
D | IR AL PUNTO 9 |
E | IR AL PUNTO 12 |
|
3. |
LEA EL VALOR INDICADO EN EL TECHSTREAM (MOTOR DE LA PUERTA DEL CONDUCTOR) |
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posición ON.
(c) Encienda el Techstream.
(d) Entre en los siguientes menús: Body Electrical / D-Door Motor / Lista de datos.
(e) Consulte la lista de datos siguiendo la pantalla del Techstream.
Body Electrical > D-Door Motor > Data List
Pantalla del tester | Elemento de medición |
Rango | Condición normal |
Nota de diagnóstico |
---|---|---|---|---|
D Door P/W Up SW | Señal del interruptor de subida manual del elevalunas eléctrico de la puerta del conductor |
OFF u ON | OFF: el interruptor de subida manual del elevalunas eléctrico de la puerta del conductor no se activa ON: el interruptor de subida manual del elevalunas eléctrico de la puerta del conductor se activa |
- |
D Door P/W Down SW |
Señal del interruptor de bajada manual del elevalunas eléctrico de la puerta del conductor |
OFF u ON | OFF: el interruptor de bajada manual del elevalunas eléctrico de la puerta del conductor no se activa ON: el interruptor de bajada manual del elevalunas eléctrico de la puerta del conductor se activa |
- |
Pantalla del tester |
---|
D Door P/W Up SW |
D Door P/W Down SW |
OK:
En la pantalla del Techstream, se visualizará ON u OFF según corresponda.
OK | SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL CONDUCTOR) Haga clic aquí |
|
4. |
COMPRUEBE EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX |

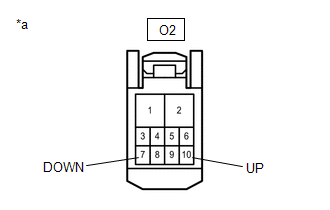

(a) Desconecte el conector O6 del conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor). |
|
(b) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
Conexión del Tester | Condición del interruptor |
Condición especificada |
---|---|---|
O2-10 (UP) - Masa de la carrocería |
Interruptor de encendido en ON |
De 11 a 14 V |
O2-7 (DOWN) - Masa de la carrocería |
Interruptor de encendido en ON |
11 a 14 V |
OK | SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL CONDUCTOR) Haga clic aquí |
|
5. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX - CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL CONDUCTOR)) |
(a) Desconecte el conector O2 del conjunto del interruptor maestro de la red múltiplex.
(b) Mida la resistencia según el valor o los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester | Condición |
Condición especificada |
---|---|---|
O2-20 (UP) o O6-10 (UP) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
O2-15 (DOWN) o O6-7 (DOWN) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
OK | SUSTITUYA EL CONJUNTO DEL INTERRUPTOR PRINCIPAL DE LA RED MÚLTIPLEX |
NG | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
6. |
LEA EL VALOR INDICADO EN EL TECHSTREAM (MOTOR DE LA PUERTA DEL PASAJERO) |
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posición ON.
(c) Encienda el Techstream.
(d) Entre en los siguientes menús: Body Electrical / P-Door Motor / Data List.
(e) Consulte la lista de datos siguiendo la pantalla del Techstream.
Body Electrical > P-Door Motor > Data List
Pantalla del tester | Elemento de medición |
Rango | Condición normal |
Nota de diagnóstico |
---|---|---|---|---|
P Door P/W Auto SW | Señal del interruptor automático del elevalunas eléctrico de la puerta del pasajero delantero |
OFF u ON | OFF: el interruptor de subida o bajada automática del elevalunas eléctrico de la puerta del pasajero delantero no se activa ON: el interruptor de subida o bajada automática del elevalunas de la puerta del pasajero delantero se activa |
- |
P Door P/W Up SW |
Señal del interruptor de subida manual del elevalunas eléctrico de la puerta del pasajero delantero |
OFF u ON | OFF: el interruptor de subida manual del elevalunas eléctrico de la puerta del pasajero delantero no se activa ON: el interruptor de subida manual del elevalunas eléctrico de la puerta del pasajero delantero se activa |
- |
P Door P/W Down SW |
Señal del interruptor de bajada manual del elevalunas eléctrico de la puerta del pasajero delantero |
OFF u ON | OFF: el interruptor de bajada manual del elevalunas eléctrico de la puerta del pasajero delantero no se activa ON: el interruptor de bajada manual del elevalunas eléctrico de la puerta del pasajero delantero se activa |
- |
Pantalla del tester |
---|
P Door P/W Auto SW |
P Door P/W Up SW |
P Door P/W Down SW |
OK:
En la pantalla del Techstream, se visualizará ON u OFF según corresponda.
OK | SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL PASAJERO DELANTERO) Haga clic aquí |
|
7. |
INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO |
(a) Extraiga el conjunto del interruptor del regulador del elevalunas eléctrico.
Haga clic aquí
(b) Revise el conjunto del interruptor del regulador del elevalunas eléctrico.
Haga clic aquí
NG | SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO |
|
8. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO - CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL PASAJERO DELANTERO)) |
(a) Desconecte el conector N7 del conjunto del motor del regulador del elevalunas eléctrico (para la puerta del pasajero delantero).
(b) Mida la resistencia según el valor o los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester | Condición |
Condición especificada |
---|---|---|
N3-5 (UP) o N7-10 (UP) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
N3-8 (AUTO) o N7-4 (AUTO) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
N3-4 (DOWN) o N7-7 (DOWN) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
OK | SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL PASAJERO DELANTERO) Haga clic aquí |
NG | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
9. |
LEA EL VALOR INDICADO EN EL TECHSTREAM (MOTOR DE LA PUERTA TRASERA IZQUIERDA) |
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posición ON.
(c) Encienda el Techstream.
(d) Entre en los siguientes menús: Body Electrical / RL-Door Motor / Data List.
(e) Consulte la lista de datos siguiendo la pantalla del Techstream.
Body Electrical / RL-Door Motor / Data List
Pantalla del tester | Elemento de medición |
Rango | Condición normal |
Nota de diagnóstico |
---|---|---|---|---|
RL Door P/W Auto SW | Señal del interruptor automático del elevalunas eléctrico de la puerta trasera izquierda |
OFF u ON | OFF: el interruptor de subida o bajada automática del elevalunas eléctrico de la puerta trasera izquierda no se activa ON: el interruptor de subida o bajada automática del elevalunas eléctrico de la puerta trasera izquierda se activa |
- |
RL Door P/W Up SW |
Señal del interruptor de subida manual del elevalunas eléctrico de la puerta trasera izquierda |
OFF u ON | OFF: el interruptor de subida manual del elevalunas eléctrico de la puerta trasera izquierda no se activa ON: el interruptor de subida manual del elevalunas eléctrico de la puerta trasera izquierda se activa |
- |
RL Door P/W Down SW |
Señal del interruptor de bajada manual del elevalunas eléctrico de la puerta trasera izquierda |
OFF u ON | OFF: el interruptor de bajada manual del elevalunas eléctrico de la puerta trasera izquierda no se activa ON: el interruptor de bajada manual del elevalunas eléctrico de la puerta trasera izquierda se activa |
- |
Pantalla del tester |
---|
RL Door P/W Auto SW |
RL Door P/W Up SW |
RL Door P/W Down SW |
OK:
En la pantalla del Techstream, se visualizará ON u OFF según corresponda.
OK | SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA TRASERA IZQUIERDA) Haga clic aquí |
|
10. |
INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO (PARA LA PUERTA IZQUIERDA) |
(a) Extraiga el conjunto del interruptor del regulador del elevalunas eléctrico trasero (para la puerta izquierda).
Haga clic aquí
(b) Inspeccione el conjunto del interruptor del regulador del elevalunas eléctrico trasero (para la puerta izquierda).
Haga clic aquí
NG | SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO (PARA LA PUERTA IZQUIERDA) |
|
11. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO (PARA LA PUERTA IZQUIERDA) - CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA TRASERA IZQUIERDA)) |
(a) Desconecte el conector Q6 del conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera izquierda).
(b) Mida la resistencia según el valor o los valores de la siguiente tabla.
Resistencia estándar
Conexión del tester | Condición |
Condición especificada |
---|---|---|
Q2-5 (UP) o Q6-10 (UP) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
Q2-4 (DOWN) o Q6-7 (DOWN) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
Q2-8 (AUTO) o Q6-4 (AUTO) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
OK | SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA TRASERA IZQUIERDA) Haga clic aquí |
NG | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
12. |
LEA EL VALOR INDICADO EN EL TECHSTREAM (MOTOR DE LA PUERTA TRASERA DERECHA) |
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posición ON.
(c) Encienda el Techstream.
(d) Entre en los siguientes menús: Body Electrical / RR-Door Motor / Data List.
(e) Consulte la lista de datos siguiendo la pantalla del Techstream.
Body Electrical / RR-Door Motor / Data List
Pantalla del tester | Elemento de medición |
Rango | Condición normal |
Nota de diagnóstico |
---|---|---|---|---|
RR Door P/W Auto SW | Señal del interruptor automático del elevalunas eléctrico de la puerta trasera derecha |
OFF u ON | OFF: el interruptor de subida o bajada automática del elevalunas eléctrico de la puerta trasera derecha no se activa ON: el interruptor de subida o bajada automática del elevalunas eléctrico de la puerta trasera derecha se activa |
- |
RR Door P/W Up SW |
Señal del interruptor de subida manual del elevalunas eléctrico de la puerta trasera derecha |
OFF u ON | OFF: el interruptor de subida manual del elevalunas eléctrico de la puerta trasera derecha no se activa ON: el interruptor de subida manual del elevalunas eléctrico de la puerta trasera derecha se activa |
- |
RR Door P/W Down SW |
Señal del interruptor de bajada manual del elevalunas eléctrico de la puerta trasera derecha |
OFF u ON | OFF: el interruptor de bajada manual del elevalunas eléctrico de la puerta trasera derecha no se activa ON: el interruptor de bajada manual del elevalunas eléctrico de la puerta trasera derecha se activa |
- |
Pantalla del tester |
---|
RR Door P/W Auto SW |
RR Door P/W Up SW |
RR Door P/W Down SW |
OK:
En la pantalla del Techstream, se visualizará ON u OFF según corresponda.
OK | SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA TRASERA DERECHA) Haga clic aquí |
|
13. |
INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO (PARA LA PUERTA DERECHA) |
(a) Extraiga el conjunto del interruptor del regulador del elevalunas eléctrico trasero (para la puerta derecha).
Haga clic aquí
(b) Inspeccione el conjunto del interruptor del regulador del elevalunas eléctrico trasero (para la puerta derecha).
Haga clic aquí
NG | SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO (PARA LA PUERTA DERECHA) |
|
14. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO (PARA LA PUERTA DERECHA) - CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA TRASERA DERECHA)) |
(a) Desconecte el conector P6 del conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera derecha).
(b) Mida la resistencia según el valor o los valores de la siguiente tabla.
Resistencia estándar
Conexión del tester | Condición |
Condición especificada |
---|---|---|
P2-5 (UP) o P6-10 (UP) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
P2-4 (DOWN) P6-7 (DOWN) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
P2-8 (AUTO) P6-4 (AUTO) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
OK | SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA TRASERA DERECHA) Haga clic aquí |
NG | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
InstalaciOn
INSTALACION PRECAUCION / AVISO / OBSERVACION
AVISO: Antes de sustituir la ECU de certificacion (conjunto de la
ECU de la llave inteligente), consulte el apartado Registro. Haga
clic aqui
PROCEDIMIENTO
1. INSTALE LA ECU DE CERTIFICACION (CONJUNTO DE LA ECU DE LA LLAVE
INTELIGENTE) (a) ...
Componentes
COMPONENTES ILUSTRACIÓN
*1 CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR
*2 SELLO DEL FALDÓN DE LA ALETA DELANTERA IZQUIERDA
*3 CUBIERTA INFERIOR DEL MOTOR Nº 1
*4 ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA
*5 ALMOHADIL ...
InstalaciOn
INSTALACION PRECAUCION / AVISO / OBSERVACION
AVISO: Este procedimiento incluye la instalacion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.
Haga clic aqui
...
