INSTALACION
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL FORRO DEL TECHO

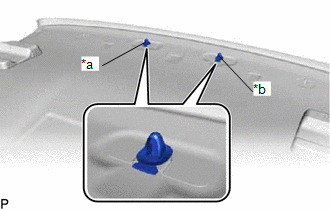

(a) Coloque los 2 clips en el conjunto del forro del techo. |
|

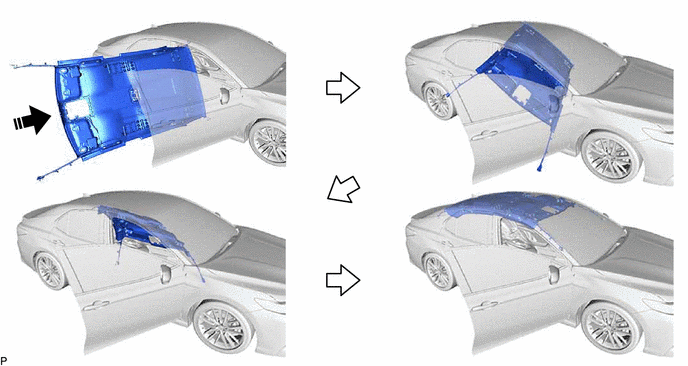

(b) Coloque el conjunto del forro del techo en el vehiculo a traves de la puerta delantera derecha, tal como se muestra en la ilustracion.
![]() |
Instalar en esta direccion |
- | - |
AVISO:
No dane el conjunto del forro del techo o el interior del vehiculo.

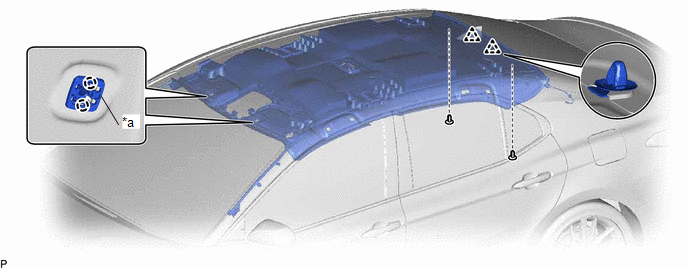

(c) Para el lado del techo (para techo normal):
(1) Enganche las 2 garras para instalar la base del soporte de cada parasol.
*a | Base del soporte del parasol | - |
- |
(2) Enganche los 2 clips e instale el conjunto del forro del techo con los 2 clips.

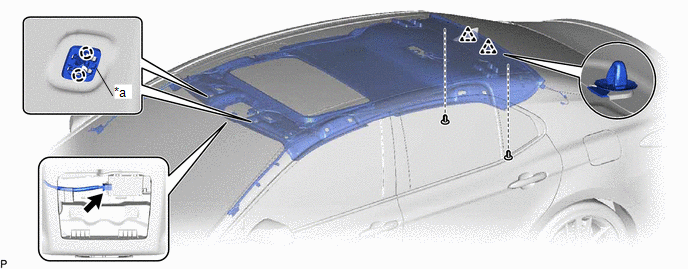

(d) Para el lado del techo (para techo solar):
(1) Enganche las 2 garras para instalar la base del soporte de cada parasol.
*a | Base del soporte del parasol | - |
- |
(2) Enganche los 2 clips e instale el conjunto del forro del techo con los 2 clips.
(3) Conecte el conector.

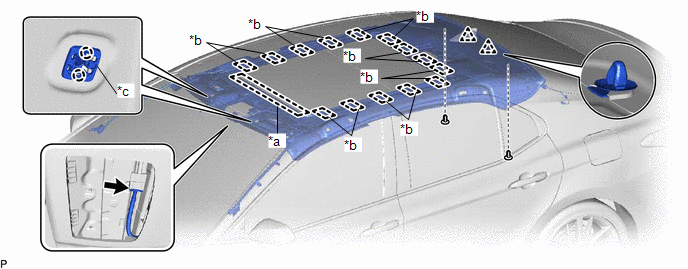

(e) Para el lado del techo (para techo solar panoramico):
(1) Enganche la guia y los 14 fijadores.
*a | Guia |
*b | Fijador |
*c | Base del soporte del parasol |
- | - |
(2) Enganche las 2 garras para instalar la base del soporte de cada parasol.
(3) Enganche los 2 clips e instale el conjunto del forro del techo con los 2 clips.
(4) Conecte el conector.
(f) Para el montante trasero del lado izquierdo:
(1) Enganche la abrazadera.
(2) Conecte el conector.
(g) Para el montante trasero del lado derecho:
(1) Enganche todas las abrazaderas.
(2) Conecte todos los conectores.
(h) Para el montante delantero del lado izquierdo:
(1) Retire la cubierta protectora.
(2) Enganche las 4 abrazaderas.
(3) Conecte todos los conectores.
(4) Coloque la cubierta protectora.
(i) Para el montante delantero del lado derecho:
(1) Retire la cubierta protectora.
(2) Enganche las 2 abrazaderas.
(3) Enganche la guia.
(4) Conecte el soporte del conector con el perno.
Torque:
7,0 N·m {71 kgf·cm, 62 in·lbf}
(5) Coloque la cubierta protectora.
(j) Para el lado del parabrisas:
(1) Con sistema anticolision o espejo retrovisor EC:

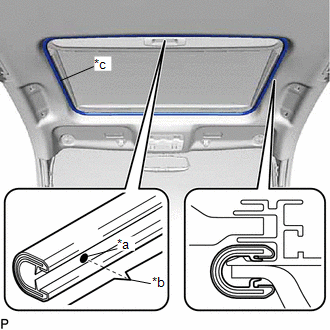

2. INSTALE LA MOLDURA DE LA GUARNICION DE LA ABERTURA DEL TECHO SOLAR (para techo solar)
(a) Coloque la marca de alineacion de la moldura de la guarnicion de la apertura del techo solar con la muesca del conjunto del forro del techo para instalar la moldura de la guarnicion de la abertura del techo solar. AVISO: Tras la instalacion, compruebe que las esquinas encajan correctamente. OBSERVACION: Asegurese de que la cinta esta situada tal y como se muestra en la ilustracion. |
|
3. INSTALE EL SOPORTE DEL PARASOL IZQUIERDO

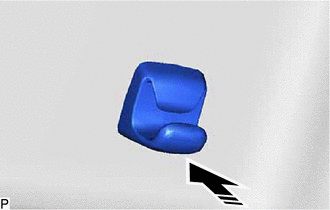

(a) Instale el soporte del parasol izquierdo tal y como se muestra en la ilustracion.
![]() |
Instale en esta direccion |
4. INSTALE EL CONJUNTO DEL PARASOL IZQUIERDO
AVISO:
Asegurese de instalar el conjunto del parasol izquierdo con la flecha orientada hacia la parte delantera del vehiculo.

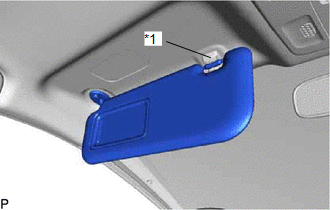

(a) Conecte el conjunto del parasol izquierdo en el soporte izquierdo. |
|
(b) Para el tornillo "TORX":
(1) Utilice una llave de cubo "TORX" T25 para instalar el conjunto del parasol izquierdo con los 2 tornillos.
(c) Excepto tornillo "TORX":
(1) Instale el conjunto del parasol izquierdo con los 2 tornillos.
5. INSTALE EL SOPORTE DEL PARASOL DERECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
6. INSTALE EL CONJUNTO DEL PARASOL DERECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
7. INSTALE EL CONJUNTO DEL ASIDERO
OBSERVACION:
Lleve a cabo los mismos procedimientos para los lados izquierdo y derecho.

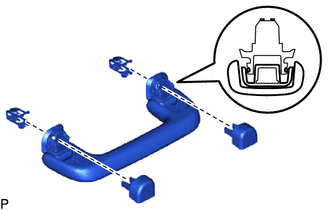

(a) Instale los 2 clips en el asidero. |
|
(b) Coloque provisionalmente las 2 cubiertas del asidero en el asidero como se muestra en la ilustracion.

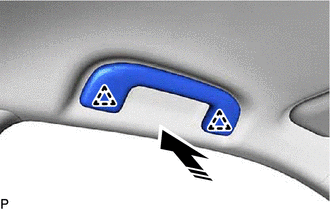

(c) Enganche los 2 clips para instalar el conjunto del asidero como se muestra en la ilustracion.
![]() |
Instalar en esta direccion |

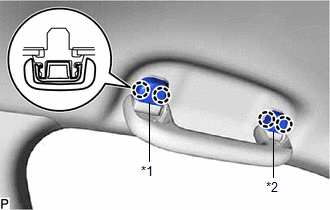

(d) Enganche las 4 garras para instalar la cubierta del asidero de la puerta izquierda y la cubierta del asidero de la puerta derecha. AVISO: Asegurese de que el clip este enganchado firmemente. |
|
8. INSTALE EL CONJUNTO DEL ASIDERO TRASERO IZQUIERDO
OBSERVACION:
Siga el mismo procedimiento que para el conjunto del asidero.
9. INSTALE EL CONJUNTO DEL ASIDERO TRASERO DERECHO
OBSERVACION:
Siga el mismo procedimiento que para el conjunto del asidero.
10. COLOQUE LA CUBIERTA DE LA CAMARA DE RECONOCIMIENTO DE AVANCE NO. 1 (con sistema anticolision)
Haga clic aqui
11. INSTALE LA CUBIERTA DE RECONOCIMIENTO DE LA CAMARA DE AVANCE NO. 2 (con sistema anticolision)
Haga clic aqui
12. INSTALE EL CONJUNTO DEL PROYECTOR DE LUZ (para tipo LED)
Haga clic aqui
13. INSTALE EL CONJUNTO DE LA LUZ INTERIOR (para tipo bombilla)
Haga clic aqui
14. COLOQUE EL CONJUNTO DE LA LUZ DE CORTESIA (con luz de cortesia)
Haga clic aqui
15. INSTALE EL CONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO
Haga clic aqui
16. INSTALE EL CONJUNTO DE LA PALANCA DE CAMBIOS DE LA TRANSMISION
Para UA80E:
Haga clic
aqui
para UB80E:
Haga clic
aqui
Para UB80F:
Haga clic
aqui
17. INSTALE EL SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS
Haga clic aqui
18. COLOQUE EL EMBELLECEDOR IZQUIERDO LATERAL DEL LADO DEL TECHO INTERIOR
(a) Instale 3 clips nuevos en el embellecedor interior lateral del techo izquierdo.

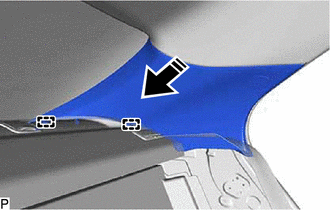

(b) Enganche las 2 guias como se muestra en la ilustracion.
![]() |
Instalar en esta direccion |
(c) Enganche las 3 guias para instalar el embellecedor lateral izquierdo interior del techo como se muestra en la ilustracion.
![]() |
Instalar en esta direccion |
19. INSTALE EL EMBELLECEDOR SUPERIOR IZQUIERDO DEL MONTANTE CENTRAL
(a) Instale un nuevo clip en el embellecedor superior del montante central izquierdo.

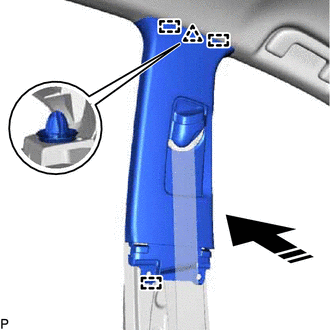

(b) Enganche las 3 guias y el clip como se muestra en la ilustracion.
![]() |
Instalar en esta direccion |
(c) Instale el embellecedor izquierdo del montante central superior con los 2 clips.
20. COLOQUE EL EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL IZQUIERDO

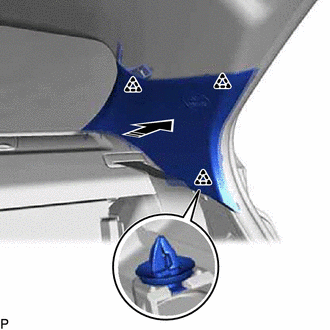

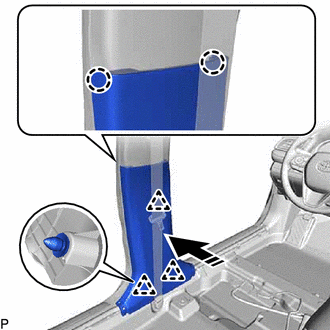

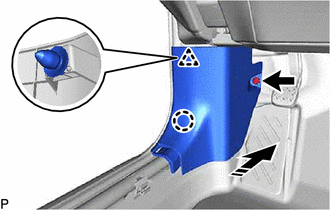

(a) Enganche las 2 garras y los 3 clips para instalar el embellecedor inferior izquierdo del montante central como se muestra en la ilustracion.
![]() |
Instalar en esta direccion |
21. CONECTE EL CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO IZQUIERDO
Haga clic aqui
22. COLOQUE LA CUBIERTA DEL ANCLAJE EXTERIOR DEL CINTURON DE CADERA (para el lado izquierdo)
Haga clic aqui
23. COLOQUE LA BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA
Haga clic aqui
24. INSTALE EL ESTRIBO DE LA PUERTA TRASERA IZQUIERDA

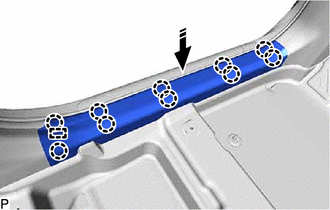

(a) Enganche la guia y las 6 garras para instalar el estribo trasero izquierdo como se indica en la ilustracion.
![]() |
Instalar en esta direccion |
25. INSTALE EL EMBELLECEDOR DEL MONTANTE DELANTERO IZQUIERDO
(a) Retire la cubierta protectora.
(b) Coloque un clip nuevo en el embellecedor izquierdo del montante delantero.
(c) Enganche el clip del embellecedor del montante delantero al embellecedor del montante delantero izquierdo. OBSERVACION: Asegurese de que el clip del embellecedor del montante delantero se enganche correctamente. |
|
(d) Sin altavoz delantero No. 3:
(1) Empuje el embellecedor del montante delantero izquierdo para enganchar las 2 guias como se muestra en la ilustracion.
![]() |
Instalar en esta direccion |
(e) Con altavoz delantero No. 3
(1) Conecte el conector.
(2) Empuje el embellecedor del montante delantero izquierdo para enganchar las 2 guias como se muestra en la ilustracion.

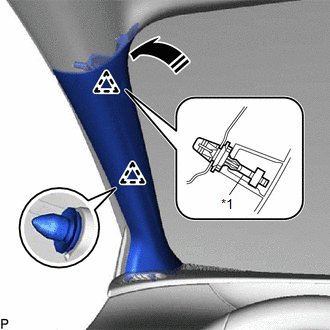

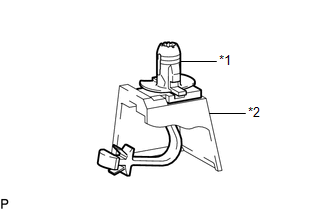

(f) Enganche el clip del embellecedor del montante delantero y el clip para colocar el embellecedor del montante delantero izquierdo como se muestra en la ilustracion.
*1 | Clip del embellecedor del montante delantero |
![]() |
Instalar en esta direccion |

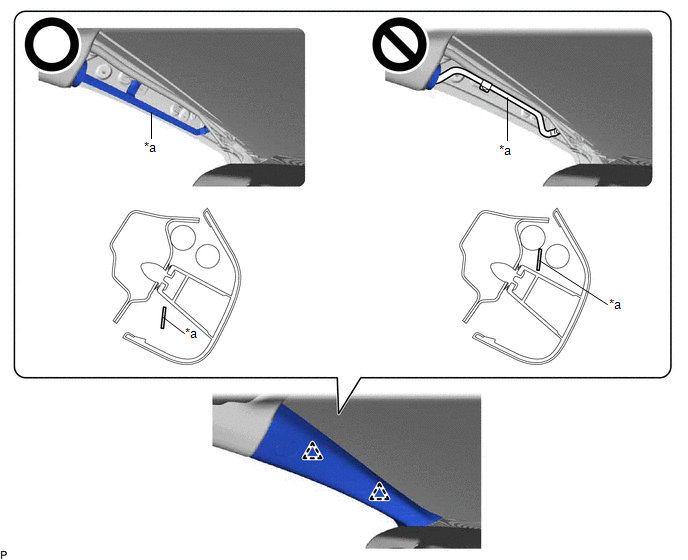

ADVERTENCIA:
Asegurese de colocar la correa del airbag de cortina izquierdo por debajo de los orificios del engranaje de los clips del embellecedor del montante delantero izquierdo tal como se muestra en la ilustracion, de lo contrario, el conjunto del airbag de cortina izquierdo no podra desplegarse correctamente.
*a | Coloque la correa del conjunto del airbag de cortina izquierdo |
- | - |
OBSERVACION:
Asegurese de que el conjunto del airbag de cortina izquierdo no haya quedado apretado.
26. INSTALE LA BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA
Haga
clic aqui
27. INSTALE EL SUBCONJUNTO DE LA GUARNICION LATERAL IZQUIERDA DEL CUBRETABLEROS

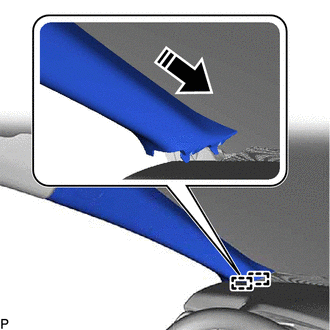

(a) Enganche la garra y el clip como se muestra en la ilustracion.
![]() |
Instalar en esta direccion |
(b) Instale el subconjunto de la guarnicion lateral izquierda del cubretableros con el clip.
28. INSTALE EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA

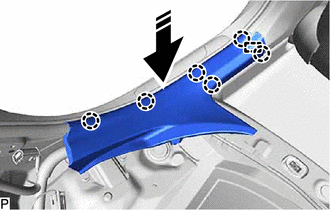

(a) Enganche la guia y las 10 garras para instalar el estribo de la puerta delantera izquierda, como se indica en la ilustracion.
![]() |
Instalar en esta direccion |
29. COLOQUE EL EMBELLECEDOR INTERIOR LATERAL DEL LADO DERECHO DEL TECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
30. INSTALE EL EMBELLECEDOR SUPERIOR DERECHO DEL MONTANTE CENTRAL
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
31. INSTALE EL EMBELLECEDOR INFERIOR DERECHO DEL MONTANTE CENTRAL
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
32. CONECTE EL CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO DERECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
33. INSTALE LA CUBIERTA DEL ANCLAJE EXTERIOR DEL CINTURON DE CADERA (para el lado derecho)
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
34. INSTALE LA BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA DERECHA
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
35. INSTALE EL ESTRIBO DE LA PUERTA TRASERA DERECHA
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
36. INSTALE EL EMBELLECEDOR DEL MONTANTE DELANTERO DERECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
37. INSTALE LA BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA DELANTERA DERECHA
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
38. INSTALE EL SUBCONJUNTO DE LA GUARNICION LATERAL DERECHA DEL CUBRETABLEROS
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
39. INSTALE EL ESTRIBO DE LA PUERTA DELANTERA DERECHA
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
40. INSTALE EL CONJUNTO DEL ASIENTO TRASERO (para asiento de tipo fijo)
Haga clic aqui
41. INSTALE EL CONJUNTO DEL ASIENTO TRASERO (para asiento de tipo plegable)
Haga clic aqui
42. INSTALE EL CONJUNTO DEL ASIENTO DELANTERO IZQUIERDO
Para asiento manual:
Haga clic aqui
Para asientos electricos:
Haga clic aqui
43. INSTALE EL CONJUNTO DEL ASIENTO DELANTERO DERECHO
para asiento manual:
Haga clic aqui
Para asientos electricos:
Haga clic aqui
