MONTAJE
PROCEDIMIENTO
1. INSTALE EL CABLE DEL TECHO NO. 1 (para techo normal)

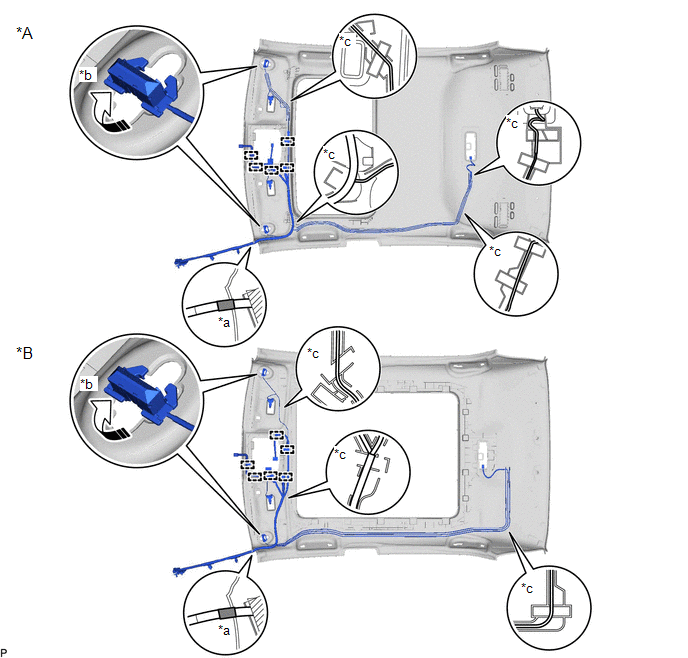

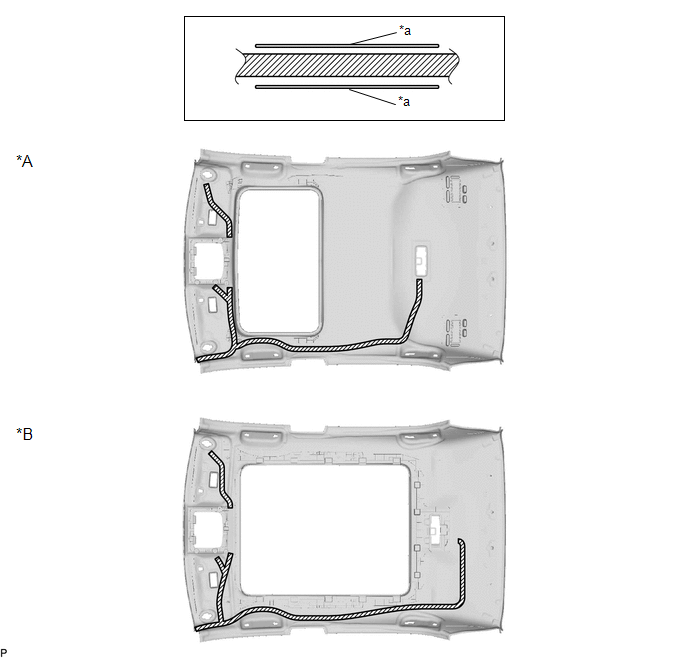

(a) Coloque cinta de butilo como se muestra en la ilustracion.
*A | Con conjunto de la luz interior | *B |
Con conjunto del proyector de luz |
*C | Con luz de cortesia | - |
- |
*a |
Marca | - |
- |
Cinta de butilo | - | - |
AVISO:
Fije firmemente la cinta de butilo.
(b) Alinee la cinta de marcado con el cable del techo No. 1 con la lengueta en el lado delantero del forro del techo.
*A | Con conjunto de la luz interior | *B |
Con conjunto del proyector de luz |
*C | Con luz de cortesia | - |
- |
*a |
Cinta de marcado |
*b | 90° |
*c | Area de ajuste |
- | - |
(c) Enganche las 4 abrazaderas.
(d) Con luz de cortesia:
(1) Gire los 2 conectores del parasol unos 90° en el sentido de las agujas del reloj para colocarlos en el forro del techo.
(e) Fije el cable del techo No. 1 con la cinta de butilo.
AVISO:
OBSERVACION:
Fije la longitud adicional del cable del techo No. 1 en el area de ajuste.

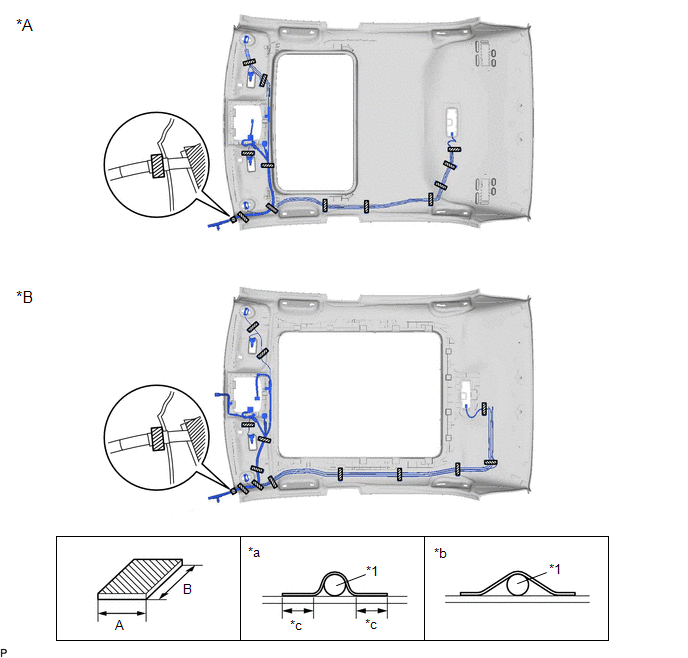

(f) Instale el cable del techo No. 1 en el forro del techo con cinta adhesiva.
*A | Con conjunto de la luz interior | *B |
Con conjunto del proyector de luz |
*C | Con luz de cortesia | - |
- |
*1 |
Cable del techo No. 1 |
- | - |
*a | Correcto |
*b | Incorrecto |
*c | 10 mm (0,394 pulg.) o mas | - |
- |
Cinta adhesiva | - |
- |
Area | Dimension |
Area | Dimension |
---|---|---|---|
A | 20 mm (0.787 pulg.) | B |
80 mm (3,15 pulg.) |
AVISO:
2. INSTALE EL CABLE DEL TECHO NO. 1 (excepto para techo normal)

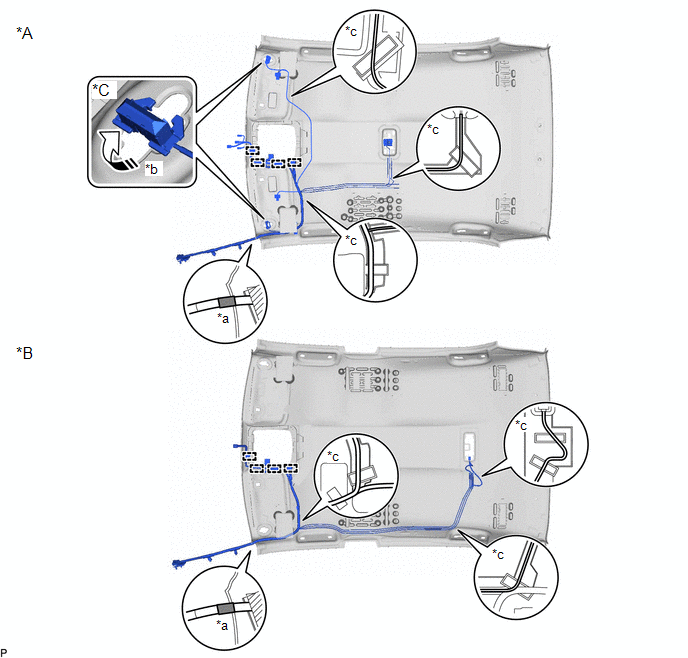

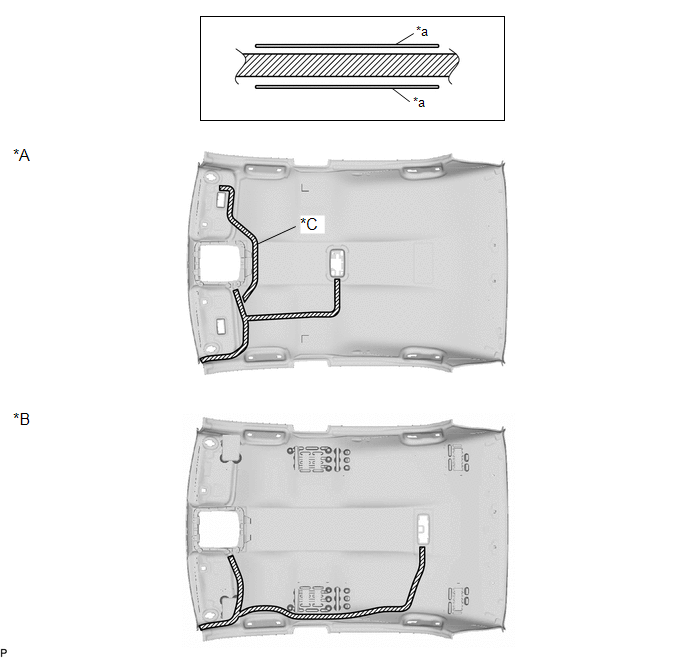

(a) Coloque cinta de butilo como se muestra en la ilustracion.
*A | Para techo solar |
*B | para techo solar panoramico |
*a | Marca |
- | - |
Cinta de butilo | - | - |
AVISO:
Fije firmemente la cinta de butilo.
(b) Alinee la cinta de marcado con el cable del techo No. 1 con la lengueta en el lado delantero del forro del techo.
*A | Para techo solar |
*B | para techo solar panoramico |
*a | Cinta de marcado |
*b | 90° |
*c | Area de ajuste |
- | - |
Direccion de rotacion |
- | - |
(1) Enganche todas las abrazaderas.
(2) Gire los 2 conectores del parasol unos 90° en el sentido de las agujas del reloj para colocarlos en el forro del techo.
(3) Fije el cable del techo No. 1 con la cinta de butilo.
AVISO:
OBSERVACION:
Fije la longitud adicional del cable del techo No. 1 en el area de ajuste.

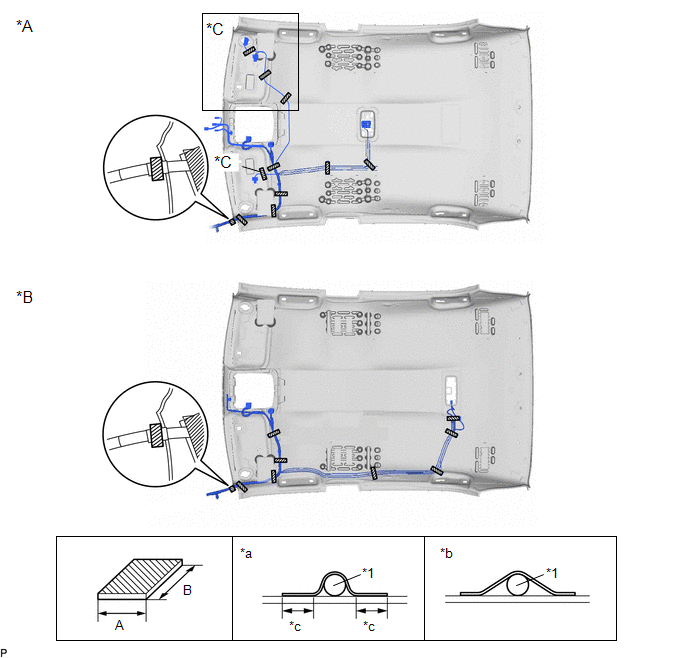

(c) Instale el cable del techo No. 1 en el forro del techo con cinta adhesiva.
*A | Para techo solar |
*B | Para techo deslizante panoramico |
*1 | Cable del techo No. 1 | - |
- |
*a |
Correcto | *b |
Incorrecto |
*c | 10 mm (0,394 pulg.) o mas | - |
- |
Cinta adhesiva | - |
- |
Area | Dimension |
Area | Dimension |
---|---|---|---|
A | 20 mm (0.787 pulg.) | B |
80 mm (3,15 pulg.) |
AVISO:
3. INSTALE EL SUBCONJUNTO DEL CABLE DE LA ANTENA NO. 2
Haga clic aqui
4. INSTALE EL SILENCIADOR NO. 4 DEL TECHO (para techo normal)

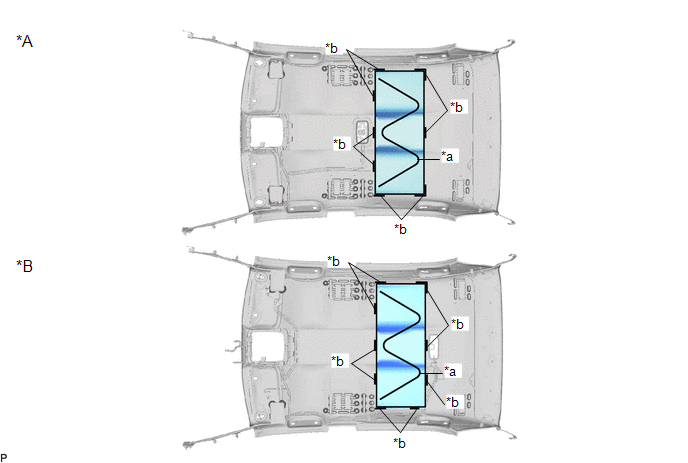

(a) Alinee el silenciador No. 4 del techo con las marcas del forro del techo e instale la almohadilla con adhesivo caliente derretido, tal como se muestra en la ilustracion.
*A | Con conjunto de la luz interior | *B |
Con conjunto del proyector de luz |
*a | Adhesivo caliente derretido | *b | Marca |
5. INSTALE EL SILENCIADOR NO. 2 DEL TECHO (para techo normal)

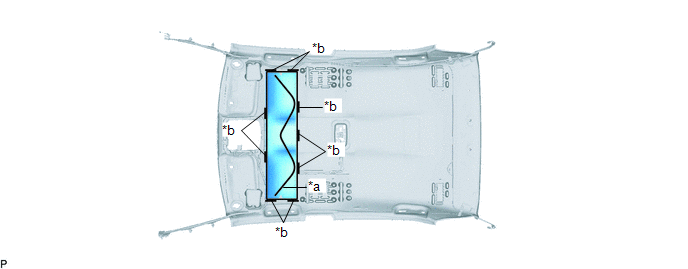

(a) Alinee el silenciador No. 2 del techo con las marcas del forro del techo e instale la almohadilla con adhesivo caliente derretido, tal como se muestra en la ilustracion.
*a | Adhesivo caliente derretido | *b |
Marca |
