INSTALACION
PRECAUCION / AVISO / OBSERVACION
AVISO:
Este procedimiento incluye la instalacion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.
Haga clic aqui .gif)
PROCEDIMIENTO
1. INSTALE LA MANGUERA DE VACIO
(a) Instale la manguera de vacio en el colector de admision.
2. INSTALE LA CUBIERTA DEL MOTOR NO. 1
(a) Instale la cubierta del motor No. 1 con el clip.
3. INSTALE LA JUNTA NO. 1 DEL COLECTOR DE ADMISION Y LA CULATA
(a) Instale una nueva junta No. 1 en el colector de admision, que va del colector a la culata.
4. INSTALE EL COLECTOR DE ADMISION

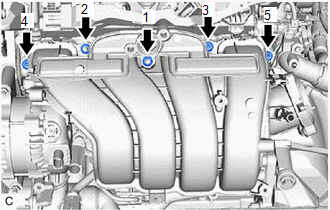

(a) sin esparrago prisionero:
| (1) Instale provisionalmente el colector de admision en el subconjunto de la culata con los 5 pernos. |
|
(2) Ajuste los 5 pernos en el orden indicado en la ilustracion.
Torque:
24 N·m {245 kgf·cm, 18 ft·lbf}

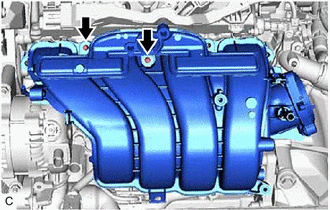

(b) con esparrago prisionero:
| (1) Instale provisionalmente el colector de admision en el subconjunto de la culata. |
|
(2) Instale los 2 esparragos prisioneros con una llave de cubo E8 "TORX".
Torque:
6.5 N·m {66 kgf·cm, 58 in·lbf}

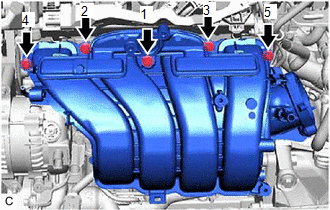

| (3) Instale provisionalmente los 3 pernos y las 2 tuercas. |
|
(4) Apriete los 3 pernos y las 2 tuercas en el orden indicado en la ilustracion.
Torque:
24 N·m {245 kgf·cm, 18 ft·lbf}
5. CONECTE LA MANGUERA DE ALIMENTACION DE VAPOR DE COMBUSTIBLE No. 2
(a) Coloque la manguera de alimentacion de vapor de combustible No. 2 en el colector de admision.
6. CONECTE LA TUBERIA DE DERIVACION DE AGUA NO. 3
(a) Utilice una llave de cubo de 8 mm para conectar la tuberia de derivacion de agua No. 3 en el colector de admision con el perno.
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
(b) Conecte la manguera de derivacion de agua No. 5 en la tuberia de derivacion de agua No. 3, y deslice el clip para fijarla.

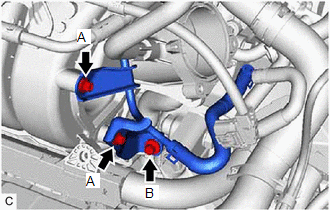

7. COLOQUE LA TUBERIA DE DERIVACION DE AGUA NO. 2
| (a) Instale provisionalmente la tuberia de derivacion de agua No. 2 en el subconjunto del bloque de cilindros con el perno (B). |
|
(b) Utilice una llave de cubo de 8 mm para instalar provisionalmente la tuberia de derivacion de agua No. 2 en el colector de admision con los 2 pernos (A).
(c) Ajuste el perno (B).
Torque:
21 N·m {214 kgf·cm, 15 ft·lbf}
(d) Utilice una llave de cubo de 8 mm para apretar los 2 pernos (A).
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
8. CONECTE EL CABLE DEL MOTOR
(a) Enganche la abrazadera del mazo de cables y conecte el cable del motor.
(b) Coloque el perno.
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
9. INSTALE EL CONJUNTO DEL SENSOR DE VACIO E.F.I. (SENSOR DE PRESION ABSOLUTA DEL COLECTOR)
Haga clic aqui
10. INSTALE EL SUBCONJUNTO DEL TUBO DE EGR No. 1
Haga clic aqui
11. CONECTE EL CABLE DEL MOTOR
Haga clic aqui
12. INSTALE EL CONJUNTO DEL CUERPO DE LA MARIPOSA CON MOTOR
Haga clic aqui
13. INSTALE EL CONJUNTO DEL DEPURADOR DE AIRE DE ENTRADA
Haga clic aqui
14. INSTALE EL SELLO DEL CONDUCTO DE ADMISION DE AIRE FRIO
Haga clic aqui
