Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciOn

EXTRACCION

PRECAUCION / AVISO / OBSERVACION

A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion del conector de admision.

Procedimientos necesarios despues de extraer, instalar o sustituir piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

  • Sustitucion del conjunto del cuerpo de la mariposa
  • Limpieza de los residuos presentes en el conjunto del cuerpo de la mariposa
  • La fuga de gas del sistema de escape esta reparada

Inspeccion posterior a la reparacion

  • Al ralenti deficiente, etc.
  • Funcion de arranque del motor, etc.

AVISO:

Este procedimiento incluye la extraccion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.

Haga clic aqui

PROCEDIMIENTO

1. QUITE EL SELLO DEL CONDUCTO DE ADMISION DE AIRE FRIO

Haga clic aqui

2. EXTRAIGA EL CONJUNTO DEL DEPURADOR DE AIRE DE ENTRADA

Haga clic aqui

3. EXTRAIGA EL CONJUNTO DEL CUERPO DE LA MARIPOSA CON MOTOR

Haga clic aqui

4. DESCONECTE EL CABLE DEL MOTOR

Haga clic aqui

5. EXTRAIGA EL SUBCONJUNTO DEL TUBO DE EGR No. 1

Haga clic aqui

6. EXTRAIGA EL CONJUNTO DEL SENSOR DE VACIO E.F.I. (SENSOR DE PRESION ABSOLUTA DEL COLECTOR)

Haga clic aqui

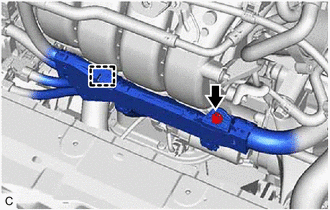

7. DESCONECTE EL CABLE DEL MOTOR

(a) Extraiga el perno.

(b) Desenganche la abrazadera del mazo de cables y desconecte el cable del motor.

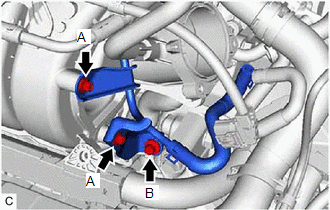

8. EXTRAIGA LA TUBERIA DE DERIVACION DE AGUA N.° 2

(a) Utilice una llave de cubo de 8 mm para extraer los 2 pernos (A) y separe la tuberia de derivacion de agua No. 2 del colector de admision.

(b) Extraiga el perno (B) y la tuberia de derivacion de agua No. 2 del subconjunto del bloque de cilindros.

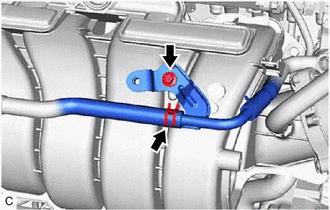

9. DESCONECTE LA TUBERIA DE DERIVACION DE AGUA NO. 3

(a) Deslice el clip y desconecte la manguera de derivacion de agua No. 5 de la tuberia de derivacion de agua No. 3.

(b) Utilice una llave de cubo de 8 mm para extraer el perno y desconecte la tuberia de derivacion de agua N.° 3 del colector de admision.

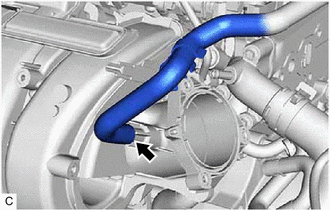

10. DESCONECTE LA MANGUERA DE ALIMENTACION DE VAPOR DE COMBUSTIBLE NO. 2

(a) Desconecte la manguera de alimentacion de vapor de combustible No. 2 del colector de admision.

11. EXTRAIGA EL COLECTOR DE ADMISION

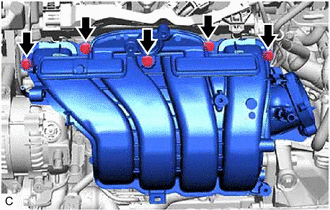

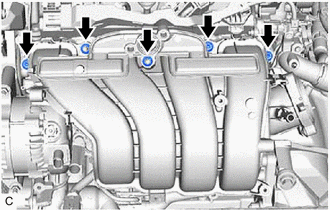

(a) sin esparrago prisionero:

(1) Extraiga los 5 pernos y el colector de admision del subconjunto de la culata.

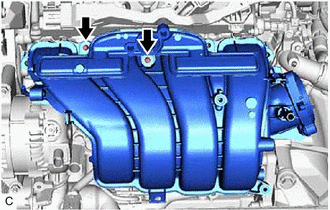

(b) con esparrago prisionero:

(1) Extraiga los 3 pernos y las 2 tuercas.

(2) Utilice una llave de cubo "TORX" E8 para extraer los 2 esparragos prisioneros y el colector de admision del subconjunto de la culata.

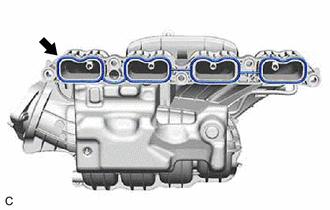

12. EXTRAIGA LA JUNTA NO. 1 DEL COLECTOR DE ADMISION Y LA CULATA

(a) Extraiga la junta No. 1 del colector de admision, que va del colector a la culata.

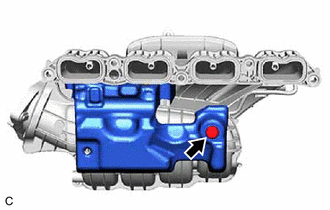

13. EXTRAIGA LA CUBIERTA DEL MOTOR NO. 1

(a) Extraiga el clip y la cubierta del motor No. 1.

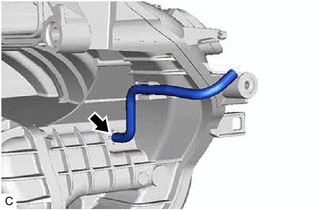

14. EXTRAIGA LA MANGUERA DE VACIO

(a) Extraiga la manguera de vacio del colector de admision.
