INSTALACION
PROCEDIMIENTO
1. INSTALE EL AISLANTE TERMICO DEL COLECTOR DE ESCAPE NO. 2
(a) Instale el aislante termico del colector de escape No. 2 en el colector de escape (TWC: catalizador delantero) con los 6 pernos.
Torque:
11 N·m {112 kgf·cm, 8 ft·lbf}
2. INSTALE EL COLECTOR DE ESCAPE (TWC: catalizador delantero)
(a) Instale un nuevo colector de escape a la junta de culata en el subconjunto de la culata.
(b) Instale provisionalmente el colector de escape (TWC: catalizador delantero), el aislante termico del colector de escape No. 1 y el aislante termico del piso delantero superior No. 1.
OBSERVACION:
En este momento, no coloque las piezas con los pernos o las tuercas.
(c) Utilice una llave de cubo profundo de 12 mm para instalar provisionalmente el colector de escape (TWC: catalizador delantero) en el subconjunto de la culata con 7 tuercas nuevas. |
|

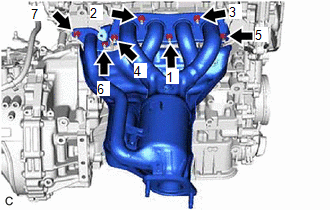

(d) Utilice una llave de cubo profundo de 12 mm para apretar las 7 tuercas en el orden indicado en la ilustracion.
Torque:
26 N·m {265 kgf·cm, 19 ft·lbf}
3. INSTALE EL PUNTAL DEL COLECTOR
(a) Instale provisionalmente el puntal del colector en el colector de escape (TWC: catalizador delantero) y el subconjunto del bloque de cilindros con el perno y la tuerca. |
|

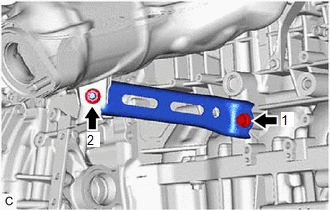

(b) Ajuste el perno y las tuercas en el orden indicado en la ilustracion.
Torque:
43 N·m {438 kgf·cm, 32 ft·lbf}
4. INSTALE EL AISLANTE TERMICO DEL COLECTOR DE ESCAPE No. 1

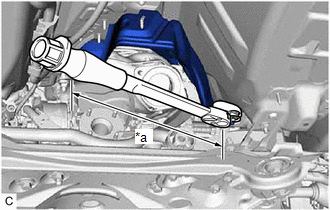

(a) Utilice una llave para tuercas de union de 10 mm para colocar el aislante termico del colector de escape No. 1 en el colector de escape (TWC: catalizador delantero) con los 5 pernos. Torque: Par de apriete especificado : 10 N·m {102 kgf·cm, 7 ft·lbf} OBSERVACION:
|
|
5. INSTALE EL AISLANTE TERMICO DEL PISO DELANTERO SUPERIOR No. 1

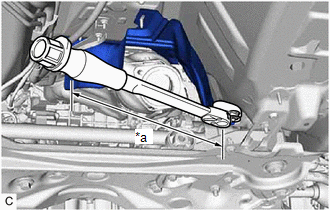

(a) para 2WD: (1) Utilice una llave para tuercas de union de 10 mm para colocar el aislante termico del piso delantero superior No. 1 en la carroceria del vehiculo con las 2 tuercas. Torque: Par de apriete especificado : 4.9 N·m {50 kgf·cm, 43 in·lbf} OBSERVACION:
|
|
(b) para AWD: (1) Utilice una llave para tuercas de union de 10 mm para colocar el aislante termico del piso delantero superior No. 1 en la carroceria del vehiculo con las 3 tuercas. Torque: Par de apriete especificado : 4.9 N·m {50 kgf·cm, 43 in·lbf} OBSERVACION:
|
|
6. INSTALE EL SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES
(a) Instale el soporte de la abrazadera del mazo de cables con el perno.
Torque:
13 N·m {133 kgf·cm, 10 ft·lbf}
7. INSTALE EL SENSOR DE LA RELACION AIRE-COMBUSTIBLE (para el sensor 1)
Haga clic aqui
8. INSTALE EL SUBCONJUNTO DEL REFUERZO CENTRAL SUPERIOR DE LA SUSPENSION DELANTERA
Haga clic aqui
9. INSTALE EL SUBCONJUNTO DE LA REJILLA DE VENTILACION DEL PANEL SUPERIOR DEL CUBRETABLEROS
Haga clic aqui
10. INSTALE EL AISLANTE TERMICO INFERIOR DEL PISO DELANTERO No. 1
2WD: haga clic aqui
AWD: haga clic aqui
11. INSTALE EL CONJUNTO DEL ARBOL DE TRANSMISION CON COJINETE CENTRAL (para AWD)
Haga clic aqui
12. INSTALE EL CONJUNTO DELANTERO DEL TUBO DE ESCAPE (TWC: catalizador trasero)
(a) Instale 2 nuevas juntas en el conjunto delantero del tubo de escape (TWC: catalizador trasero).
(b) Conecte el conjunto delantero del tubo de escape (TWC: catalizador trasero) a los 2 soportes del tubo de escape.
(c) Instale el conjunto delantero del tubo de escape (TWC: catalizador trasero) en el colector de escape (TWC: catalizador delantero) y en el conjunto central del tubo de escape con los 2 nuevos pernos y las 2 nuevas tuercas.
Torque:
43 N·m {438 kgf·cm, 32 ft·lbf}
(d) para 2WD:
(1) Conecte el conector del sensor de la relacion aire-combustible (para el sensor 2).
(2) Enganche la abrazadera del mazo de cables.
(e) para AWD:
(1) Conecte el conector del sensor de la relacion aire-combustible (para el sensor 2).
(2) Enganche las 2 abrazaderas del mazo de cables.
13. INSTALE EL REFUERZO DEL TRAVESANO DEL PISO CENTRAL
Haga clic aqui
14. INSTALE EL REFUERZO DEL PISO CENTRAL DELANTERO
Haga clic aqui
15. COLOQUE LA CUBIERTA IZQUIERDA DEL PISO DELANTERO
Haga clic aqui
16. INSTALE LA CUBIERTA DERECHA DEL PISO DELANTERO
Haga clic aqui
17. COMPRUEBE SI HAY FUGAS DE GASES DE ESCAPE
Haga clic aqui
18. INSTALE EL CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR No. 2
Haga clic aqui
19. INSTALE LA CUBIERTA INFERIOR DEL MOTOR No. 1
Haga clic aqui
20. COLOQUE LA ALMOHADILLA DE EXTENSION DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA
Haga clic aqui
21. COLOQUE LA ALMOHADILLA DE EXTENSION DEL ARCO DE LA RUEDA DELANTERA DERECHA
Haga clic aqui
