Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciOn

INSTALACION

PROCEDIMIENTO

1. COLOQUE EL CONJUNTO DEL TUBO DE ASPIRACION DEL COMBUSTIBLE CON BOMBA Y MEDIDOR

(a) Coloque una junta nueva del tubo de aspiracion de combustible en el conjunto del deposito de combustible.

(b) Coloque el conjunto del tubo de aspiracion de combustible con bomba y medidor en el conjunto del deposito de combustible.

AVISO:

Tenga cuidado de no doblar el brazo del conjunto del medidor del sensor de nivel del combustible.

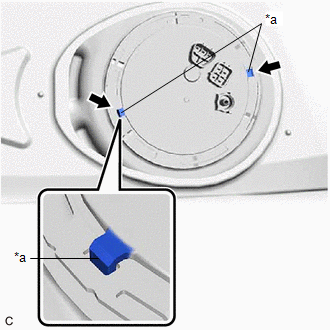

(c) Alinee los salientes del conjunto del tubo de aspiracion del combustible con bomba y medidor con las ranuras del conjunto del deposito de combustible.

*a	Saliente
	Muesca

2. INSTALE EL RETEN DEL MEDIDOR DE LA BOMBA DE COMBUSTIBLE

(a) Instale el reten del medidor de la bomba de combustible.

(1) Mientras presiona hacia abajo en el conjunto del tubo de aspiracion del combustible con la bomba y el medidor, instale provisionalmente el reten del medidor de la bomba de combustible.

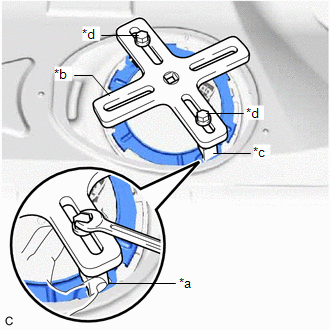

(2) Coloque la SST (placa) y la SST (garra) de forma provisional en el reten del medidor de la bomba de combustible. SST: 09808-14031 09808-01030 09808-01050 SST: 09808-01071 OBSERVACION: Inserte firmemente los extremos de la SST (garra) en los puntos de insercion del reten del medidor de la bomba de combustible.

*a Punto de insercion *b SST (placa) *c SST (garra) *d SST (perno)

(3) Mientras presiona firmemente la SST (garra) en los puntos de insercion del reten del medidor de la bomba de combustible, apriete la SST (perno).

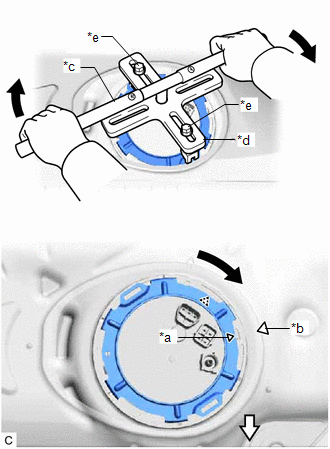

(4) Coloque la SST (mango) en la SST (placa).

*a	Marca triangular (reten del medidor de la bomba de combustible)
*b	Marca triangular (conjunto del deposito de combustible)
*c	SST (mango)
*d	SST (placa)
*e	SST (perno)
	Parte delantera

SST: 09808-14031

09808-01010

SST: 09808-01071

(5) Con la SST, gire el reten del medidor de la bomba de combustible de forma que la marca triangular de dicho reten se alinee con las marcas triangulares del conjunto del deposito de combustible para instalar el conjunto del medidor y el tubo de aspiracion de combustible con bomba en el conjunto del deposito de combustible.

AVISO:

• No utilice herramientas que no sean las especificadas, ya que esto podria causar danos en el reten del medidor de la bomba de combustible o en el conjunto del deposito de combustible.
• No presione excesivamente la SST, ya que podria crear dificultades para girar el reten del medidor de la bomba de combustible y podrian danarse las piezas.
• Asegurese de girar la SST (mango) horizontalmente. Si se hacer girar a la SST en angulo, es posible que esta se desprenda.
• No gire demasiado rapido la SST ni use una llave de impacto, puesto que puede tener como consecuencia que se danen los componentes.
• Si la SST se sale del reten del medidor de la bomba de combustible, afloje la SST (perno) y coloquela de nuevo.
• Asegurese de que la junta de fijacion del tubo de aspiracion de combustible no se suelte.

(b) Enganche la garra e instale la abrazadera del tubo de combustible No. 1.

3. CONECTE EL SUBCONJUNTO DEL TUBO PRINCIPAL DEL DEPOSITO DE COMBUSTIBLE

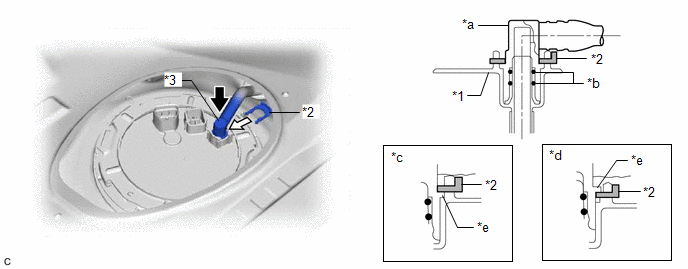

(a) Empuje la junta de la tuberia de combustible contra el tapon del subconjunto de la placa de aspiracion de combustible y despues coloque el clip de la junta de la tuberia.

*1	Subconjunto de la placa de aspiracion de combustible	*2	Clip de la junta del tubo
*3	Subconjunto del tubo principal del deposito de combustible	-	-
*a	Junta del tubo de combustible	*b	Junta torica
*c	Correcto	*d	Incorrecto
*e	Collar	-	-
	Insertar		Insertar

AVISO:

• Antes de realizar esta operacion, compruebe que no haya aranazos ni particulas extranas alrededor de las piezas de conexion de la junta y el tapon del tubo de combustible.
• Compruebe si la junta del tubo de combustible esta firmemente introducida hasta el final.
• Compruebe si el clip de la junta del tubo esta colocado en el collar de la junta del tubo de combustible.
• Despues de instalar el clip de la junta del tubo, compruebe que el subconjunto del tubo principal del deposito de combustible esta firmemente conectado mientras tira del mismo.

4. INSTALE LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DEL PISO TRASERO

(a) Elimine cualquier resto de la cinta de butilo de la cubierta del orificio de mantenimiento del piso trasero y la carroceria del vehiculo.

(b) Limpie las superficies de instalacion de la cubierta del orificio de mantenimiento del piso trasero y la carroceria del vehiculo.

(c) Conecte los 2 conectores de la bomba de combustible.

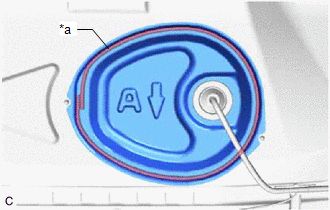

(d) Instale la cubierta del orificio de mantenimiento del piso trasero con cinta de butilo nueva. AVISO: Instale firmemente la cubierta del orificio de mantenimiento del piso trasero.

*a Area de adhesion de la cinta de butilo

5. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERIA

AVISO:

Cuando desconecte el cable, debera reiniciar algunos sistemas despues de volver a conectar el cable.

Haga clic aqui

6. VERIFIQUE SI HAY FUGAS DE COMBUSTIBLE

Haga clic aqui

7. INSTALE EL GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO

• para asiento de tipo fijo:

  Haga clic aqui

• Para asiento de tipo plegable:

  Haga clic aqui

8. INSTALE EL CONJUNTO DEL COJIN DEL ASIENTO TRASERO

• para asiento de tipo fijo:

  Haga clic aqui

• Para asiento de tipo plegable:

  Haga clic aqui

9. EFECTUE LA INICIALIZACION

(a) Efectue la "Inspeccion posterior a la reparacion" tras haber sustituido la bomba de combustible.

Haga clic aqui
